ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ТИПА МЕСТНОСТИ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ

    Click here

  2. СНИМИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

    Click here

  3. СНИМИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

    Click here

  4. СНИМИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА

    Click here

  5. СНИМИТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ

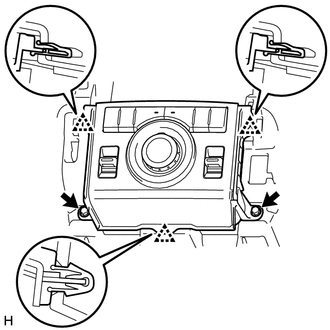

    1. A01XLDB

      Выверните 2 болта.

    2. Освободите 3 зажима и снимите модуль переключателей центральной консоли.

    3. Отсоедините разъем.

  6. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ МОДУЛЯ ЦЕНТРАЛЬНОЙ КОНСОЛИ (ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ТИПА МЕСТНОСТИ)

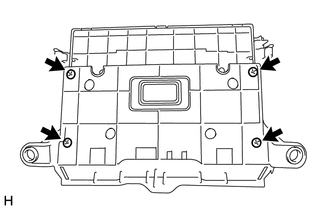

    1. A01XIVD

      Выверните 4 винта и снимите панель модуля центральной консоли с модуля переключателей центральной консоли.
