AUDIO AND VISUAL SYSTEM(for Radio Receiver Type) PARTS LOCATION

ILLUSTRATION

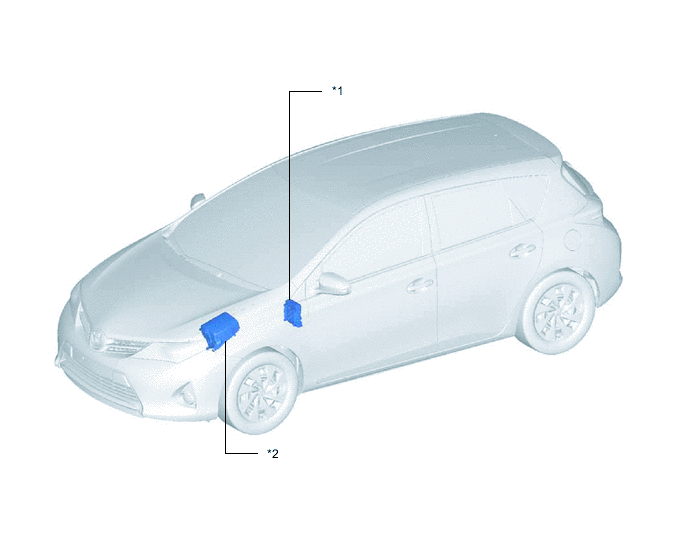

A00YBHJC01
*1

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- ACC FUSE (w/o Stop and Start System)

- PANEL FUSE

*2

ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY

- RADIO FUSE (w/o Stop and Start System)

ILLUSTRATION

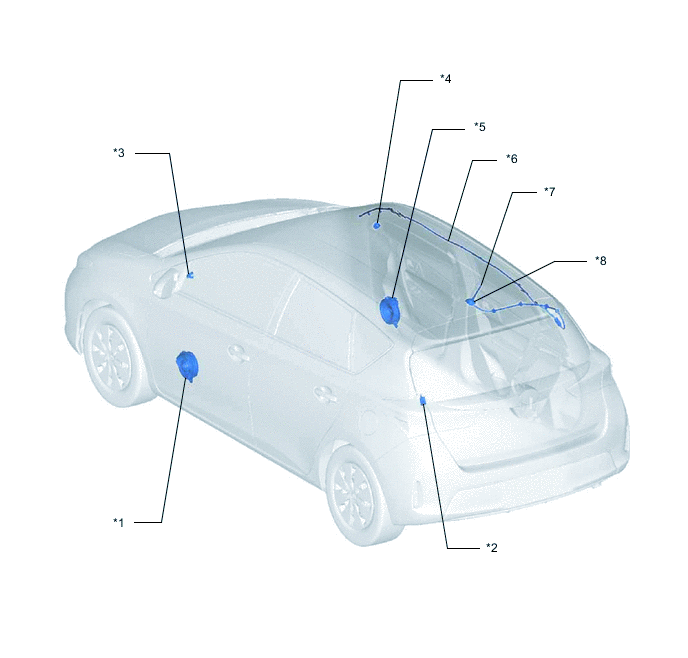

A00Y84WC01
*1 FRONT NO. 1 SPEAKER ASSEMBLY LH *2 RADIO SETTING CONDENSER
*3 FRONT NO. 2 SPEAKER ASSEMBLY LH *4 FRONT NO. 2 SPEAKER ASSEMBLY RH
*5 FRONT NO. 1 SPEAKER ASSEMBLY RH *6 NO. 3 ANTENNA CORD SUB-ASSEMBLY
*7 ROOF ANTENNA POLE SUB-ASSEMBLY *8

AMPLIFIER ANTENNA ASSEMBLY

- AM

- FM

ILLUSTRATION

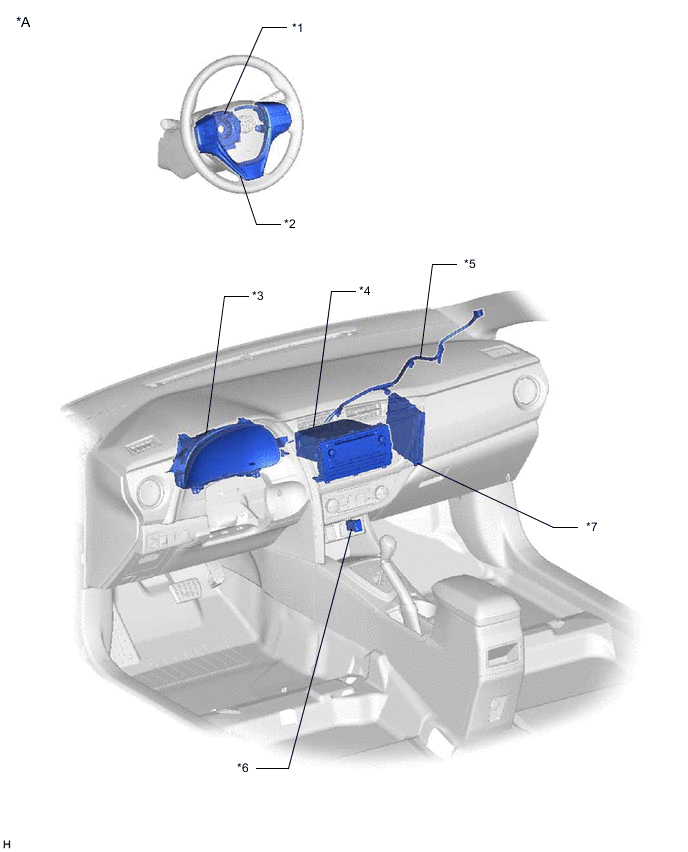

A00Y8ANC02
*A for LHD - -
*1 SPIRAL CABLE WITH SENSOR SUB-ASSEMBLY *2 STEERING PAD SWITCH ASSEMBLY
*3 COMBINATION METER ASSEMBLY *4 RADIO RECEIVER ASSEMBLY
*5 ANTENNA CORD SUB-ASSEMBLY *6 NO. 1 STEREO JACK ADAPTER ASSEMBLY
*7

ENGINE STOP AND START ECU

(w/ Stop and Start System)

- -

ILLUSTRATION

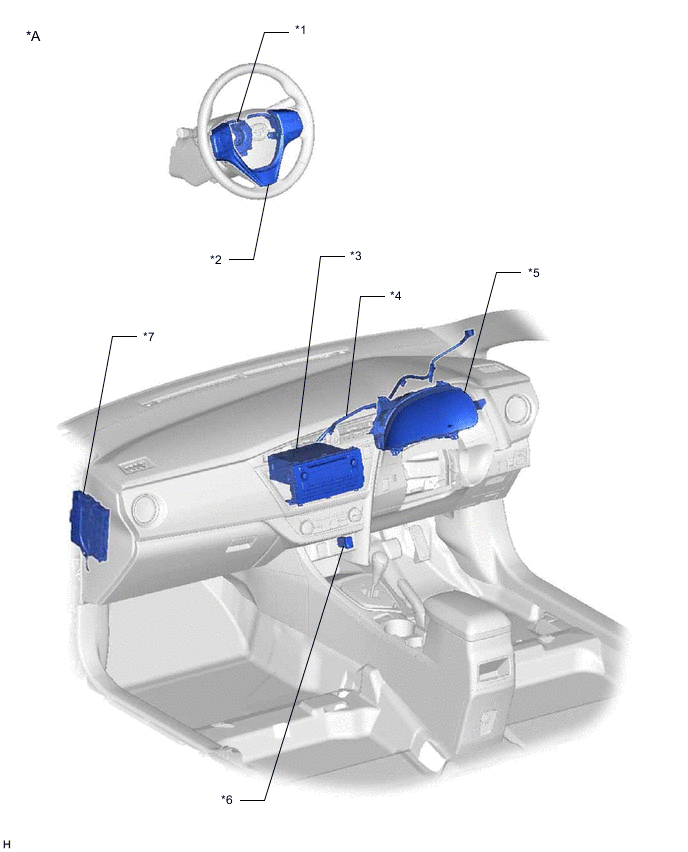

A00Y7J6C01
*A for RHD - -
*1 SPIRAL CABLE WITH SENSOR SUB-ASSEMBLY *2 STEERING PAD SWITCH ASSEMBLY
*3 RADIO RECEIVER ASSEMBLY *4 ANTENNA CORD SUB-ASSEMBLY
*5 COMBINATION METER ASSEMBLY *6 NO. 1 STEREO JACK ADAPTER ASSEMBLY
*7

ENGINE STOP AND START ECU

(w/ Stop and Start System)

- -
