ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

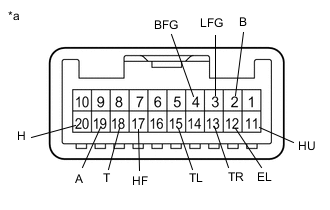

   Обозначения на рисунке

   *a	Устройство с неподсоединенным жгутом проводов (главный переключатель сети мультиплексной связи в сборе)




   1. Проверьте, горит ли светодиод.




      1. Подайте напряжение аккумуляторной батареи на главный переключатель сети мультиплексной связи и убедитесь, что светодиод включается.

         OK
         Условия измерений Заданные условия Положительный (+) вывод аккумуляторной батареи → 3 (ILL+) Отрицательный (-) вывод аккумуляторной батареи → 13 (ILL-) Светодиод горит




         • Если результат проверки не отвечает требованиям, замените главный переключатель сети мультиплексной связи в сборе.
