ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА СИДЕНЬЯ (со стороны переднего пассажира) ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

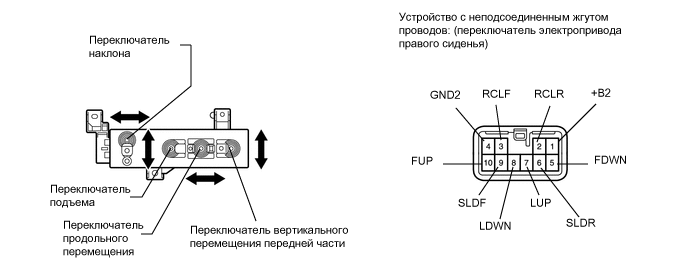

  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для моделей с левосторонним рулевым управлением)

    A01WTTPE02

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Переключатель продольного перемещения
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      9 (SLDF) - 1 (+B2) Передняя сторона Менее 1 Ом
      6 (SLDR) - 4 (GND2)
      9 (SLDF) - 4 (GND2) Выкл
      6 (SLDR) - 4 (GND2)
      9 (SLDF) - 4 (GND2) Назад
      6 (SLDR) - 1 (+B2)
      Переключатель вертикального перемещения передней части
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      10 (FUP) - 1 (+B2) Вверх Менее 1 Ом
      5 (FDWN) - 4 (GND2)
      10 (FUP) - 4 (GND2) Выкл
      5 (FDWN) - 4 (GND2)
      10 (FUP) - 4 (GND2) Вниз
      5 (FDWN) - 1 (+B2)
      Переключатель подъема
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      7 (LUP) - 1 (+B2) Вверх Менее 1 Ом
      8 (LDWN) - 4 (GND2)
      7 (LUP) - 4 (GND2) Выкл
      8 (LDWN) - 4 (GND2)
      7 (LUP) - 4 (GND2) Вниз
      8 (LDWN) - 1 (+B2)
      Переключатель наклона
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      3 (RCLF) - 1 (+B2) Передняя сторона Менее 1 Ом
      2 (RCLR) - 4 (GND2)
      3 (RCLF) - 4 (GND2) Выкл
      2 (RCLR) - 4 (GND2)
      3 (RCLF) - 4 (GND2) Назад
      2 (RCLR) - 1 (+B2)

      Если результат не соответствует требованиям, замените переключатель электропривода правого переднего сиденья.

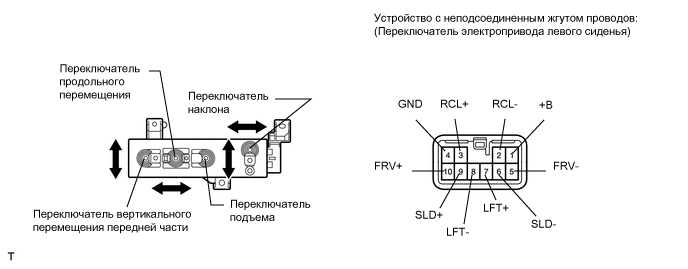

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для моделей с правосторонним рулевым управлением)

    A01WS5FE01

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Переключатель продольного перемещения
      Подключение диагностического прибора Положение переключателя Заданные условия
      9 (SLD+) - 1 (+B) Передняя сторона Менее 1 Ом
      6 (SLD-) - 4 (GND)
      9 (SLD+) - 4 (GND) Выкл
      6 (SLD-) - 4 (GND)
      9 (SLD+) - 4 (GND) Назад
      6 (SLD-) - 1 (+B)
      Переключатель вертикального перемещения передней части
      Подключение диагностического прибора Положение переключателя Заданные условия
      10 (FRV+) - 1 (+B) Вверх Менее 1 Ом
      5 (FRV-) - 4 (GND)
      10 (FRV+) - 4 (GND) Выкл
      5 (FRV-) - 4 (GND)
      10 (FRV+) - 4 (GND) Вниз
      5 (FRV-) - 1 (+B)
      Переключатель подъема
      Подключение диагностического прибора Положение переключателя Заданные условия
      7 (LFT+) - 1 (+B) Вверх Менее 1 Ом
      8 (LFT-) - 4 (GND)
      7 (LFT+) - 4 (GND) Выкл
      8 (LFT-) - 4 (GND)
      7 (LFT+) - 4 (GND) Вниз
      8 (LFT-) - 1 (+B)
      Переключатель наклона
      Подключение диагностического прибора Положение переключателя Заданные условия
      3 (RCL+) - 1 (+B) Передняя сторона Менее 1 Ом
      2 (RCL-) - 4 (GND)
      3 (RCL+) - 4 (GND2) Выкл
      2 (RCL-) - 4 (GND)
      3 (RCL+) - 4 (GND) Назад
      2 (RCL-) - 1 (+B)

      Если результат не соответствует требованиям, замените переключатель электропривода левого переднего сиденья.
