ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ (с функцией автоматического складывания и подъема) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПОДГОЛОВНИК ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 2 В СБОРЕ

2. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ

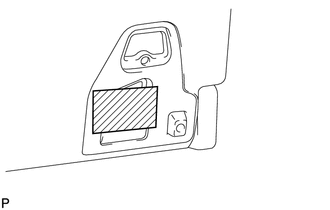

   1. Наложите на защелку замка спинки заднего сиденья защитную ленту, как показано на рисунке, чтобы не допустить блокировки сиденья.

   2. С помощью переключателя электропривода сиденья переместите сиденье в положение хранения.

      Tech Tips

      Убедитесь, что замок и защелка не входят в зацепление.

   3.

      С помощью отвертки освободите 3 захвата и снимите наладку.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

3. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 2






   1. Освободите 3 захвата и 2 фиксатора, а затем снимите накладку.

4. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

   Note

   После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

5. СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ

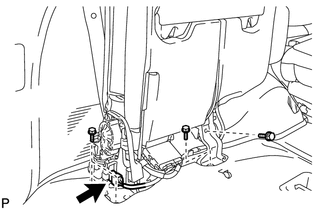

   1. Отсоедините разъем.

   2. Выверните 4 болта и снимите сиденье в сборе.

      Note

      Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

6. СНИМИТЕ ЗАДНЮЮ НАКЛАДКУ ПОРОГА

   Click here

7. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

   Click here

8. СНИМИТЕ ЗАДНЮЮ ОПОРНУЮ ПЛАСТИНУ КОВРИКА ЗАДНЕГО ПОЛА

   Click here

9. СНИМИТЕ ЛЕВУЮ ПЕРЕДНЮЮ НАРУЖНУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ

   Click here

10. СНИМИТЕ ЗАДНИЙ ВОЗДУХОВОД КРЫШИ № 1 (с левой стороны)

    Click here

11. СНИМИТЕ НИЗКОЧАСТОТНЫЙ ДИНАМИК № 1 В СБОРЕ (с правой стороны, для моделей с низкочастотным динамиком)

    Click here

12. СНИМИТЕ ЗАМОК НОЖКИ СКЛАДЫВАЮЩЕГОСЯ СИДЕНЬЯ В СБОРЕ




    1.

       Отсоедините разъем.

    2. Открепите 2 зажима троса.

    3.

       Отверните 2 гайки и снимите замок ножки складывающегося сиденья.

13. СНИМИТЕ ОБИВКУ ПОДУШКИ СИДЕНЬЯ № 3




    1.

       Отцепите 4 фиксатора и 16 захватов, а затем снимите 4 обивки подушки сиденья.

14. СНИМИТЕ ЗАЩЕЛКУ ЗАМКА ЗАДНЕГО СИДЕНЬЯ В СБОРЕ




    1. Отогните напольный коврик.

    2.

       Выверните 8 болтов и снимите 4 защелки замков сиденья.

15. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ СКЛАДЫВАЮЩЕГОСЯ СИДЕНЬЯ В СБОРЕ






    1. Освободите 6 фиксаторов.

    2. Отсоедините разъем и снимите переключатель складывающегося сиденья.

    3.

       Отцепите захват и снимите лампу.
