УЗЕЛ ТОПЛИВНОГО БАКА СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СБРОСЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

   Click here

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

   Note

   После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).

3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

   Note

   После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

4. СНИМИТЕ ЗАПАСНУЮ ШИНУ

5. СНИМИТЕ ВЫХЛОПНУЮ ТРУБУ В СБОРЕ

   Click here

6. СНИМИТЕ ДЕМПФЕР ЭЛЕМЕНТА ЗАДНЕЙ ПОДВЕСКИ В СБОРЕ

   Click here

7. СНИМИТЕ ПОПЕРЕЧИНУ КРОНШТЕЙНА ЗАПАСНОГО КОЛЕСА И КРОНШТЕЙН ЗАПАСНОГО КОЛЕСА




   1. Выверните болт A, а затем ослабьте 4 болта B.



   2. Слегка поднимите поперечину кронштейна запасного колеса, а затем выверните 6 болтов C и снимите поперечину кронштейна запасного колеса и 2 кронштейна.

8. СНИМИТЕ УПОР ЗАПАСНОГО КОЛЕСА № 1




   1.

      Выверните 2 болта и снимите упор запасного колеса.

9. СНИМИТЕ ПРОБКУ НАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА В СБОРЕ

10. ОТСОЕДИНИТЕ ПРОДУВОЧНЫЙ ПАТРУБОК ТОПЛИВНОГО БАКА В СБОРЕ



    1.

       Обозначения на рисунке

       *a	Кроме моделей для стран Персидского залива
       *b	Для моделей для стран Персидского залива

       Кроме моделей для стран Персидского залива:

       Отсоедините 2 продувочных патрубка топливного бака.

    2. Для моделей для стран Персидского залива:

       Отсоедините продувочный патрубок топливного бака.

11. ОТСОЕДИНИТЕ ТОПЛИВНЫЙ ШЛАНГ



    1.

       Обозначения на рисунке

       *a	Кроме моделей для стран Персидского залива
       *b	Для моделей для стран Персидского залива

       Отсоедините шланг подачи топлива.

12. ОТСОЕДИНИТЕ ШЛАНГ САПУНА ТОПЛИВНОГО БАКА




    1.

       Отсоедините шланг сапуна от наливной трубы.

13. ОТСОЕДИНИТЕ ТОПЛИВНЫЙ ШЛАНГ № 3




    1.

       Отсоедините топливный шланг от наливной трубы.

14. ОТСОЕДИНИТЕ ШЛАНГ, СОЕДИНЯЮЩИЙ ТОПЛИВНЫЙ БАК И НАЛИВНУЮ ТРУБУ




    1.

       Отсоедините шланг от наливной трубы.

15. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ ТОПЛИВНЫЙ БАЧОК В СБОРЕ




    1.

       Отсоедините разъем напольного провода № 3.

    2. С помощью съемника фиксаторов отсоедините 3 зажима жгута проводов.

    3. Установите подъемник двигателя под расширительный топливный бачок.

    4.

       Выверните 2 болта и отсоедините 2 хомута крепления топливного бака.

    5. Снимите расширительный топливный бачок.

16. СНИМИТЕ НАПОЛЬНЫЙ ПРОВОД № 3




    1.

       Отсоедините разъем датчика уровня топлива.

    2. С помощью съемника фиксаторов отсоедините зажим жгута проводов.

17. СНИМИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ




    1.

       Отверните 5 винтов и снимите датчик.

       Note

       Будьте осторожны, чтобы не допустить деформации рукоятки датчика уровня топлива.

    2. Снимите прокладку с датчика уровня топлива.

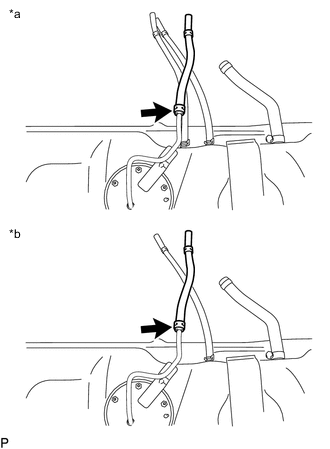

18. СНИМИТЕ ТОПЛИВНЫЙ ШЛАНГ



    1.

       Обозначения на рисунке

       *a	Кроме моделей для стран Персидского залива
       *b	Для моделей для стран Персидского залива

       Снимите топливный шланг.

19. СНИМИТЕ ПРОДУВОЧНЫЙ ПАТРУБОК ТОПЛИВНОГО БАКА В СБОРЕ



    1.

       Обозначения на рисунке

       *a	Кроме моделей для стран Персидского залива
       *b	Для моделей для стран Персидского залива

       Кроме моделей для стран Персидского залива:

       Снимите 2 продувочных патрубка топливного бака.

    2. Для моделей для стран Персидского залива:

       Снимите продувочный патрубок топливного бака.

20. СНИМИТЕ ТРУБКУ ОТВОДА ПАРОВ ТОПЛИВА В СБОРЕ




    1.

       Выверните 6 болтов и снимите трубку отвода паров топлива.

    2. Снимите прокладку с трубки отвода паров топлива.

21. СНИМИТЕ ШЛАНГ САПУНА ТОПЛИВНОГО БАКА




    1.

       Снимите шланг сапуна с расширительного топливного бачка.

22. СНИМИТЕ ТОПЛИВНЫЙ ШЛАНГ № 3




    1.

       Снимите топливный шланг с расширительного топливного бачка.

23. СНИМИТЕ ШЛАНГ, СОЕДИНЯЮЩИЙ ТОПЛИВНЫЙ БАК И НАЛИВНУЮ ТРУБКУ




    1.

       Снимите шланг с расширительного топливного бачка.
