ТОПЛИВНЫЙ НАСОС СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ТОПЛИВНЫЙ БАК В СБОРЕ

    (см. стр. Click here).

  2. СНИМИТЕ ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ


    1. A01WVJ3E01

      Установите SST на крепежную деталь.

      SST
      09808-14030

      Tech Tips


      • Надежно закрепите захваты SST на выступе фиксатора и закрепите SST.

      • Установите SST, прижимая захваты SST к крепежной детали (к центру SST).

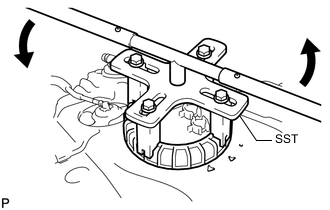

    2. A01WU2PE01

      Ослабьте крепежную деталь с помощью SST.

      SST
      09808-14030
      Обозначения на рисунке
      B0018FC Поверните

      Note


      • При выполнении данной операции не применяйте какие-либо инструменты, отличные от заданных. Это может повлечь повреждение фиксатора или топливного бака.

      • Прижимая SST таким образом, чтобы его захваты не скользили по выступу фиксатора, ослабьте фиксатор, вращая его против часовой стрелки.

      Tech Tips

      Выступы крепежной детали входят в концы SST.

    3. Снимите крепежную деталь.

    4. Снимите фиксатор, удерживая рукой топливозаборник в сборе.

      Note

      Будьте осторожны, чтобы не допустить деформации рукоятки датчика уровня топлива.

    5. Снимите прокладку с топливного бака.
