PATTERN SELECT SWITCH REMOVAL

CAUTION / NOTICE / HINT

Tech Tips


  • Use the same procedure for RHD and LHD vehicles.

  • The procedure listed below is for LHD vehicles.

PROCEDURE


  1. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY

    Click here

  2. REMOVE POSITION INDICATOR HOUSING ASSEMBLY

    Click here

  3. REMOVE NO. 1 PATTERN SELECT SWITCH ASSEMBLY

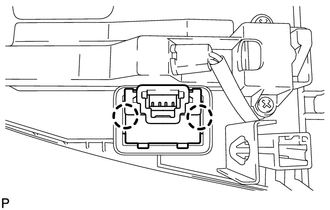

    1. A002PVS

      Detach the 2 claws and remove the No. 1 pattern select switch assembly from the position indicator housing assembly.
