ГОЛОВКА БЛОКА ЦИЛИНДРОВ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ГОЛОВКУ БЛОКА ЦИЛИНДРОВ В СБОРЕ

    A01WQUME01
    *1 Со стороны впускных каналов:
    *2 С нижней стороны головки блока цилиндров:
    *3 Со стороны выпускных каналов:

    1. С помощью прецизионной поверочной линейки и щупа измерьте величину коробления контактных поверхностей на блоке цилиндров и коллекторе.

      Номинальное коробление
      Параметр / Устройство Заданные условия
      С нижней стороны головки блока цилиндров 0,05 мм (0,00197 дюйма)
      Со стороны впуска 0,08 мм (0,00315 дюйма)
      Со стороны выпуска 0,05 мм (0,00197 дюйма)
      Максимально допустимая величина коробления
      0,10 мм (0,00394 дюйма)

      Если коробление превышает максимально допустимую величину, замените головку блока цилиндров.

    2. A01WSN8

      Методом цветной дефектоскопии проверьте впускные каналы, выпускные каналы и поверхность блока цилиндров на наличие трещин.

      При обнаружении трещин замените головку блока цилиндров.

  2. ПРОВЕРЬТЕ ВПУСКНОЙ КЛАПАН


    1. A01WPU9

      Микрометром измерьте диаметр штока клапана.

      Номинальный диаметр штока клапана
      5,470-5,485 мм (0,215-0,216 дюйма)

      Если диаметр не соответствует указанному, замените клапан и направляющую втулку.

    2. A01WSHWE01
      *1 Предельно допустимая толщина:

      Штангенциркулем измерьте расстояние от рабочей фаски до края тарелки клапана.

      Номинальная толщина кромки
      1,25 мм (0,0492 дюйма)
      Минимальная толщина кромки
      0,50 мм (0,0197 дюйма)

      Если расстояние от рабочей фаски до края тарелки клапана меньше минимально допустимой величины, замените впускной клапан.

    3. A01WW08E01
      *1 Полная длина

      С помощью штангенциркуля измерьте общую длину клапана.

      Номинальная общая длина
      105,85 мм (4,17 дюйма)
      Минимально допустимая общая длина
      105,35 мм (4,15 дюйма)

      Если общая длина меньше минимально допустимой величины, замените впускной клапан.

  3. ПРОВЕРЬТЕ ВЫПУСКНОЙ КЛАПАН


    1. A01WRLK

      Микрометром измерьте диаметр штока клапана.

      Номинальный диаметр штока клапана
      5,465 - 5,480 мм (0,215 - 0,216 дюйма)

      Если диаметр не соответствует указанному, замените клапан и направляющую втулку.

    2. A01WQYRE01
      *1 Предельно допустимая толщина:

      Штангенциркулем измерьте расстояние от рабочей фаски до края тарелки клапана.

      Номинальная толщина кромки
      1,4 мм (0,0551 дюйма)
      Минимальная толщина кромки
      0,50 мм (0,0197 дюйма)

      Если расстояние от рабочей фаски до края тарелки клапана меньше минимально допустимой величины, замените выпускной клапан.

    3. A01WPARE01
      *1 Полная длина

      С помощью штангенциркуля измерьте общую длину клапана.

      Номинальная общая длина
      110,40 мм (4,35 дюйма)
      Минимально допустимая общая длина
      109,90 мм (4,33 дюйма)

      Если общая длина клапана меньше минимально допустимой величины, замените выпускной клапан.

  4. ПРОВЕРЬТЕ СЕДЛО ВПУСКНОГО КЛАПАНА

    A01WPV3E01
    *1 Ширина

    1. Нанесите тонкий слой берлинской лазури на торец клапана.

    2. Слегка вдавите клапан в седло клапана.

      Tech Tips

      Не вращайте клапан, прижимая его.

    3. Проверьте торец клапана и седло клапана.


      1. Убедитесь в том, что седло клапана и торец клапана вступают в контакт в средней части соответствующих поверхностей, а ширина зоны контакта составляет 1,1-1,5 мм (0,0433-0,0591 дюйма).

        В противном случае необходимо расточить поверхность седла клапана.

      2. Убедитесь в том, что поверхности контакта седла клапана с торцем клапана равномерно распределены по всему седлу клапана.

        В противном случае необходимо расточить поверхность седла клапана.

  5. ПРОВЕРЬТЕ СЕДЛО ВЫПУСКНОГО КЛАПАНА

    A01WVFRE01
    *1 Ширина

    1. Нанесите тонкий слой берлинской лазури на торец клапана.

    2. Слегка вдавите клапан в седло клапана.

      Tech Tips

      Не вращайте клапан, прижимая его.

    3. Проверьте торец клапана и седло клапана.


      1. Убедитесь в том, что седло клапана и торец клапана вступают в контакт в средней части соответствующих поверхностей, а ширина зоны контакта составляет 1,1-1,5 мм (0,0433-0,0591 дюйма).

        В противном случае необходимо расточить поверхность седла клапана.

      2. Убедитесь в том, что поверхности контакта седла клапана с торцем клапана равномерно распределены по всему седлу клапана.

        В противном случае необходимо расточить поверхность седла клапана.

  6. ПРОВЕРЬТЕ ПРУЖИНУ СЖАТИЯ

    Tech Tips

    Форма внутренней пружины определяет описанный тип (А или В) клапанной пружины.


    1. A01WWSD

      Штангенциркулем измерьте общую длину внутренней компрессионной пружины в свободном состоянии.

      Номинальная длина в свободном состоянии
      Тип Заданные условия
      Клапанная пружина типа А 49,69 - 53,19 мм (1,96 - 2,09 дюйма)
      Клапанная пружина типа В 49,38 - 53,38 мм (1,94 - 2,10 дюйма)

      Если длина в свободном состоянии не соответствует указанному значению, замените пружину.

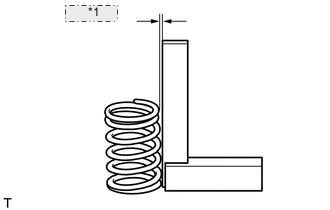

    2. A01WSB7E02
      *1 Отклонение

      Клапанная пружина типа А:


      1. С помощью стального уголка измерьте отклонение от перпендикулярности внутренней пружины сжатия.

        Максимально допустимое отклонение
        1,0 мм (0,0394 дюйма)
        Максимальный угол (для справки)
        2°

        Если отклонение превышает максимально допустимую величину, замените пружину.

    3. A01WSYYE23
      *1 Отклонение
      *2 40 мм (1,57 дюйма)

      Клапанная пружина типа В:


      1. С помощью стального уголка измерьте отклонение от перпендикулярности внутренней пружины сжатия.

        Максимально допустимое отклонение
        1,0 мм (0,0394 дюйма)
        Максимальный угол (для справки)
        2°

        Если отклонение превышает максимально допустимую величину, замените пружину.

  7. ПРОВЕРЬТЕ МАСЛЯНЫЙ ЗАЗОР НАПРАВЛЯЮЩЕЙ ВТУЛКИ КЛАПАНА

    A01WS2A

    1. С помощью индикатора часового типа для отверстий измерьте внутренний диаметр направляющей втулки.

      Номинальный внутренний диаметр втулки
      5,51 - 5,53 мм (0,217 - 0,218 дюйма)

    2. Вычтите измеренное значение диаметра штока клапана из измеренного значения внутреннего диаметра направляющей втулки.

      Номинальный масляный зазор
      Параметр / Устройство Заданные условия
      На впуске 0,025 - 0,060 мм (0,000984 - 0,00236 дюйма)
      На выпуске 0,030–0,065 мм (0,00118–0,00256 дюйма)
      Максимальный допустимый масляный зазор
      Параметр / Устройство Заданные условия
      На впуске 0,08 мм (0,00315 дюйма)
      На выпуске 0,10 мм (0,00394 дюйма)

      Если масляный зазор превышает максимально допустимую величину, замените клапан и направляющую втулку.

  8. ПРОВЕРЬТЕ ОСЕВОЙ ЗАЗОР РАСПРЕДВАЛА


    1. Проверьте ряд 1 цилиндров распредвала.


      1. Установите ряд 1 цилиндров распредвала.

      2. A01WT5P

        Смещая распредвал вперед и назад, измерьте осевой зазор с помощью индикатора часового типа.

        Номинальный осевой зазор
        0,08-0,135 мм (0,00315-0,00531 дюйма)
        Максимально допустимый осевой зазор
        0,15 мм (0,00591 дюйма)

        Если осевой зазор превышает максимально допустимую величину, замените кожух распредвала. Если упорная поверхность повреждена, замените распредвал.

    2. Проверьте ряд 2 цилиндров распредвала.


      1. Установите ряд 2 цилиндров распредвала.

      2. Смещая распредвал вперед и назад, измерьте осевой зазор с помощью индикатора часового типа.

        Номинальный осевой зазор
        0,08-0,135 мм (0,00315-0,00531 дюйма)
        Максимально допустимый осевой зазор
        0,15 мм (0,00591 дюйма)

        Если осевой зазор превышает максимально допустимую величину, замените кожух распредвала. Если упорная поверхность повреждена, замените распредвал.
