МОЛДИНГ РЕМНЯ ПЕРЕДНЕЙ ДВЕРИ УСТАНОВКА

Click here
Click here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:
  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. Click here

    УСТАНОВИТЕ МОЛДИНГ РЕМНЯ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    1. Для типа A:


      1. Установите молдинг ремня левой передней двери и закрепите его 6 винтами.

        Tip:

        Затягивайте винты в порядке, указанном на рисунке.

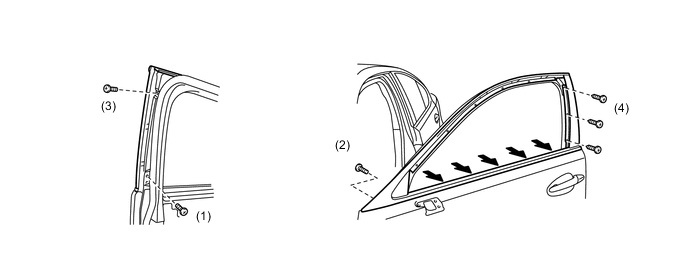

      2. A000TPPE10

        Затяните 5 винтов молдинга ремня, указанных на рисунке стрелками.

    2. Для типа B:


      1. Установите молдинг ремня левой передней двери и закрепите его 6 винтами.

        Tip:

        Затягивайте винты в порядке, указанном на рисунке.

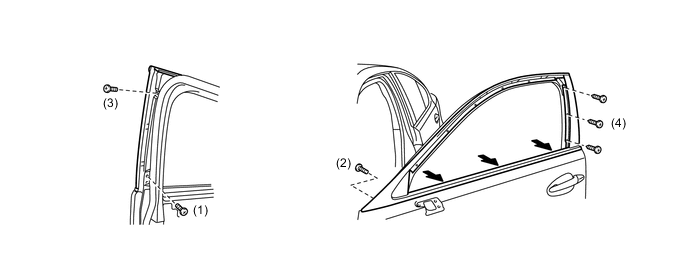

      2. A000ZPHE05

        Затяните 3 винта молдинга ремня, указанных на рисунке стрелками.

    3. Установите наконечник на пневматическое или ручное клепальное устройство. Затем вставьте в наконечник оправку новой герметичной заклепки диаметром 4 мм.

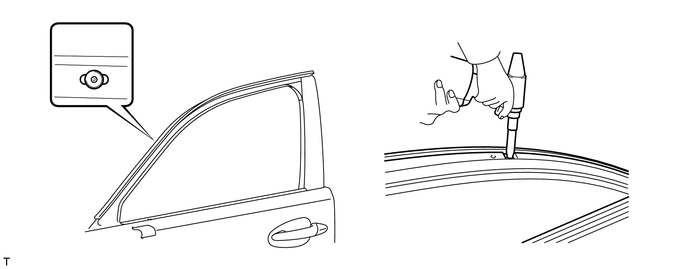

    4. A000YN0

      Используя пневматическое или ручное клепальное устройство, установите заклепку, как показано на рисунке.

      Tip:
      • Заклепка предназначена для фиксации на месте молдинга ремня передней двери.

      • Если заклепку невозможно вырезать, вытяните и обрежьте ее.

      Note:

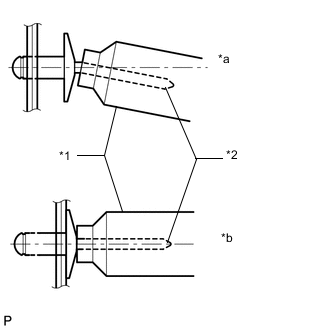

      • A000YPVE58

        Не перегибайте клепальным устройством заклепку, поскольку это может повредить устройство и шпиндель.

        Table 1. Обозначения на рисунке
        *1 Клепальный молоток
        *2 Оправка
        *a НЕПРАВИЛЬНО
        *b ПРАВИЛЬНО

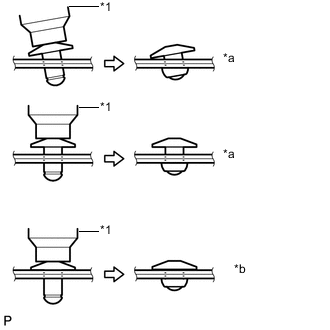

      • A000VNRE37

        Убедитесь, что заклепки надежно закреплены на наружном молдинге передней двери.

      • Старайтесь не наклонять клепальный молоток при закреплении заклепки в наружном молдинге передней двери.

      • Старайтесь не оставлять зазора между головкой заклепки и наружным молдингом передней двери.

        Table 2. Обозначения на рисунке
        *1 Клепальный молоток
        *a НЕПРАВИЛЬНО
        *b ПРАВИЛЬНО

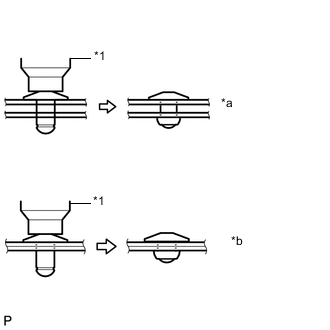

      • A000Z60E34

        Старайтесь не оставлять зазора между наружным молдингом и панелью передней двери. При установке заклепки сильно прижмите детали друг к другу.

        Table 3. Обозначения на рисунке
        *1 Клепальный молоток
        *a НЕПРАВИЛЬНО
        *b ПРАВИЛЬНО
  2. Click here

    УСТАНОВИТЕ ЛЕВУЮ ВЕРХНЮЮ НАКЛАДКУ ПЕРЕДНЕЙ НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ


    1. Установите верхнюю накладку передней нижней рамы левой передней двери и закрепите ее 2 фиксаторами.

  3. Click here

    УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Click here

  4. Click here

    УСТАНОВИТЕ СТЕКЛО ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Click here

  5. Click here

    УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Click here

  6. Click here

    УСТАНОВИТЕ ПЕРЕДНИЙ МОЛДИНГ РАМЫ ОКНА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Click here

  7. Click here

    УСТАНОВИТЕ УПЛОТНИТЕЛЬ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Click here

  8. Click here

    УСТАНОВИТЕ ЗАДНЮЮ КОНЦЕВУЮ КРЫШКУ МОЛДИНГА РЕМНЯ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ:

    Click here

  9. Click here

    УСТАНОВИТЕ ЛЕВУЮ ОБЛИЦОВКУ РАМЫ ДВЕРИ

    Click here

  10. Click here

    УСТАНОВИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ

    Click here

  11. Click here

    УСТАНОВИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Click here

  12. Click here

    УСТАНОВИТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ

    (см. стр.Click here)

  13. Click here

    УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ № 2

    Click here

  14. Click here

    УСТАНОВИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

    Click here

  15. Click here

    УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Click here

  16. Click here

    УСТАНОВИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ

    Click here

  17. Click here

    УСТАНОВИТЕ ВНУТРЕННЮЮ ОПРАВУ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Click here

  18. Click here

    ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note:

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр.Click here).

  19. Click here

    УСТАНОВИТЕ ЛЕВУЮ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Click here

  20. Click here

    УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без запасного колеса)

    Click here

  21. Click here

    УСТАНОВИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без запасного колеса)

    Click here

  22. Click here

    УСТАНОВИТЕ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

    Click here
