МОЛДИНГ РЕМНЯ ПЕРЕДНЕЙ ДВЕРИ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

   Note

   После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

2. СНИМИТЕ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

   Click here

3. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без запасного колеса)

   Click here

4. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без запасного колеса)

   Click here

5. СНИМИТЕ ЛЕВУЮ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ

   Click here

6. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

   CAUTION:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

   Note

   После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

7. СНИМИТЕ ВНУТРЕННЮЮ ОПРАВУ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

   Click here

8. СНИМИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ

   Click here

9. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

   Click here

10. СНИМИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

    Click here

11. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ № 2

    Click here

12. СНИМИТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ

    (см. стр. Click here)

13. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Click here

14. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ

    Click here

15. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВКУ РАМЫ ДВЕРИ

    Click here

16. СНИМИТЕ ЗАДНЮЮ КОНЦЕВУЮ КРЫШКУ МОЛДИНГА РЕМНЯ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ:

    Click here

17. СНИМИТЕ УПЛОТНИТЕЛЬ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Click here

18. СНИМИТЕ ПЕРЕДНИЙ МОЛДИНГ РАМЫ ОКНА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Click here

19. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Click here

20. СНИМИТЕ СТЕКЛО ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Click here

21. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Click here

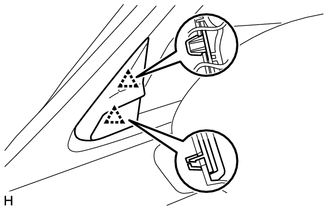

22. СНИМИТЕ ЛЕВУЮ ВЕРХНЮЮ НАКЛАДКУ ПЕРЕДНЕЙ НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ






    1. Освободите 2 фиксатора и снимите верхнюю накладку передней нижней рамы левой передней двери.

23. СНИМИТЕ МОЛДИНГ РЕМНЯ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ




    1. Вставьте сверло диаметром 4,5 мм (0,177 дюйма) в дрель.

    2. Обмотайте защитной лентой кончик сверла длиной примерно 5 мм (0,197 дюйма), как показано на рисунке.

    3. Слегка прижимая дрель к показанной на рисунке заклепке, высверлите кромку каждой заклепки.



       *1

       5,0 мм

       CAUTION:

       Соблюдайте осторожность, поскольку заклепка может сильно нагреться.

       Note




       • Слишком сильное надавливание на дрель может вызвать поворот заклепки, и заклепка не будет просверлена.

       • Не пытайтесь сдвинуть заклепку с помощью дрели, поскольку это может повредить установочные отверстия заклепки или сверло.

    4. С помощью пылесоса удалите все фрагменты заклепки и стружку из мест сверления.

    5.

       Выверните 2 винта.

    6.

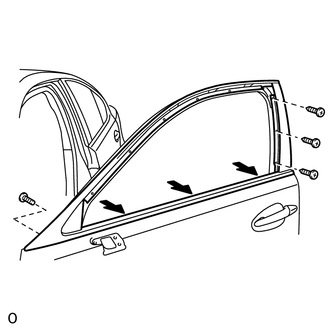

       Для типа A:




       1. Ослабьте 5 винтов молдинга ремня, указанных на рисунке стрелками.

       2. Выверните 4 винта и снимите левую переднюю дверь в сборе.

    7.

       Для типа B:




       1. Ослабьте 3 винта молдинга ремня, указанных на рисунке стрелками.

       2. Выверните 4 винта и снимите левую переднюю дверь в сборе.
