ПРОТИВОТУМАННЫЕ ФАРЫ В СБОРЕ (кроме моделей в спортивной комплектации) РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   СНИМИТЕ РАССЕИВАТЕЛЬ ЛЕВОЙ ПРОТИВОТУМАННОЙ ФАРЫ




   1. Выверните 4 винта.

   2.

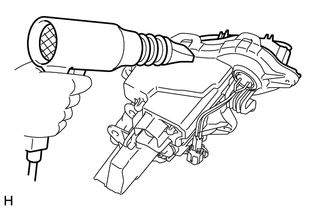

      С помощью осушителя нагрейте заднюю сторону блока левой противотуманной фары.

      Note:

      При неравномерном нагреве противотуманная фара может деформироваться или расплавиться.

   3.

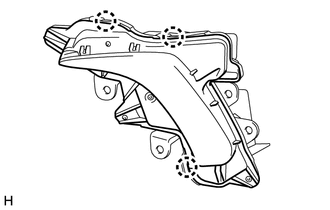

      Освободите 3 захвата.

   4. Отсоедините разъем и снимите рассеиватель левой противотуманной фары вместе с удлинителем и ободом левой противотуманной фары с блока левой противотуманной фары.

      Note:


      • При снятии рассеивателя левой противотуманной фары надевайте резиновые перчатки, чтобы защитить руки, не оставить следы пальцев и не допустить попадания на рассеиватель посторонних веществ. Не пользуйтесь хлопчатобумажными перчатками.

      • Не прикасайтесь голыми руками к задней стороне рассеивателя левой противотуманной фары, удлинителю, ободу левой противотуманной фары или к алюминиевым поверхностям светодиодного блока.

      • Если на удлинителе или ободе левой противотуманной фары либо на алюминиевых поверхностях светодиодного блока и т. д. остались следы пальцев, вытрите их мягкой тканью.

      • Если на задней поверхности рассеивателя левой противотуманной фары остались следы пальцев, замените рассеиватель левой противотуманной фары.

      • Не допускайте попадания грязи и посторонних веществ на заднюю сторону рассеивателя левой противотуманной фары, удлинитель, обод левой противотуманной фары или на алюминиевые поверхности светодиодного блока и т. д.

      Tip:

      Если рассеиватель левой противотуманной фары не снимается даже после нагрева, приподнимите его с помощью отвертки с обернутым защитной клейкой лентой концом. Соблюдайте осторожность, чтобы не повредить блок левой противотуманной фары и рассеиватель левой противотуманной фары.

   5.

      Выверните 3 винта и снимите обод левой противотуманной фары.

      Note:


      • При снятии обода левой противотуманной фары надевайте резиновые перчатки, чтобы защитить руки, не оставить следы пальцев и не допустить попадания на рассеиватель посторонних веществ. Не пользуйтесь хлопчатобумажными перчатками.

      • Не прикасайтесь голыми руками к задней стороне рассеивателя левой противотуманной фары, удлинителю или ободу левой противотуманной фары.

      • Если на удлинителе или ободе левой противотуманной фары остались следы пальцев, вытрите их мягкой тканью.

      • Если на задней поверхности рассеивателя левой противотуманной фары остались следы пальцев, замените рассеиватель левой противотуманной фары.

      • Не допускайте попадания грязи и посторонних веществ на заднюю сторону рассеивателя левой противотуманной фары, удлинитель или обод левой противотуманной фары.

   6.

      Выверните винт и снимите удлинитель.

      Note:


      • При снятии удлинителя надевайте резиновые перчатки, чтобы защитить руки, не оставить следы пальцев и не допустить попадания на рассеиватель посторонних веществ. Не пользуйтесь хлопчатобумажными перчатками.

      • Не прикасайтесь голыми руками к задней стороне рассеивателя левой противотуманной фары или удлинителю.

      • Если на удлинителе остались следы пальцев, вытрите их мягкой тканью.

      • Если на задней поверхности рассеивателя левой противотуманной фары остались следы пальцев, замените рассеиватель левой противотуманной фары.

      • Не допускайте попадания грязи и посторонних веществ на заднюю сторону рассеивателя левой противотуманной фары или удлинитель.

2. Click here

   СНИМИТЕ ПРОКЛАДКУ РАССЕИВАТЕЛЯ ПРОТИВОТУМАННОЙ ФАРЫ




   1. Снимите прокладку рассеивателя противотуманной фары с блока левой противотуманной фары.

3. Click here

   СНИМИТЕ ЭБУ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ




   1. Выверните 2 винта.

   2. Отсоедините разъем, чтобы снять ЭБУ управления освещением.

4. Click here

   СНИМИТЕ ШНУР ПРОТИВОТУМАННОЙ ФАРЫ




   1. Отсоедините разъем и освободите 2 направляющие.

      Note:


      • При снятии шнура противотуманной фары надевайте резиновые перчатки, чтобы защитить руки, не оставить следы пальцев и не допустить попадания на рассеиватель посторонних веществ. Не пользуйтесь хлопчатобумажными перчатками.

      • Не прикасайтесь голыми руками к алюминиевым поверхностям светодиодного блока и т. д.

      • Если на алюминиевых поверхностях светодиодного блока фары остались следы пальцев, вытрите их мягкой тканью.

      • Не допускайте попадания грязи и посторонних веществ на алюминиевые поверхности светодиодного блока и т. д.

      Table 1. Обозначения на рисунке

      *1	Светодиодный блок

   2.

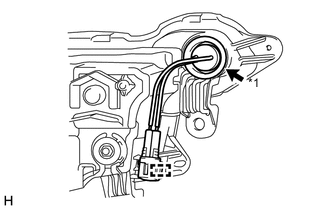

      Освободите захват, отсоедините уплотнительную шайбу и снимите шнур противотуманной фары.

      Table 2. Обозначения на рисунке

      *1	Уплотнительная шайба

5. Click here

   СНИМИТЕ КОЛПАК ПРОТИВОТУМАННОЙ ФАРЫ




   1. Снимите колпак противотуманной фары с блока левой противотуманной фары.
