ЗАДНИЙ КОНДИЦИОНЕР (для моделей без задней системы кондиционирования) ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2

    Click here

  2. УСТАНОВИТЕ ЗАДНИЙ ИСПАРИТЕЛЬ В СБОРЕ


    1. A000ZMY

      Нанесите необходимое количество компрессорного масла на 2 новых кольцевых уплотнения и пригоночную поверхность трубного соединения.

      Компрессорное масло
      ND-OIL 11 или аналогичное

    2. Установите 2 кольцевых уплотнения на задний испаритель в сборе.

    3. Установите задний испаритель в сборе.

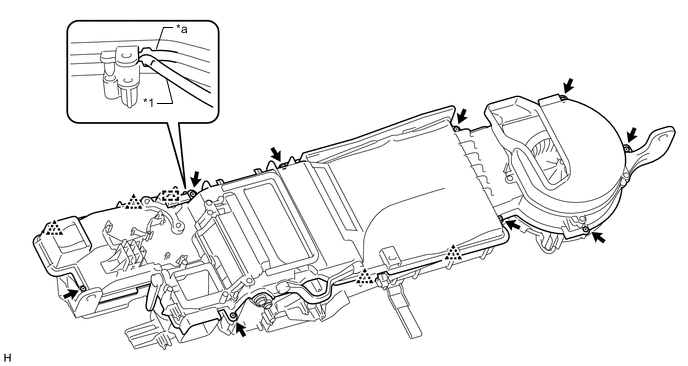

      A00105BE03

    4. Установите корпус заднего кондиционера (верхний) и подсоедините зажим, как показано на рисунке.

    5. Установите 6 фиксаторов и вверните 8 винтов.

      Обозначения на рисунке
      *1 Термистор системы кондиционирования
      *a Корпус заднего кондиционера (верхний)
    6. A000YSR

      Установите новое уплотнение, как показано на рисунке.

  3. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ


    1. Установите жгут проводов системы кондиционирования № 2 в сборе.

    2. Подсоедините разъемы и зажимы.

    3. Установите новый бандаж жгута.

      A000WT4

  4. УСТАНОВИТЕ ЗАДНИЙ ВЕНТИЛЯТОР С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ


    1. A000ZAS

      Установите задний вентилятор с электродвигателем в сборе и закрепите его 3 винтами.

    2. Подсоедините разъем.

  5. УСТАНОВИТЕ ТРУБКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ


    1. A000WYQ

      Нанесите необходимое количество компрессорного масла на 2 новых кольцевых уплотнения и пригоночную поверхность трубного соединения.

      Компрессорное масло
      ND-OIL 11 или аналогичное

    2. Установите на трубку системы кондиционирования в сборе 2 кольцевых уплотнения.

    3. Установите трубку системы кондиционирования в сборе на задний испаритель в сборе.

    4. С помощью шестигранного ключа на 4 мм вверните 2 болта с шестигранными головками.

      Torque:
      3,5 Н*м  { 35 кгс*см, 30 фунт-сила-дюйма }

    5. Заверните винт.

    6. A000TK9

      Установите новое уплотнение.

  6. УСТАНОВИТЕ КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ ЗАДНЕГО КОНДИЦИОНЕРА


    1. A001035

      Установите клапан компенсации расширения заднего кондиционера.

    2. Подсоедините разъем и зажим.

  7. УСТАНОВИТЕ ТРУБКУ И ОБВЯЗКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ


    1. A000ZNU

      Нанесите необходимое количество компрессорного масла на 2 новых кольцевых уплотнения и пригоночную поверхность трубного соединения.

      Компрессорное масло
      ND-OIL 11 или аналогичное

    2. Установите 2 кольцевых уплотнения на трубку и обвязку системы кондиционирования № 2.

    3. Установите трубку и обвязку системы кондиционирования № 2 в сборе на задний испаритель в сборе.

    4. С помощью шестигранного ключа на 4 мм вверните 2 болта с шестигранными головками.

      Torque:
      3,5 Н*м  { 35 кгс*см, 30 фунт-сила-дюйма }

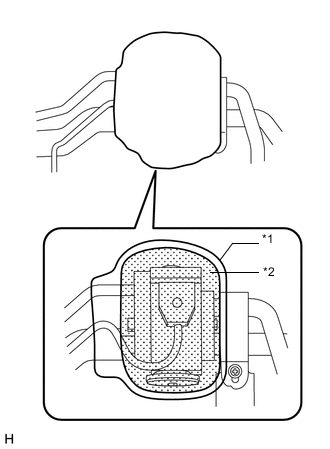

    5. A000YKXE03
      Обозначения на рисунке
      *1 Уплотнение
      *2 Бутиловая лента

      Установите новое уплотнение и новую бутиловую ленту, как показано на рисунке.

      Note

      Установите бутиловую ленту так, чтобы клапан компенсации расширения № 1 был полностью закрыт.

    6. A000VP1

      Установите 3 новых бандажа жгута.

    7. A000VDG

      Установите трубный хомут и закрепите его 2 винтами.

  8. УСТАНОВИТЕ СЕРВОПРИВОД ЗАСЛОНКИ ЗАДНЕГО КОНДИЦИОНЕРА № 2 В СБОРЕ


    1. A000Y9U

      Установите сервопривод заслонки заднего кондиционера № 2 в сборе и закрепите его 3 винтами.

    2. Подсоедините разъем.

  9. УСТАНОВИТЕ СЛИВНОЙ ШЛАНГ КОНДИЦИОНЕРА

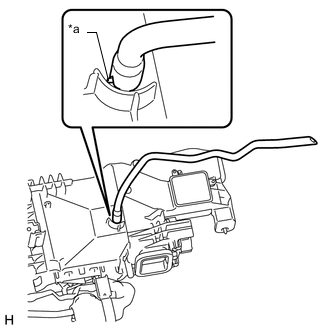

    1. A000UN9E01
      Обозначения на рисунке
      *a Выступающая часть

      Установите сливной шланг кондиционера, как показано на рисунке.
