ЗАДНИЙ КОНДИЦИОНЕР (для моделей без задней системы кондиционирования) РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ СЛИВНОЙ ШЛАНГ КОНДИЦИОНЕРА


    1. A000TEZ

      Снимите сливной шланг системы кондиционирования.

  2. СНИМИТЕ СЕРВОПРИВОД ЗАСЛОНКИ ЗАДНЕГО КОНДИЦИОНЕРА № 2 В СБОРЕ

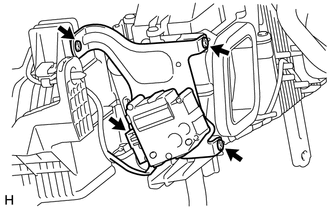

    1. A000Y9U

      Отсоедините разъем.

    2. Выверните 3 винта и снимите сервопривод заслонки заднего кондиционера № 3 в сборе.

  3. СНИМИТЕ ТРУБКУ И ОБВЯЗКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ


    1. A000VDG

      Выверните 2 винта и снимите трубный хомут.

    2. A000VP1

      Обрежьте 3 бандажа жгута проводов.

    3. A000YQD

      Снимите уплотнение.

    4. A000UO4

      Удалите бутиловую ленту.

    5. A000ZNU

      С помощью шестигранного ключа на 4 мм выверните 2 болта с шестигранной головкой.

    6. Снимите трубку и обвязку системы кондиционирования № 2 в сборе.

    7. Снимите 2 кольцевых уплотнения с трубки и обвязки системы кондиционирования № 2 в сборе.

  4. СНИМИТЕ КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ ЗАДНЕГО КОНДИЦИОНЕРА


    1. A001035

      Отсоедините разъем и зажим.

    2. Снимите клапан компенсации расширения заднего кондиционера.

  5. СНИМИТЕ ТРУБКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ


    1. A000TK9

      Снимите уплотнение.

    2. Выверните винт.

    3. A000WYQ

      С помощью шестигранного ключа на 4 мм выверните 2 болта с шестигранной головкой.

    4. Снимите трубку системы кондиционирования в сборе.

    5. Снимите с трубки системы кондиционирования в сборе 2 кольцевых уплотнения.

  6. СНИМИТЕ ЗАДНИЙ ВЕНТИЛЯТОР С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ

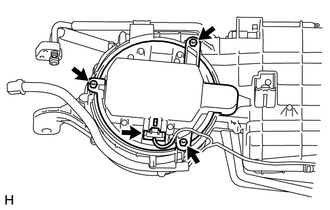

    1. A000ZAS

      Отсоедините разъем.

    2. Выверните 3 винта и снимите задний вентилятор с электродвигателем в сборе.

  7. СНИМИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ


    1. Обрежьте бандаж жгута проводов.

    2. Отсоедините разъемы и отцепите зажимы.

    3. Снимите жгут проводов системы кондиционирования № 2 в сборе.

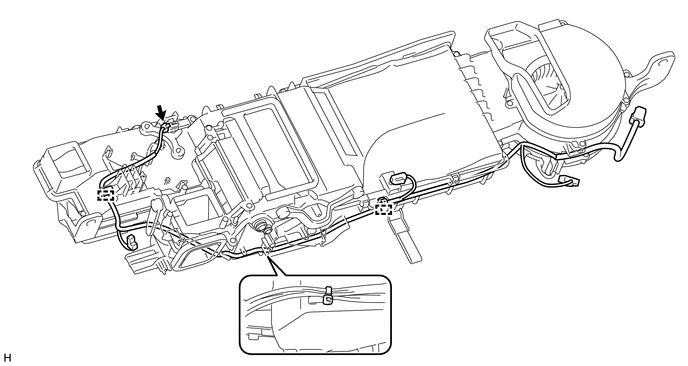

      A000WT4

  8. СНИМИТЕ ЗАДНИЙ ИСПАРИТЕЛЬ В СБОРЕ

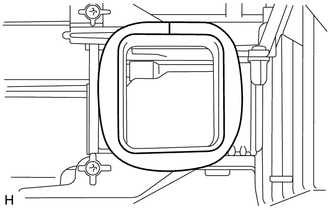

    1. A000YSR

      Снимите уплотнение.

    2. Выверните 8 винтов и освободите 6 фиксаторов.

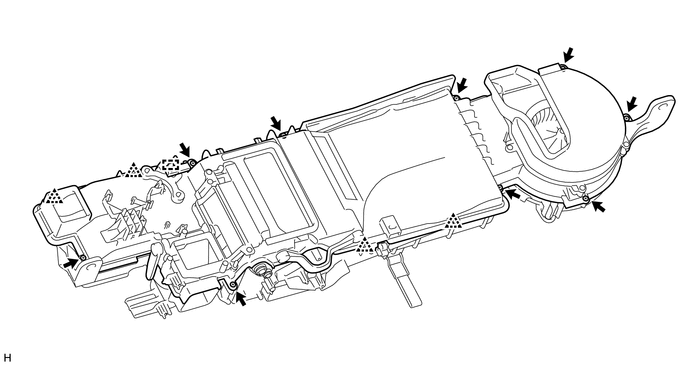

      A000V9B

    3. Освободите зажим и снимите корпус заднего кондиционера (верхний).

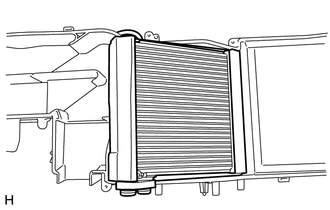

    4. A000ZMY

      Снимите задний испаритель в сборе.

  9. СНИМИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2
