ДАТЧИК СОЛНЕЧНОЙ РАДИАЦИИ (задний) ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   УСТАНОВИТЕ ТЕРМИСТОР КОНДИЦИОНЕРА (ДАТЧИК СОЛНЕЧНОЙ РАДИАЦИИ)



   1.

      Подсоедините положительный вывод омметра к контакту 2, а отрицательный вывод – к контакту 1, и измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия 1 - 2 Датчик освещается электрическим светом Любое значение, кроме ∞ Ом 1 - 2 Датчик закрыт тканью ∞ (цепь разомкнута)

      Note:

      Выше описан порядок выполнения подключения при использовании цифрового диагностического прибора - такого, как электрический портативный диагностический прибор TOYOTA. В случае применения аналогового диагностического прибора подсоедините положительный (+) вывод прибора к контакту 1 датчика солнечной радиации системы кондиционирования, а отрицательный (-) вывод – к контакту 2.

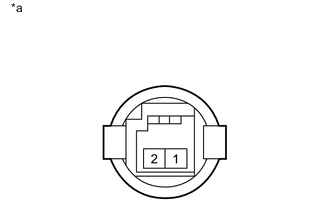

      Table 1. Обозначения на рисунке

      *a	Устройство с неподсоединенным жгутом проводов (термистор кондиционера (датчик солнечной радиации))

      Tip:

      Проверку следует проводить с использованием лампы накаливания. Расположите ее на расстоянии около 30 см (11,8 дюймов) датчика солнечной радиации системы кондиционирования.

      Если результат не соответствует требованиям, замените термистор системы кондиционирования (датчик солнечной радиации).
