ЭБУ КОНТРОЛЯ ВОДИТЕЛЯ (для моделей с левосторонним рулевым управлением) СНЯТИЕ

Click here

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   МЕРЫ ПРЕДОСТОРОЖНОСТИ

   Note:

   После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода вспомогательной аккумуляторной батареи (см. стр.Click here).

2. Click here

   СНИМИТЕ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

   Click here

3. Click here

   СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без запасного колеса)

   Click here

4. Click here

   СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без запасного колеса)

   Click here

5. Click here

   СНИМИТЕ ЛЕВУЮ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ

   Click here

6. Click here

   ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

   CAUTION:

   После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

   Note:

   После подсоединения провода необходимо инициализировать некоторые системы (см. стр.Click here).

7. Click here

   СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

   Click here

8. Click here

   СНИМИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ ПАНЕЛИ ПРИБОРОВ

   Click here

9. Click here

   СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

   Click here

10. Click here

    СНИМИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

    Click here

11. Click here

    СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ

    Click here

12. Click here

    СНИМИТЕ ЭБУ КОНТРОЛЯ ВОДИТЕЛЯ В СБОРЕ

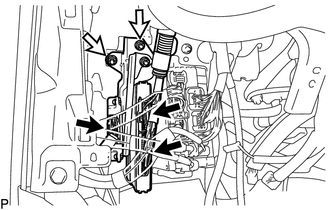

    1.

       Отсоедините 3 разъема.

    2. Отверните 2 гайки и снимите блок ЭБУ.

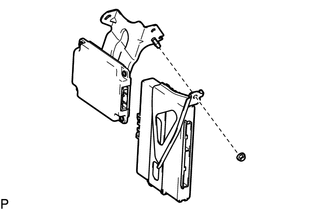

    3.

       Выверните гайку и снимите ЭБУ контроля водителя в сборе.
