ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ SRS ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ SRS

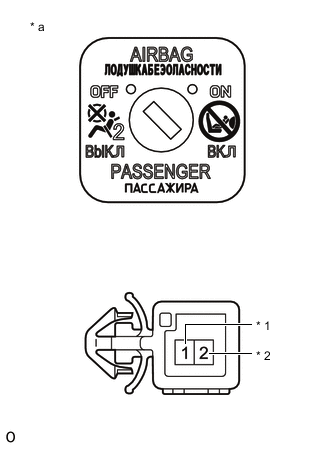

    1. A000Y80E01

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      1(PMC-) - 2(PMC+) OFF (ВЫКЛ) 400 Ом
      1(PMC-) - 2(PMC+) ON (ВКЛ) 100 Ом
      Обозначения на рисунке
      *1 PMC-
      *2 PMC+
      *a Устройство с неподсоединенным жгутом проводов: (выключатель системы SRS)
