ГИБКИЙ ШЛАНГ ПЕРЕДНЕГО ТОРМОЗА УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ для правой и левой сторон одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

Note

Когда аккумуляторная батарея подсоединена, система управления тормозами включается при нажатии педали тормоза и при включении выключателя освещения дверного проема даже в том случае, если питание выключено. Поэтому при обслуживании компонентов тормозной системы не нажимайте на педаль тормоза и не открывайте/закрывайте двери, когда аккумуляторная батарея подсоединена.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ГИБКИЙ ШЛАНГ ПЕРЕДНЕГО ТОРМОЗА

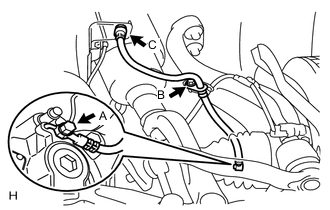

    1. A000VMTE06

      Подсоедините гибкий шланг, используя при этом новый соединительный болт (обозначенный A) и новую прокладку.

      Tech Tips

      На рисунке показан автомобиль, не оборудованный 6-поршневыми суппортами. На автомобилях с 6-поршневыми суппортами детали имеют немного другую форму.

      Torque:
      39 Н*м  { 400 кгс*см, 29 фунт-сила-футов }

      Note

      Надежно установите замок гибкого шланга в замковое отверстие суппорт дискового тормоза.

    2. Вверните болт зажима (B).

      Torque:
      20 Н*м  { 204 кгс*см, 15 фунт-сила-футов }

    3. С помощью разрезной головки подсоедините трубопровод тормозной системы к гибкому шлангу, удерживая гибкий шланг гаечным ключом.

      Torque:
      15 Н*м  { 155 кгс*см, 11 фунт-сила-футов }

      Note


      • Не допускайте изгиба и повреждения трубопровода тормозной системы.

      • Не допускайте попадания в трубопровод тормозной системы со стороны соединений посторонних частиц, например, грязи или пыли.

      • Если совместно с динамометрическим ключом используется разрезная головка, используйте формулу для расчета заданных моментов затяжки (см. стр. Click here).

    4. Закрепите гибкий шланг новым фиксатором (C).

      Note

      Надежно установите фиксатор.

  2. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  3. УСТАНОВИТЕ ЛЕВУЮ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Click here

  4. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без запасного колеса)

    Click here

  5. УСТАНОВИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без запасного колеса)

    Click here

  6. УСТАНОВИТЕ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

    Click here

  7. УДАЛИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ

    Click here

  8. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО

    Torque:
    140 Н*м  { 1428 кгс*см, 103 фунт-сила-фута }

  9. СБРОСЬТЕ КОДЫ DTC

    (см. стр. Click here).

  10. ПРОВЕРЬТЕ DTC


    1. Проверьте наличие кода DTC Если зарегистрирован какой-либо DTC, выполните диагностику неисправности для данного DTC (см. стр. Click here).
