OBJECT RECOGNITION ECU REMOVAL

CAUTION / NOTICE / HINT

Note

When replacing the object recognition ECU, make sure to perform the replacement after confirming that the headlight assembly is securely installed.

PROCEDURE


  1. REMOVE LUGGAGE COMPARTMENT MAT SUB-ASSEMBLY (w/ Spare Tire)

    Click here

  2. REMOVE DECK BOARD ASSEMBLY (w/o Spare Tire)

    Click here

  3. REMOVE DECK TRIM SIDE BOARD LH (w/o Spare Tire)

    Click here

  4. REMOVE BATTERY SERVICE HOLE COVER LH

    Click here

  5. REMOVE ROPE HOOK ASSEMBLY

    Click here

  6. REMOVE DECK TRIM SIDE BOARD RH

    Click here

  7. REMOVE NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY

    Click here

  8. REMOVE ROPE HOOK

    Click here

  9. REMOVE NO. 1 COOLER COVER (w/ Rear Cooler)

    Click here

  10. REMOVE FRONT LUGGAGE COMPARTMENT TRIM COVER

    Click here

  11. REMOVE DECK BOARD ASSEMBLY (w/o Spare Tire)

  12. REMOVE TOOL BOX (w/o Spare Tire)

    Click here

  13. REMOVE REAR FLOOR FINISH PLATE

    Click here

  14. REMOVE LUGGAGE COMPARTMENT TRIM COVER ASSEMBLY RH

    Click here

  15. REMOVE OBJECT RECOGNITION ECU

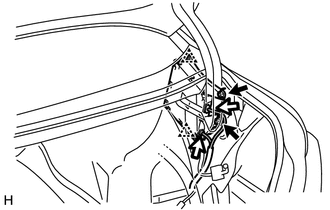

    A000ZBC

    1. Disconnect the 2 connectors.

    2. Remove the 2 bolts.

    3. Detach the 2 clips and remove the object recognition ECU.

      Note

      Do not drop or subject the object recognition ECU to strong shocks.
