СВЕТОМАСКИРОВОЧНАЯ ЛЕНТА (для задней двери) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ РЕМОНТА




   1. Очистите поверхность кузова автомобиля.




      1. С помощью нагревательной лампы разогрейте поверхность кузова.

      2. Удалите остатки клейкой ленты чистящим средством.

   2. Температура деталей при установке




      1. Если температура окружающего воздуха ниже 15°C (59°F), перед установкой разогрейте поверхность кузова автомобиля (установочную поверхность рамы двери) и ленту до температуры 20-30°C (68-86°F) с помощью нагревательной лампы . Если температура окружающего воздуха превышает 35°C (95°F), перед установкой следует охладить поверхность кузова (установочную поверхность рамы двери) и ленту до температуры 20-30°C (68-86°F).

         Tech Tips




         • Наиболее подходящая температура для нанесения ленты составляет 25°C (77°F).

         • При низкой температуре установочной поверхности лента становится жесткой и легко отслаивается. При высокой температуре установочной поверхности лента теряет эластичность.

   3. Перед установкой




      1. Убедитесь в отсутствии загрязнений на и вокруг поверхности кузова автомобиля в месте установки ленты (установочной поверхности рамы двери), а также проверьте гладкость поверхности. Если поверхность является неровной или загрязненной, при прижатии ленты к поверхности под ленту попадет воздух, и внешний вид ухудшится.

         Tech Tips

         Смочите пол водой, чтобы предотвратить поднимание пыли.

   4. Ключевые моменты при работе со светомаскировочной лентой




      1. Лента легко сгибается и скручивается. Поэтому, чтобы она была ровной, храните ее между листами картона или подобного материала в сухом месте.

         Note

         Не перегибайте ленту и не подвергайте ее воздействию высокой температуры.

   5. Рекомендации по закреплению ленты (порядок применения резинового валика и порядок закрепления для плоских поверхностей)

      Note




      • Чтобы добиться желаемого эстетического вида и избежать отслоения ленты, располагайте ленту с высокой степенью точности.

      • Ленту нельзя использовать повторно, поскольку она деформируется и становится непригодной после снятия.

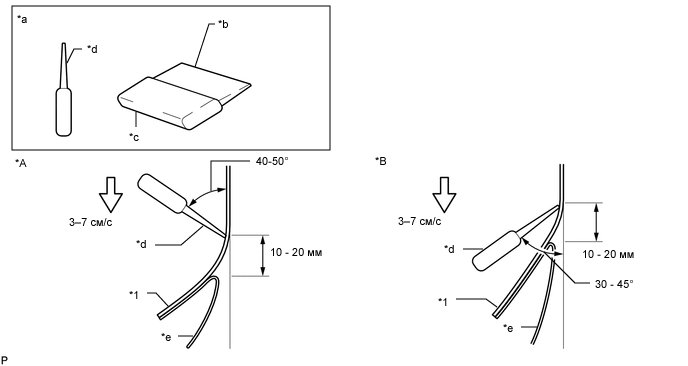

      1. Во избежание появления воздушных пузырьков при нанесении отрезок ленты, подлежащий приклеиванию, необходимо приподнять над поверхностью кузова автомобиля так, чтобы клейкий слой ленты не соприкасался с ней. Наклоните резиновый валик под углом 40-50° (при движении вперед) или 30-45° (при оттягивании) по отношению к поверхности кузова и прижимайте ленту к поверхности с усилием 20-30 Н (2-3 кгс), двигая валик с постоянной скоростью 3-7 см (1,2-2,8 дюйма) в секунду.



         Обозначения на рисунке

         *A	Нажатие	*B	Оттягивание
         *1	Светомаскировочная лента	-	-
         *a	Разрез	*b	Сторона без обивки
         *c	Сторона с обивкой	*d	Резиновый скребок
         *e	Прокладочная бумага	-	-

         Note

         Чтобы предотвратить появление складок или воздушных пузырьков, необходимо строго соблюдать указанные значения скорости, усилия и угла наклона резинового валика.

         Tech Tips




         • При нанесении ленты один из указанных углов наклона скребка (при движении лезвием или ручкой вперед) будет приемлемым.

         • Во время нанесения ленты необходимо снимать отслаивающуюся бумагу на расстоянии примерно 10-20 мм (0,393-0,787 дюйма) от края скребка.

   6. Рекомендации по закреплению ленты (порядок применения резинового валика и порядок закрепления для поверхностей окантовки)

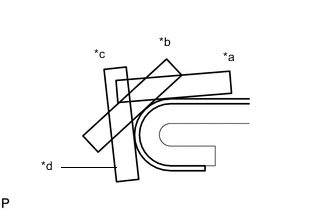

      1.

         Обозначения на рисунке

         *a	Первый
         *b	Второй
         *c	Третий
         *d	Резиновый скребок

         Прижимать ленту к таким поверхностям достаточно сложно, поэтому процедура наклеивания выполняется в несколько этапов, как показано на рисунке. Пальцем или ручкой резинового скребка медленно нанесите ленту на участок окантовки автомобиля, особенно, в случае маленькой окантовки.

         Tech Tips

         При нанесении ленты к обратной стороне окантовки снимите отслаивающуюся бумагу и приклейте ленту пальцем или ручкой резинового скребка.

   7. Рекомендации по закреплению ленты (порядок применения резинового валика и порядок закрепления для углов)




      1. Снимите отслаивающуюся бумагу и аккуратно наклейте ленту пальцами.

      2. Нагрейте ленту с помощью нагревательной лампы перед наложением на угол и медленно наложите ее, чтобы избежать сморщивания ленты и добиться желаемого эстетического вида.

   8. Убедитесь в надежности приклеивания ленты




      1. После завершения процедуры нанесения ленты убедитесь, что она наклеена аккуратно. Если лента наложена неаккуратно, наложите новую ленту.

         Note

         Повторное использование светомаскировочной ленты запрещено.

2. ЗАКРЕПИТЕ ЛЕВУЮ ЗАДНЮЮ ВНУТРЕННЮЮ СВЕТОМАСКИРОВОЧНУЮ ЛЕНТУ

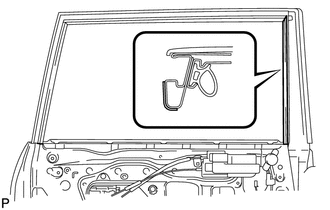

   1. Обратитесь к рисунку, чтобы получить представление о расположении новой левой задней внутренней светомаскировочной ленты.

   2. Снимите отслаивающуюся бумагу и нанесите ленту.

3. ЗАКРЕПИТЕ ЛЕВУЮ ВЕРХНЮЮ ВНУТРЕННЮЮ СВЕТОМАСКИРОВОЧНУЮ ЛЕНТУ

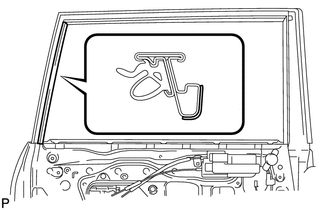

   1. Обратитесь к рисунку, чтобы получить представление о расположении новой левой верхней внутренней светомаскировочной ленты.

   2. Снимите отслаивающуюся бумагу и нанесите ленту.

4. УСТАНОВИТЕ ЛЕВУЮ СВЕТОМАСКИРОВОЧНУЮ ЛЕНТУ № 6

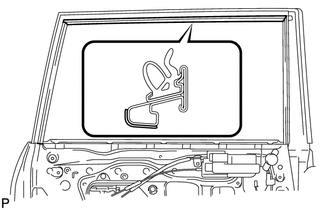

   1. Обратитесь к рисунку, чтобы получить представление о расположении левой светомаскировочной ленты № 6.

   2. Снимите отслаивающуюся бумагу и нанесите ленту.

5. УСТАНОВИТЕ ЛЕВУЮ СВЕТОМАСКИРОВОЧНУЮ ЛЕНТУ № 2






   1. Обратитесь к рисунку, чтобы получить представление о расположении левой светомаскировочной ленты № 2.

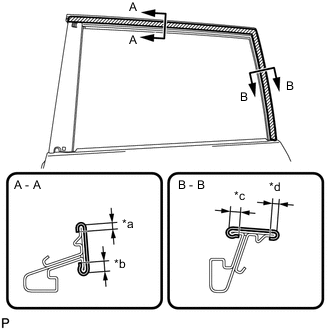

      Номинальный размер
      Область Размер *a 2–4 мм (0,078–0,158 дюйма) *b 4-6 мм (0,158-0,236 дюйма) *c 4-6 мм (0,158-0,236 дюйма) *d 2–4 мм (0,078–0,158 дюйма)

   2. Снимите отслаивающуюся бумагу и нанесите ленту.

6. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ




   1.

      Для моделей без крышки лампы направленного освещения:




      1. Введите в зацепление 4 фиксатора, чтобы закрепить верхнюю часть уплотнителя левой задней двери.

   2. Для моделей с крышкой лампы направленного освещения:




      1. Установите уплотнитель левой задней двери (см. стр. Click here).

7. УСТАНОВИТЕ ОГРАНИЧИТЕЛЬ ОТКРЫВАНИЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

   Click here

8. УСТАНОВИТЕ ОБЛИЦОВКУ РАМЫ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ № 2

   Click here

9. УСТАНОВИТЕ ОБЛИЦОВКУ РАМЫ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

   Click here

10. УСТАНОВИТЕ ПЕРЕДНИЙ МОЛДИНГ РАМЫ ОКНА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Click here

11. УСТАНОВИТЕ МОЛДИНГ РЕМНЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    Click here

12. УСТАНОВИТЕ СТЕКЛО ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ

    Click here

13. УСТАНОВИТЕ НЕОПУСКНОЕ СТЕКЛО ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Click here

14. СНИМИТЕ НИЖНЮЮ ЗАДНЮЮ РАМУ ОКНА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    Click here

15. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Click here

16. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Click here

17. УСТАНОВИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Click here

18. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Click here

19. УСТАНОВИТЕ ЛЕВУЮ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ

    Click here

20. УСТАНОВИТЕ ВЕРХНЮЮ ОПОРНУЮ ПАНЕЛЬ ПОДЛОКОТНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Click here

21. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Click here

22. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).
