СИСТЕМА ПЕРЕДНИХ СИДЕНИЙ С ЭЛЕКТРОПРИВОДОМ (с системой запоминания положений сидений) Сиденье с электроприводом не возвращается в положение, сохраненное в памяти

ОПИСАНИЕ

При нажатии какого-либо из переключателей M1, M2 и M3 ЭБУ электропривода левого*1, правого*2 наружного зеркала в сборе по шине CAN передает сигнал состояния переключателя в главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи). Затем главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) передает сигнал запроса вызова из памяти в переключатель электропривода левого*1, правого*2 переднего сиденья. Переключатель электропривода левого*1, правого*2 переднего сиденья приводит в действие все необходимые электродвигатели, восстанавливая сохраненное в памяти положение.

*1: для моделей с левосторонним рулевым управлением

*2: для моделей с правосторонним рулевым управлением

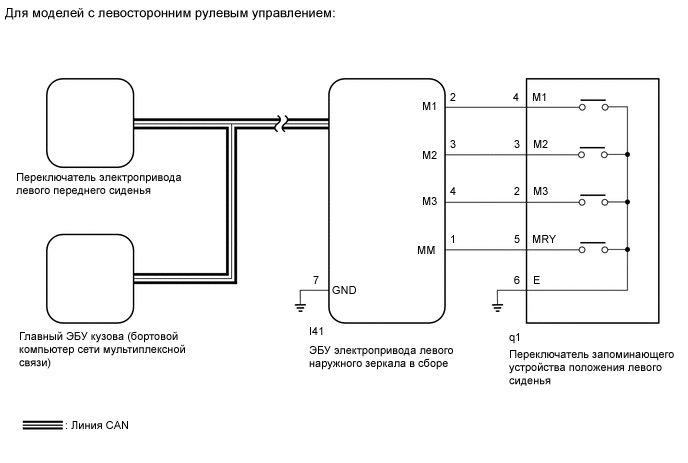

СХЕМА СОЕДИНЕНИЙ

B001YU2E07
B001YU2E06

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед заменой главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) ознакомьтесь с разделом "Система посадки и запуска (функция посадки)" (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN


    1. Проверьте работоспособность системы передачи данных CAN с помощью GTS.


      • Для моделей с левосторонним рулевым управлением (для моделей с ЭБУ центрального сетевого шлюза): См. стр. Click here

      • Для моделей с левосторонним рулевым управлением (для моделей без ЭБУ центрального сетевого шлюза): См. стр. Click here

      • Для моделей с правосторонним рулевым управлением (для моделей с ЭБУ центрального сетевого шлюза): См. стр. Click here

      • Для моделей с правосторонним рулевым управлением (для моделей без ЭБУ центрального сетевого шлюза): См. стр. Click here

      OK
      Код DTC для шины CAN не выводится.
      Результат:
      Результат Перейти к
      OK А
      NG (для моделей с левосторонним рулевым управлением (с ЭБУ центрального сетевого шлюза)) B
      NG (для моделей с левосторонним рулевым управлением (без ЭБУ центрального сетевого шлюза)) C
      NG (для моделей с правосторонним рулевым управлением (с ЭБУ центрального сетевого шлюза)) D
      NG (для моделей с правосторонним рулевым управлением (без ЭБУ центрального сетевого шлюза)) E

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (см. стр. Click here)

    C

    ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN (см. стр. Click here)

    D

    ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN (см. стр. Click here)

    E

    ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДНИХ СИДЕНИЙ С ЭЛЕКТРОПРИВОДОМ


    1. Используя переключатель электропривода сиденья, удостоверьтесь, что все функции электропривода сиденья работают нормально (см. стр. Click here).

      OK
      Все функции электропривода сиденья при управлении им с помощью переключателей на переключателе электропривода сиденья работают нормально.

    NG

    ПЕРЕЙДИТЕ К ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (см. стр. Click here)

    OK

  3. ПРОВЕРЬТЕ ФУНКЦИЮ ЗАПОМИНАНИЯ ПОЛОЖЕНИЯ СИДЕНЬЯ


    1. Выполните операцию сохранения положения в памяти и убедитесь, что зуммер подает звуковой сигнал, информирующий о завершении операции сохранения в памяти (см. стр. Click here).

      Note


      • При одновременном нажатии переключателя SET и не менее 2 переключателей запоминающего устройства (например, M1 и M2) положение сиденья не записывается в память.

      • Если операция сохранения в памяти не удалась, отпустите все переключатели. Функция сохранения положения сиденья не работает, пока не отпущены переключатели.

      OK
      Функция сохранения положения сиденья в памяти действует нормально.

    NG

    ПЕРЕЙДИТЕ К ДРУГОЙ БЛОК-СХЕМЕ (положение сиденья с электроприводом не сохраняется в памяти) (см. стр. Click here)

    OK

  4. ПРОВЕРЬТЕ ФУНКЦИЮ ВОССТАНОВЛЕНИЯ ПОЛОЖЕНИЯ СИДЕНЬЯ


    1. Убедитесь, что при выполнении любого из перечисленных ниже условий нажатие переключателя M1, M2 или M3 вызывает восстановление положения сиденья (см. стр. Click here).


      • Зажигание выключено.

      • Выключатель зажигания находится в состоянии ON (ВКЛ) (IG), и выбрано стояночное положение (P).*1

      • Зажигание выключено в течение 180 с после закрывания и открывания двери водителя.*2

      • Зажигание выключено в течение 60 с после открывания и закрывания двери водителя.*3

      Результат:
      Результат Следующий шаг
      Функция восстановления положения сиденья не работает вообще. А
      Функция восстановления положения сиденья не работает при условии [*1]. B

      • Функция восстановления положения сиденья не работает при условии [*2].

      • Функция восстановления положения сиденья не работает при условии [*3].

      		 C

    B

    СНИМИТЕ ПОКАЗАНИЯ GTS (ПОЛОЖЕНИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ) Click here

    C

    СНИМИТЕ ПОКАЗАНИЯ GTS (DOOR COURTESY SW) Click here

    А

  5. СНИМИТЕ ПОКАЗАНИЯ GTS (ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО СИДЕНЬЯ)


    1. Выполните операцию сохранения положения сиденья в памяти с помощью переключателей M1, M2 и M3 (см. стр. Click here).

    2. Подключите GTS к DLC3.

    3. Включите зажигание (IG).

    4. Включите GTS.

    5. Войдите в следующие меню: Body Electrical / Driver Seat / Data List.

    6. Снимите показания с дисплея GTS в режиме DATA LIST.

      Driver Seat (Сиденье водителя)
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Seat Memory No1 Положение сиденья, сохраненное в памяти посредством переключателя M1 / Mem или Not Mem

      Mem: Положение сохранено в памяти

      Not Mem: положение не сохранено в памяти

      		 -
      Seat Memory No2 Положение сиденья, сохраненное в памяти посредством переключателя M2 / Mem или Not Mem

      Mem: Положение сохранено в памяти

      Not Mem: положение не сохранено в памяти

      		 -
      Seat Memory No3 Положение сиденья, сохраненное в памяти посредством переключателя M3 / Mem или Not Mem

      Mem: Положение сохранено в памяти

      Not Mem: положение не сохранено в памяти

      		 -
      OK
      На экране GTS отображается "Mem".

    NG

    ПЕРЕЙДИТЕ К ДРУГОЙ БЛОК-СХЕМЕ (положение сиденья с электроприводом не сохраняется в памяти) (см. стр. Click here)

    OK

  6. ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА В СБОРЕ


    1. Временно замените ЭБУ электропривода наружного зеркала (левого*1, правого*2) новым или заведомо исправным (см. стр. Click here).


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением


    ДАЛЕЕ

  7. ПРОВЕРЬТЕ ФУНКЦИЮ ВОССТАНОВЛЕНИЯ ПОЛОЖЕНИЯ СИДЕНЬЯ


    1. Выполните операцию восстановления положения сиденья (см. стр. Click here).

    2. Убедитесь, что зуммер подает звуковой сигнал длительностью 0,1 с, и сиденье автоматически перемещается в сохраненное положение.

      Note


      • При одновременном нажатии 2 или более переключателей запоминающего устройства сиденья (например, M1 и M2) сохраненное в памяти положение сиденья не восстанавливается.

      • Если операция восстановления положения не выполняется, отпустите все переключатели. Функция восстановления сохраненного положения сиденья не действует, пока переключатели нажаты.

      OK
      Функция восстановления положения сиденья действует нормально.

    OK

    КОНЕЦ (ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА В СБОРЕ НЕИСПРАВЕН)

    NG

  8. ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ


    1. Временно замените блок переключатель электропривода левого*1, правого*2 переднего сиденья новым или заведомо исправным (см. стр. Click here).


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением


    ДАЛЕЕ

  9. ПРОВЕРЬТЕ ФУНКЦИЮ ВОССТАНОВЛЕНИЯ ПОЛОЖЕНИЯ СИДЕНЬЯ


    1. Выполните операцию сохранения положения сиденья в памяти и восстановления положения (см. стр. Click here).

    2. Убедитесь, что зуммер подает звуковой сигнал длительностью 0,1 с, и сиденье автоматически перемещается в сохраненное положение.

      Note


      • При одновременном нажатии 2 или более переключателей запоминающего устройства сиденья (например, M1 и M2) сохраненное в памяти положение сиденья не восстанавливается.

      • Если операция восстановления положения не выполняется, отпустите все переключатели. Функция восстановления сохраненного положения сиденья не действует, пока переключатели нажаты.

      OK
      Функция восстановления положения сиденья действует нормально.
      Результат:
      Результат Следующий шаг
      OK А
      NG (для моделей с левосторонним рулевым управлением) B
      NG (для моделей с правосторонним рулевым управлением) C

    А

    КОНЕЦ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ НЕИСПРАВЕН) (см. стр. Click here)

    B

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) (см. стр. Click here)

    C

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) (см. стр. Click here)

  10. СНИМИТЕ ПОКАЗАНИЯ GTS (ПОЛОЖЕНИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ)


    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Driver Seat / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.

      Driver Seat (Сиденье водителя)
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Shift SW Position Сигнал состояния парковки / Shift P или Shift Other

      Shift P: Рычаг переключения передач в положении Р

      Shift Other: Рычаг переключения передач в любом положении, кроме P

      		 -
      OK
      Значения параметров на экране GTS переключаются между ON (ВКЛ) и OFF(ВЫКЛ) в соответствии с данными приведенной выше таблицы.
      Результат:
      Результат Следующий шаг
      OK А
      NG (для моделей с AB60F) B
      NG (для моделей с A750F) C
      NG (для моделей с AE80F) D

      Tech Tips


        *: Перейдите к процедуре:

      • Для моделей с 1UR-FE: См. стр. Click here

      • Для моделей с 1VD-FTV (с DPF): См. стр. Click here

      • Для моделей с 1VD-FTV (без DPF): См. стр. Click here

      • Для моделей с 1GR-FE: См. стр. Click here


    А

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (см. стр. Click here)

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ"*

    C

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ"*

    D

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ" (см. стр. Click here)

  11. СНИМИТЕ ПОКАЗАНИЯ GTS (DOOR COURTESY SW)


    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.

      Main Body (Кузов)
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      FL Door Courtesy SW Сигнал выключателя освещения проема левой передней двери в сборе / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Дверь со стороны водителя открыта

      OFF (ВЫКЛ): Дверь со стороны водителя закрыта

      		 Для моделей с левосторонним рулевым управлением
      FR Door Courtesy SW Сигнал выключателя освещения проема правой передней двери / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Дверь со стороны водителя открыта

      OFF (ВЫКЛ): Дверь со стороны водителя закрыта

      		 Для моделей с правосторонним рулевым управлением
      OK
      Значения параметров на экране GTS переключаются между ON (ВКЛ) и OFF(ВЫКЛ) в соответствии с данными приведенной выше таблицы.
      Результат:
      Результат Перейти к
      OK А
      NG B

    А

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ (см. стр. Click here)

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ОСВЕЩЕНИЯ" (см. стр. Click here)
