СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ Неисправен переключатель Odo / Trip

ОПИСАНИЕ

Для моделей с мультиинформационным дисплеем:

Дисплей ODO / TRIP щитка приборов переключается при каждом нажатии переключателя ODO/TRIP на реостате регулировки освещения.

Tech Tips

Дополнительная информация о переключении между экранами содержится в руководстве пользователя.

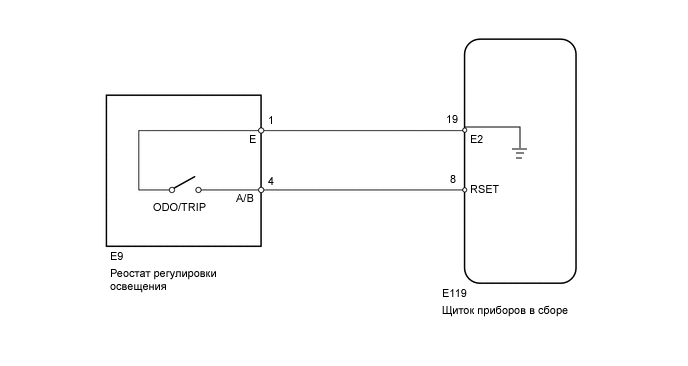

СХЕМА СОЕДИНЕНИЙ

A01WZGCE01

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS (LIGHT CONTROL RHEOSTAT)


    1. Действуя в соответствии с указаниями на экране GTS, выберите режим Data List.

      Щиток приборов
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      ODO/TRIP Change SW Состояние переключателя счетчика пути (переключатель ODO/TRIP) / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель TRIP нажат

      OFF (ВЫКЛ): Переключатель TRIP не нажат

      		 -
      OK
      Положение выключателя (ON (ВКЛ) / OFF (ВЫКЛ)) можно изменить в текущем режиме.

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)

    NG

  2. ПРОВЕРЬТЕ РЕОСТАТ РЕГУЛИРОВКИ ОСВЕЩЕНИЯ (ПЕРЕКЛЮЧАТЕЛЬ TRIP)


    1. A01X4BFE02
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (реостат регулировки освещения)

      Снимите реостат регулировки освещения (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      4 (A/B) - 1 (E) Переключатель ТRIP включен (нажат) Менее 200 Ом
      Переключатель ТRIP выключен (не нажат) 1 МОм или более

    NG

    ЗАМЕНИТЕ РЕОСТАТ РЕГУЛИРОВКИ ОСВЕЩЕНИЯ (см. стр. Click here)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ - РЕОСТАТ РЕГУЛИРОВКИ ОСВЕЩЕНИЯ И МАССА)


    1. Отсоедините разъем Е119 ЭБУ.

    2. Отсоедините разъем выключателя E9.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      A01X27UE02
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (щиток приборов в сборе)

      		 *b

      Устройство с неподсоединенным жгутом проводов

      (реостат регулировки освещения)
      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      E119-8 (RSET) - E9-4 (A/B) Всегда Менее 1 Ом
      E119-19 (E2) - E9-1 (E)
      E119-19 (E2) - масса
      E119-8 (RSET) или E9-4 (A/B) - масса 10 кОм или более

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
