СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ Неисправен указатель уровня топлива

ОПИСАНИЕ

Датчик уровня топлива сконструирован по принципу переменного сопротивления. Сопротивление уменьшается при увеличении количества топлива и повышается при уменьшении количества топлива. Показания индикатора топлива изменяются в зависимости от напряжения на датчике уровня топлива.

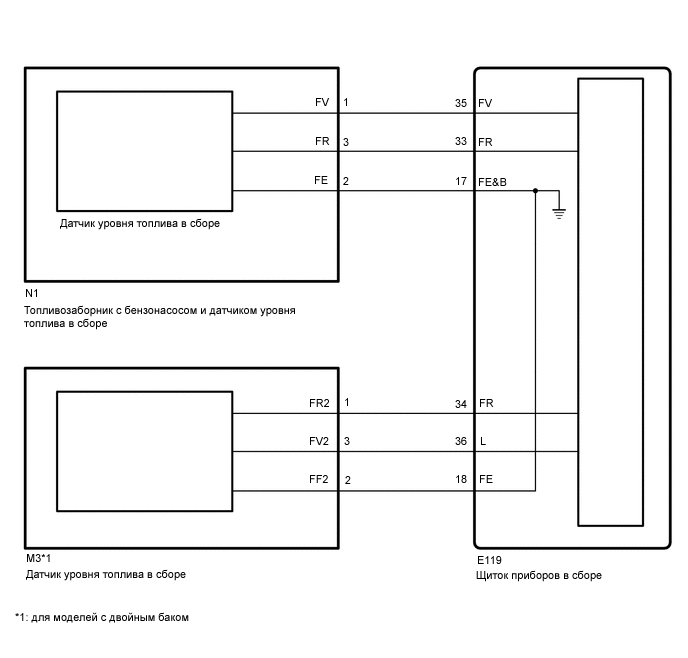

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B00113YE03

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Перейти к
      Коды DTC B1500 и B1501 не выводятся А
      Выводится DTC B1500 B
      Выводится DTC B1501 C

    B

    ПЕРЕЙДИТЕ К КОДУ DTC B1500 (см. стр. Click here)

    C

    ПЕРЕЙДИТЕ К КОДУ DTC B1501 (см. стр. Click here)

    А

  2. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (FUEL RECEIVER GAUGE ASSEMBLY)


    1. Действуя в соответствии с указаниями на дисплее GTS, выберите режим Active Test (см. стр. Click here).

      Щиток приборов
      Информация на дисплее прибора Испытываемое устройство Диапазон регулирования Замечание по диагностике
      Fuel Meter Operation Указатель уровня топлива EMPTY (ПУСТОЙ), 1/2, FULL (ПОЛНЫЙ) Выполняйте проверку, когда автомобиль остановлен, а двигатель работает на холостом ходу
      OK
      Стрелка индикатора в норме.

    NG

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА)


    • *: для моделей с двойным баком


    1. Отсоедините разъем E119 щитка приборов в сборе.

    2. Отсоедините разъем N1 топливозаборника с бензонасосом и датчиком уровня топлива в сборе.

    3. Отсоедините разъем M3 датчика уровня топлива в сборе.*

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      E119-35 (FV) - N1-1 (FV) Всегда Менее 1 Ом
      E119-17 (FE&B) - N1-2 (FE) Всегда Менее 1 Ом
      E119-33 (FR) - N1-3 (FR) Всегда Менее 1 Ом
      E119-34 (FR) - M3-1 (FR2) Всегда Менее 1 Ом
      E119-36 (L) - M3-3 (FV2) Всегда Менее 1 Ом
      E119-18 (L) - M3-2 (FF2) Всегда Менее 1 Ом
      E119-35 (FV) или N1-1 (FV) - масса Всегда 10 кОм или более
      E119-17 (FE&B) или N1-2 (FE) - масса Всегда 10 кОм или более
      E119-33 (FR) или N1-3 (FR) Всегда 10 кОм или более
      E119-34 (FR) или M3-1 (FR2) - масса Всегда 10 кОм или более
      E119-36 (L) или M3-3 (FV2) - масса Всегда 10 кОм или более
      E119-18 (L) или M3-2 (FF2) - масса Всегда 10 кОм или более
      Результат
      Результат Следующий шаг
      OK (для моделей с двойным топливным баком) А
      OK (кроме моделей с двойным топливным баком) B
      NG C

    B

    ПРОВЕРЬТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ Click here

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ

    А

  4. ПРОВЕРЬТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ


    1. Снимите датчик уровня топлива в сборе.


      • Для моделей с 1GR-FE: (см. стр. Click here)

      • Для моделей с 1UR-FE: (см. стр. Click here)

      • для моделей с 3UR-FE: (См. стр. Click here)

      • для моделей с 1VD-FTV: (См. стр. Click here)

    2. Проверьте датчик уровня топлива в сборе.


      • Для моделей с 1GR-FE: (см. стр. Click here)

      • Для моделей с 1UR-FE: (см. стр. Click here)

      • для моделей с 3UR-FE: (См. стр. Click here)

      • для моделей с 1VD-FTV: (См. стр. Click here)

      Результат
      Результат Следующий шаг
      OK А
      NG (для моделей с 1GR-FE) B
      NG (для моделей с 1UR-FE) C
      NG (для моделей с 3UR-FE) D
      NG (для моделей с 1VD-FTV) E

    B

    ЗАМЕНИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    C

    ЗАМЕНИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    D

    ЗАМЕНИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    E

    ЗАМЕНИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    А

  5. ПРОВЕРЬТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ


    1. Снимите датчик уровня топлива в сборе.


      • Для моделей с 1GR-FE: (см. стр. Click here)

      • Для моделей с 1UR-FE: (см. стр. Click here)

      • для моделей с 3UR-FE: (См. стр. Click here)

      • для моделей с 1VD-FTV: (См. стр. Click here)

    2. Проверьте датчик уровня топлива в сборе.


      • Для моделей с 1GR-FE: (см. стр. Click here)

      • Для моделей с 1UR-FE: (см. стр. Click here)

      • для моделей с 3UR-FE: (См. стр. Click here)

      • для моделей с 1VD-FTV: (См. стр. Click here)

      Результат
      Результат Следующий шаг
      OK А
      NG (для моделей с 1GR-FE) B
      NG (для моделей с 1UR-FE) C
      NG (для моделей с 3UR-FE) D
      NG (для моделей с 1VD-FTV) E

    B

    ЗАМЕНИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    C

    ЗАМЕНИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    D

    ЗАМЕНИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    E

    ЗАМЕНИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    А

  6. ПРОВЕРЬТЕ ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ


    1. Снимите датчик уровня топлива в сборе.


      • Для моделей с 1GR-FE: (см. стр. Click here)

      • Для моделей с 1UR-FE: (см. стр. Click here)

      • для моделей с 3UR-FE: (См. стр. Click here)

      • для моделей с 1VD-FTV: (См. стр. Click here)

    2. B0010URE01
      Обозначения на рисунке
      *a Верхняя сторона
      *b

      Нижняя сторона

      (к датчику уровня топлива в сборе)
      *c Разъем A
      *d Разъем B

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A-2 - B-2 Всегда Менее 1 Ом
      A-3 - B-1 Всегда Менее 1 Ом
      A-1 - B-3 Всегда Менее 1 Ом
      A-2 - B-1 Всегда 10 кОм или более
      A-2 - B-3 Всегда 10 кОм или более
      A-3 - B-3 Всегда 10 кОм или более
      Результат
      Результат Следующий шаг
      OK А
      NG (для моделей с 1GR-FE) B
      NG (для моделей с 1UR-FE) C
      NG (для моделей с 3UR-FE) D
      NG (для моделей с 1VD-FTV) E

    А

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    C

    ЗАМЕНИТЕ ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    D

    ЗАМЕНИТЕ ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    E

    ЗАМЕНИТЕ ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)
