СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ, Diagnostic DTC:B1500

Код DTC Наименование DTC
B1500 Обнаружен обрыв цепи датчика уровня топлива

ОПИСАНИЕ

Этот код DTC выдается по шине CAN, когда щиток приборов обнаруживает неисправность датчика уровня топлива.

Код DTC Условие обнаружения DTC Неисправный участок
B1500 Когда щиток приборов обнаруживает неисправность датчика уровня топлива.

  • Жгут или разъем

  • Щиток приборов в сборе

  • Топливозаборник с бензонасосом и датчиком уровня топлива в сборе

  • Датчик уровня топлива в сборе

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

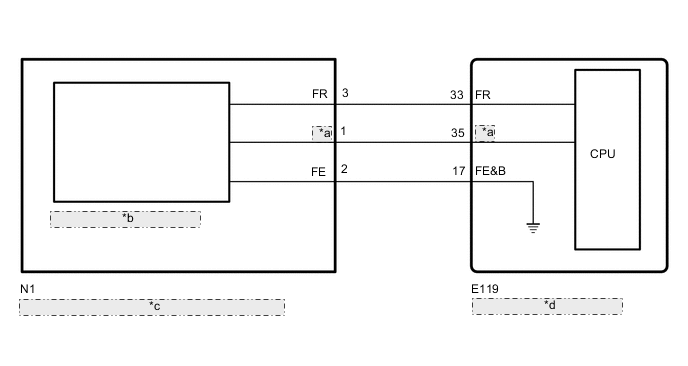

B00111EE01
*a FV
*b Датчик уровня топлива в сборе
*c Топливозаборник с бензонасосом и датчиком уровня топлива в сборе
*d Щиток приборов в сборе

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS (FUEL SENDER INPUT)


    1. Действуя в соответствии с указаниями на дисплее GTS, выберите режим Data List (см. стр. Click here).

      Щиток приборов
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Fuel Input Входной сигнал датчика уровня топлива в сборе (главного) / мин.: 0, макс.: 127,5

      Указатель уровня топлива показывает F (полный): 83,7 л

      Указатель уровня топлива показывает 3/4: 66,5 л

      Указатель уровня топлива показывает 1/2: 49,5 л

      Указатель уровня топлива показывает 1/4: 31,2 л

      Указатель уровня топлива показывает E (пустой): 12,5 л

      		 Единицы: L
      OK
      Значение уровня топлива, отображаемое на GTS, почти совпадает с показанием стрелки индикатора.
      Результат
      Результат Перейти к
      NG А
      OK B

    B

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА В БАКЕ)


    1. Отсоедините разъемы E119 щитка приборов в сборе.

    2. Отсоедините разъем N1 топливозаборника с бензонасосом и датчиком уровня топлива в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      E119-33 (FR) - N1-3 (FR) Всегда Менее 1 Ом
      E119-35 (FV) - N1-1 (FV) Всегда Менее 1 Ом
      E119-17 (FE&B) - N1-2 (FE) Всегда Менее 1 Ом
      E119-33 (FR) или N1-3 (FR) - масса Всегда Менее 1 Ом
      E119-35 (FV) или N1-1 (FV) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ


    1. Снимите датчик уровня топлива в сборе.

      Tech Tips


      • Для моделей с 1GR-FE (см. стр. Click here)

      • Для моделей с 1UR-FE (см. стр. Click here)

      • Для моделей с 1VD-FTV (См. стр. Click here)

      • Для моделей с 3UR-FE (см. стр. Click here)

    2. Проверьте датчик уровня топлива в сборе.

      Tech Tips


      • Для моделей с 1GR-FE (см. стр. Click here)

      • Для моделей с 1UR-FE (см. стр. Click here)

      • Для моделей с 1VD-FTV (См. стр. Click here)

      • Для моделей с 3UR-FE (см. стр. Click here)

      Результат
      Результат Перейти К
      OK А
      NG (для моделей с 1GR-FE) B
      NG (для моделей с 1UR-FE) C
      NG (для моделей с 3UR-FE) D
      NG (для моделей с 1VD-FTV) E

    B

    ЗАМЕНИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    C

    ЗАМЕНИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    D

    ЗАМЕНИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    E

    ЗАМЕНИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    А

  4. ПРОВЕРЬТЕ ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ


    1. Снимите датчик уровня топлива в сборе.

      Tech Tips


      • для моделей с двигателем 1GR-FE (см. стр. Click here)

      • Для моделей с 1UR-FE (см. стр. Click here)

      • для моделей с двигателем 1VD-FTV (См. стр. Click here)

      • Для моделей с 3UR-FE (см. стр. Click here)

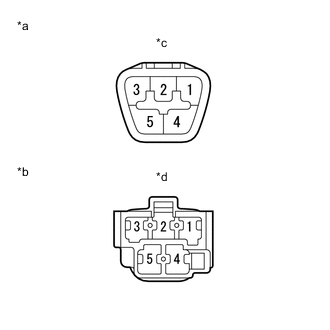

    2. B0010URE01
      Обозначения на рисунке
      *a Верхняя сторона
      *b

      Нижняя сторона

      (к датчику уровня топлива в сборе)
      *c Разъем A
      *d Разъем B

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A-2 (FS) - B-2 (FS) Всегда Менее 1 Ом
      A-3 (FE) - B-1 (FE) Всегда Менее 1 Ом
      Результат
      Результат Перейти к
      OK А
      NG (для моделей с 1GR-FE) B
      NG (для моделей с 1UR-FE) C
      NG (для моделей с 3UR-FE) D
      NG (для моделей с 1VD-FTV) E

    А

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    C

    ЗАМЕНИТЕ ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    D

    ЗАМЕНИТЕ ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)

    E

    ЗАМЕНИТЕ ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ (см. стр. Click here)
