СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ Реостат регулировки освещения не регулирует яркость освещения

ОПИСАНИЕ

Для моделей с мультиинформационным дисплеем:

Когда кнопка реостата регулировки освещения поворачивается влево, яркость подсветки и внутреннего освещения увеличивается. Когда кнопка реостата регулировки освещения поворачивается вправо, яркость подсветки и внутреннего освещения уменьшается.

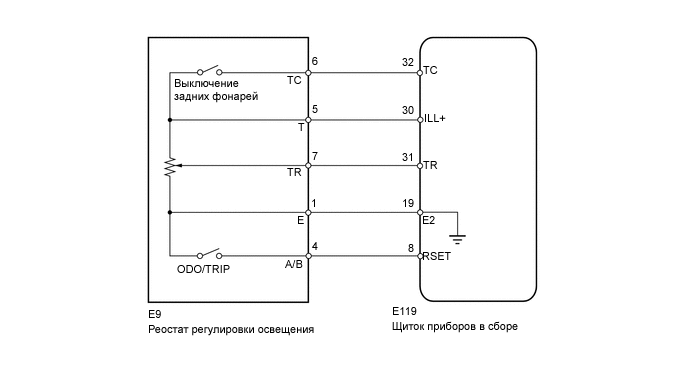

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01X2YWE03

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS (LIGHT CONTROL RHEOSTAT)


    1. Действуя в соответствии с указаниями на дисплее GTS, выберите режим Data List (см. стр. Click here).

      Щиток приборов
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Tail Cancel SW* Состояние выключателя задних фонарей / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Выключатель задних фонарей включен

      OFF (ВЫКЛ): Выключатель задних фонарей выключен

      		 -
      Rheostat value Входной сигнал выключателя реостата регулировки освещения / мин.: 0, макс.: 100 Кнопка реостата регулировки освещения повернута до упора вправо (0) → до упора влево (100) Единицы: %

      Tech Tips

      *: Для моделей с выключателем задних фонарей

      OK
      Яркость освещения можно изменять в требуемых пределах в ручном режиме.

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)

    NG

  2. ПРОВЕРЬТЕ РЕОСТАТ РЕГУЛИРОВКИ ОСВЕЩЕНИЯ


    1. Снимите реостат регулировки освещения (см. стр. Click here).

    2. Проверьте реостат регулировки освещения (см. стр. Click here).


    NG

    ЗАМЕНИТЕ РЕОСТАТ РЕГУЛИРОВКИ ОСВЕЩЕНИЯ (см. стр. Click here)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ - РЕОСТАТ РЕГУЛИРОВКИ ОСВЕЩЕНИЯ)


    1. Отсоедините разъем E119 щитка приборов.

    2. Отсоедините разъем E9 реостата.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      E119-30 (ILL+) - E9-5 (T) Всегда Менее 1 Ом
      E119-31 (TR) - E9-7 (TR)
      E119-19 (E2) - E9-1 (E)
      E119-32 (TC) - E9-6 (TC)

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
