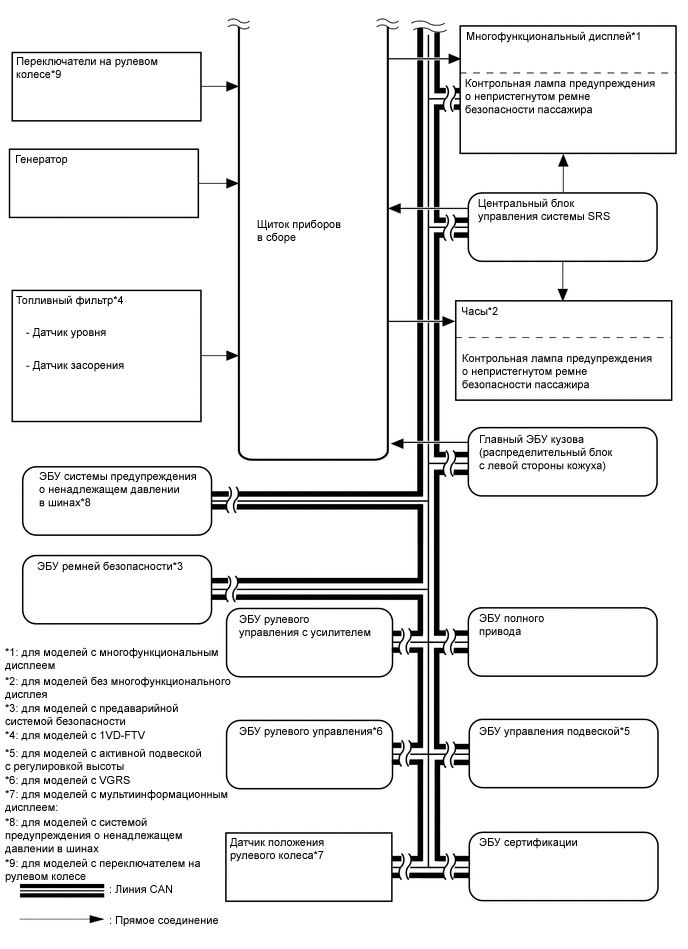

СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ СХЕМА СИСТЕМЫ

Таблица обмена данными (для моделей без мультиинформационного дисплея)
Передатчик	Приемник	Сигнал передачи данных	Линия передачи данных
Щиток приборов в сборе	ECM Главный ЭБУ кузова	Сигнал скорости автомобиля	Прямое соединение
	Главный ЭБУ кузова	Сигнал включения реостата	CAN
	ECM	Сигнал технических характеристик автомобиля (рынок сбыта/код обслуживания)	CAN
	Многофункциональный дисплей*1	Сигнал контрольной лампы предупреждения о непристегнутом ремне безопасности переднего пассажира	CAN
	Часы*2		Прямое соединение
ECM	Щиток приборов в сборе	Сигнал индикатора круиз-контроля10 Сигнал температуры охлаждающей жидкости Информационный сигнал о впрыске топлива3 Данные о частоте вращения коленчатого вала двигателя3 Сигнал контрольной лампы CHARGE Сигнал контрольной лампы SET10	CAN
ECM	Щиток приборов в сборе	Сигнал контрольной лампы MIL	Прямое соединение
Центральный блок управления системы SRS	Щиток приборов в сборе	Сигнал выключателя пряжки ремня безопасности переднего пассажира Сигнал контрольной лампы SRS Сигнал диагностики	CAN
Центральный блок управления системы SRS	Щиток приборов в сборе	Сигнал контрольной лампы RSCA OFF*4	Прямое соединение
ЭБУ полного привода	Щиток приборов в сборе	Сигнал контрольной лампы A/T P*5 Сигнал контрольной лампы 4LO Сигнал контрольной лампы блокировки межосевого дифференциала Сигнал контрольной лампы аварийного состояния блокировки заднего дифференциала	CAN
ЭБУ системы противоскольжения	Щиток приборов в сборе	Сигнал контрольной лампы ABS Сигнал контрольной лампы VSC OFF6 Сигнал контрольной лампы скольжения SLIP6 Сигнал скорости автомобиля Сигнал контрольной лампы состояния тормозной системы Сигнал контрольной лампы CRAWL6 Сигнал контрольной лампы ограничителя скорости Сигнал контрольной лампы TRC OFF6 Сигнал контрольной лампы помощи при повороте6 Сигнал контрольной лампы выбора типа местности9	CAN
Главный ЭБУ кузова (распределительный блок с левой стороны кожуха)	Щиток приборов в сборе	Сигнал выключателя пряжки ремня безопасности сиденья водителя Сигнал выключателя освещения дверного проема Сигнал контрольной лампы BEAM Сигнал контрольной лампы FRONT FOG Сигнал контрольной лампы REAR FOG*7 Сигнал аварийного состояния DOOR	CAN
ECM*5	Щиток приборов в сборе	Сигнал контрольной лампы ECT PWR Сигнал поворота педали акселератора Сигнал температуры ATF Сигнал текущего положения передачи Сигнал положения P рычага переключения передач Сигнал положения R рычага переключения передач Сигнал положения N рычага переключения передач Сигнал положения D рычага переключения передач Сигнал положения 6 рычага переключения передач*8 Сигнал положения 5 рычага переключения передач Сигнал положения 4 рычага переключения передач Сигнал положения 3 рычага переключения передач Сигнал положения 2 рычага переключения передач Сигнал положения 1 рычага переключения передач Сигнал включения спортивного режима Сигнал положения рычага переключения передач Сигнал зуммера отклонения спортивного режима переключения передач Сигнал индикатора ECT SNOW	CAN
ЭБУ сертификации*11	Щиток приборов в сборе	Сигнал контрольной лампы ключа	CAN
Переключатель на рулевом колесе	Щиток приборов в сборе	Сигнал работы выключателей на рулевом колесе	Прямое соединение
Датчик уровня топлива	Щиток приборов в сборе	Сигнал уровня топлива	Прямое соединение
Выключатель проблескового режима указателя поворота в сборе	Щиток приборов в сборе	Сигнал контрольной лампы левого/правого указателя поворота	Прямое соединение
Датчик уровня жидкости стеклоомывателя	Щиток приборов в сборе	Сигнал стеклоомывателя	Прямое соединение
Датчик уровня тормозной жидкости	Щиток приборов в сборе	Сигнал контрольной лампы уровня тормозной жидкости	CAN
Датчик уровня масла	Щиток приборов в сборе	Сигнал уровня моторного масла	Прямое соединение
Реостат регулировки освещения	Щиток приборов в сборе	Сигнал подсветки	Прямое соединение
Генератор	Щиток приборов в сборе	Сигнал контрольной лампы CHARGE	Прямое соединение
Датчик давления масла	Щиток приборов в сборе	Сигнал давления масла	Прямое соединение

*1: для моделей с многофункциональным дисплеем
*2: для моделей без многофункционального дисплея
*3: Для моделей с 1GR-FE
*4: Для моделей с подушками безопасности занавесочного типа
*5: Для моделей с автоматической трансмиссией
*6: Для моделей с VSC
*7: для моделей с задними противотуманными фонарями
*8: Для моделей с автоматической трансмиссией AB60F
*9: Для моделей с функцией выбора типа местности
*10: Для моделей с системой круиз-контроля
*11: Для моделей с системой посадки и запуска

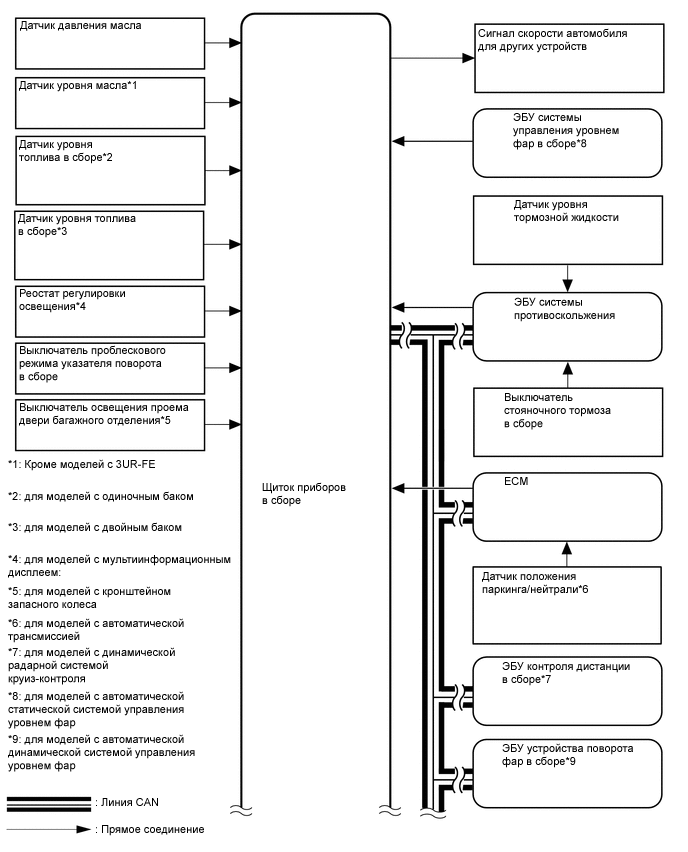

Таблица обмена данными (для моделей с мультиинформационным дисплеем)
Передатчик	Приемник	Сигнал передачи данных	Линия передачи данных
Щиток приборов в сборе	ECM Главный ЭБУ кузова	Сигнал скорости автомобиля	Прямое соединение
	Главный ЭБУ кузова	Сигнал включения реостата	CAN
	ECM	Сигнал технических характеристик автомобиля (рынок сбыта/код обслуживания)	CAN
	Многофункциональный дисплей*1	Сигнал контрольной лампы предупреждения о непристегнутом ремне безопасности переднего пассажира	CAN
	Часы*2		Прямое соединение
ECM	Щиток приборов в сборе	Сигнал индикатора круиз-контроля17 Сигнал температуры охлаждающей жидкости Информационный сигнал о впрыске топлива9 Данные о частоте вращения коленчатого вала двигателя9 Сигнал контрольной лампы CHARGE Сигнал индикатора радарной системы круиз-контроля3 Сигнал контрольной лампы SET*17 Сигнал поворота педали акселератора	CAN
ECM	Щиток приборов в сборе	Сигнал контрольной лампы MIL	Прямое соединение
Центральный блок управления системы SRS	Щиток приборов в сборе	Сигнал выключателя пряжки ремня безопасности сиденья пассажира Сигнал контрольной лампы SRS Сигнал диагностики	CAN
Центральный блок управления системы SRS	Щиток приборов в сборе	Сигнал контрольной лампы RSCA OFF*4	Прямое соединение
ЭБУ полного привода	Щиток приборов в сборе	Сигнал контрольной лампы A/T P Сигнал контрольной лампы 4LO Сигнал контрольной лампы блокировки межосевого дифференциала Сигнал контрольной лампы аварийного состояния блокировки заднего дифференциала*5	CAN
ЭБУ системы противоскольжения	Щиток приборов в сборе	Сигнал контрольной лампы ABS Сигнал контрольной лампы SLIP Сигнал скорости автомобиля Сигнал контрольной лампы состояния тормозной системы Сигнал контрольной лампы CRAWL Сигнал контрольной лампы ограничителя скорости Сигнал контрольной лампы VSC OFF Сигнал контрольной лампы помощи при повороте Сигнал индикатора выбора типа местности*16	CAN
Главный ЭБУ кузова (распределительный блок с левой стороны кожуха)	Щиток приборов в сборе	Сигнал выключателя пряжки ремня безопасности сиденья водителя Сигнал выключателя освещения дверного проема Сигнал контрольной лампы BEAM Сигнал контрольной лампы FRONT FOG Сигнал контрольной лампы REAR FOG6 Сигнал контрольной лампы TAIL Сигнал аварийного состояния DOOR Сигнал контрольной лампы автоматического включения дальнего света18	CAN
ЭБУ ремней безопасности	Щиток приборов в сборе	Сигнал индикатора PCS*7	CAN
ECM	Щиток приборов в сборе	Сигнал контрольной лампы ECT PWR Сигнал температуры ATF Сигнал текущего положения передачи Сигнал положения P рычага переключения передач Сигнал положения R рычага переключения передач Сигнал положения N рычага переключения передач Сигнал положения D рычага переключения передач Сигнал положения 6 рычага переключения передач*8 Сигнал положения 5 рычага переключения передач Сигнал положения 4 рычага переключения передач Сигнал положения 3 рычага переключения передач Сигнал положения 2 рычага переключения передач Сигнал положения 1 рычага переключения передач Сигнал включения спортивного режима Сигнал положения рычага переключения передач Сигнал зуммера отклонения спортивного режима переключения передач Сигнал индикатора ECT SNOW	CAN
ЭБУ рулевого управления с усилителем	Щиток приборов в сборе	Сигнал аварийной лампы состояния усилителя рулевого управления	CAN
ЭБУ контроля дистанции*3	Щиток приборов в сборе	Сигнал индикатора радарной системы круиз-контроля	CAN
ЭБУ системы управления уровнем фар в сборе*11	Щиток приборов в сборе	Сигнал контрольной лампы системы управления уровнем фар	Прямое соединение
ЭБУ устройства поворота фар в сборе*12	Щиток приборов в сборе	Сигнал контрольной лампы системы управления уровнем фар	CAN
Переключатель на рулевом колесе	Щиток приборов в сборе	Сигнал работы выключателей на рулевом колесе	Прямое соединение
Датчик уровня топлива	Щиток приборов в сборе	Сигнал уровня топлива	Прямое соединение
Выключатель проблескового режима указателя поворота в сборе	Щиток приборов в сборе	Сигнал контрольной лампы левого/правого указателя поворота	Прямое соединение
Датчик уровня жидкости стеклоомывателя	Щиток приборов в сборе	Сигнал стеклоомывателя	Прямое соединение
Датчик уровня тормозной жидкости	Щиток приборов в сборе	Сигнал контрольной лампы уровня тормозной жидкости	CAN
Датчик уровня масла*10	Щиток приборов в сборе	Сигнал уровня моторного масла	Прямое соединение
Реостат регулировки освещения	Щиток приборов в сборе	Сигнал подсветки	Прямое соединение
Генератор	Щиток приборов в сборе	Сигнал контрольной лампы CHARGE	Прямое соединение
Датчик давления масла	Щиток приборов в сборе	Сигнал давления масла	Прямое соединение
Датчик положения рулевого колеса*13	Щиток приборов в сборе	Сигнал угла поворота рулевого колеса	CAN
ЭБУ рулевого управления*14	Щиток приборов в сборе	Сигнал угла поворота рулевого колеса	CAN
Многофункциональный дисплей*15	Щиток приборов в сборе	Сигнал навигации	CAN
ЭБУ системы предупреждения о ненадлежащем давлении в шинах*19	Щиток приборов в сборе	Сигнал контрольной лампы предупреждения о ненадлежащем давлении в шинах	CAN

*1: для моделей с многофункциональным дисплеем
*2: для моделей без многофункционального дисплея
*3: Для моделей с динамической радарной системой круиз-контроля
*4: Для моделей с подушками безопасности занавесочного типа
*5: Для моделей с блокировкой заднего дифференциала
*6: Для моделей с задними противотуманными фонарями
*7: Для моделей с предаварийной системой безопасности
*8: Для моделей с автоматической трансмиссией AB60F
*9: Для моделей с 3UR-FE
*10: Кроме моделей с 3UR-FE
*11: Для моделей с автоматической статической системой управления уровнем фар
*12: Для моделей с автоматической динамической системой управления уровнем фар
*13: Для моделей без VGRS
*14: Для моделей с VGRS
*15: Для моделей с системой навигации
*16: для моделей с функцией выбора типа местности
*17: Для моделей с системой круиз-контроля
*18: для моделей с системой автоматического включения дальнего света
*19: для моделей с системой предупреждения о ненадлежащем давлении в шинах
