СИСТЕМА ПОСАДКИ И ЗАПУСКА (для функции запуска), Diagnostic DTC:B2285

Код DTC	Наименование DTC
B2285	Неисправность в цепи сигнала положения блокировки рулевого управления

ОПИСАНИЕ

Этот DTC сохраняется, когда обнаруживается несоответствие между сигналом положения механизма блокировки рулевого управления, поступающим по линии прямой связи от ЭБУ блокировки рулевого управления (привода блокировки рулевого управления в сборе), и сигналом положения механизма блокировки рулевого управления, поступающим по шине LIN.

Tech Tips

При отсоединении провода от отрицательного вывода (-) аккумуляторной батареи и повторного подсоединения его к этому выводу источник питания возвращается к тому же режиму работы, что и до отсоединения провода.

Код DTC	Условие обнаружения DTC	Неисправный участок	Операция подтверждения вывода DTC
B2285	Несоответствие между сигналом положения механизма блокировки рулевого управления, поступающим по линии прямой связи от ЭБУ блокировки рулевого управления (привода блокировки рулевого управления в сборе), и сигналом положения механизма блокировки рулевого управления, поступающим по шине LIN (логика диагностирования за 1 поездку*).	Предохранитель AM2 ЭБУ блокировки рулевого управления (привод блокировки рулевого управления) ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Жгут или разъем	Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи, подождите 30 с, а затем подсоедините провод обратно. Подождите не менее 40 с при выключенном зажигании (заблокированном рулевом колесе), а затем установите выключатель зажигания в состояние ON (ВКЛ) (ACC) (для разблокировки рулевого управления) и снова подождите не менее 40 с.

*: Регистрируется только при наличии неисправности и включенном зажигании (IG).

Состояние автомобиля и аварийный режим при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности	Аварийный режим при обнаружении неисправности
Невозможно запустить двигатель.	ЭБУ не передает запрос запуска двигателя.

Связанные параметры режимов Data List и Active Test
DTC	Параметр Data List	Параметр Active Test
B2285	Power Source Control Steering Unlock Switch Entry&Start Power Supply Short Motor Driver Short Lock Bar Stuck Error	-

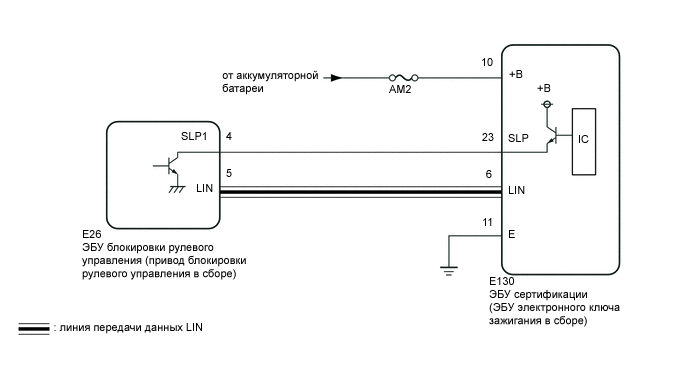

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

При использовании GTS с выключенным зажиганием двигателя, подсоедините GTS к DLC3 и включайте и выключайте освещение проема двери с интервалами 1,5 секунды или менее до тех пор, пока не начнется обмен данными между GTS и автомобилем. Затем выберите тип автомобиля в ручном режиме и перейдите в следующие пункты меню:

Body Electrical / Entry&Start. При использовании GTS периодически включайте и выключайте выключатель освещения дверного проема с интервалом не более 1,5 с, чтобы поддерживать связь между GTS и автомобилем.
Система посадки и запуска (при реализации функции запуска) обменивается данными с использованием мультиплексной системы передачи данных (системы передачи данных LIN) и системы передачи данных CAN. Выполните диагностику связи согласно указаниям раздела "Процедура поиска неисправностей" (см. стр. Click here). Приступать к диагностике системы посадки и запуска (функции запуска) следует только после подтверждения нормальной работы систем передачи данных.
Прежде чем заменять ЭБУ сертификации (ЭБУ электронного ключа зажигания) или ЭБУ блокировки рулевого управления (привод блокировки рулевого управления в сборе), изучите меры предосторожности для системы посадки и запуска (функции запуска) (см. стр. Click here).
Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
После ремонта выполните операцию подтверждения вывода кодов DTC и убедитесь, что коды DTC не выводятся снова.

ПОРЯДОК ВЫПОЛНЕНИЯ

ПРОВЕРЬТЕ НАЛИЧИЕ КОДА DTC (СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ LIN)
1. Проверьте коды DTC (см. стр. Click here).

  OK

  DTC B2785 системы передачи данных LIN в это же время не выводятся.
  Tech Tips
  - Когда функции блокировки и разблокировки рулевого управления не действуют, выключатель зажигания нельзя перевести в состояние ON (ВКЛ) (IG), а двигатель невозможно запустить.
  - Если передача данных по шине LIN недоступна, блокировка и разблокировка рулевого колеса невозможны.
NG
ПЕРЕЙДИТЕ К КОДУ DTC B2785 (см. стр. Click here)

OK

OK
DTC B2785 системы передачи данных LIN в это же время не выводятся.

СНИМИТЕ ПОКАЗАНИЯ GTS (STEERING UNLOCK SWITCH)

Подключите GTS к DLC3.
Включите зажигание (IG).
Включите GTS.
Войдите в следующие меню: Body Electrical / Power Source Control / Data List.

Снимите показания параметров в режиме Data List, отображаемые на дисплее GTS.

Power Source Control
Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
Steering Unlock Switch	Состояние сигнала датчика разблокировки рулевого управления, поступающего с привода блокировки рулевого управления / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): рулевое управление разблокировано OFF (ВЫКЛ): Рулевое управление заблокировано	Когда рычаг переключения передач находится в положении P (для моделей с автоматической трансмиссией) и зажигание выключено, при открывании и последующем закрывании любой двери рулевое управление блокируется. Когда ключ находится внутри автомобиля, и зажигание включено (ACC или IG), рулевое управление разблокируется. Когда сигнал разблокировки рулевого управления принимает значение OFF (ВЫКЛ), двигатель запустить невозможно.

Результат
Результат		Следующий шаг
Значение параметра Data List не изменяется.		А
Значение параметра Data List изменяется.	для моделей с наклонной телескопической рулевой колонкой с ручным приводом	B
Значение параметра Data List изменяется.	Для моделей с наклонной телескопической рулевой колонкой с электроприводом	C

ЗАМЕНИТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ) (см. стр. Click here)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ)

Отсоедините разъем E130 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

Обозначения на рисунке
*a	Вид спереди разъема со стороны жгута проводов: (к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение

Подключение диагностического прибора	Условие	Заданные условия
E130-10 (+B) - масса	Всегда	11 - 14 В

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ В ЦЕПИ, ПОДКЛЮЧЕННОЙ К ИСТОЧНИКУ ПИТАНИЯ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА)

Отсоедините разъем E130 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

Обозначения на рисунке
*a	Вид спереди разъема со стороны жгута проводов: (к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление

Подключение диагностического прибора	Условие	Заданные условия
E130-11 (E) - масса	Всегда	Менее 1 Ом

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПРОВЕРЬТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ)

Подсоедините разъем E26 ЭБУ блокировки рулевого управления (привода блокировки рулевого управления в сборе).
Подсоедините разъем E130 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

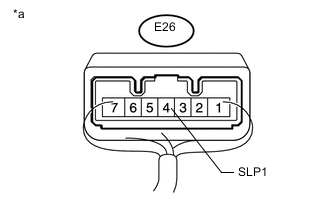

Обозначения на рисунке
*a	Устройство с подсоединенным жгутом проводов (ЭБУ блокировки рулевого управления (привод блокировки рулевого управления в сборе))

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление

Подключение диагностического прибора

Условие

Заданные условия

Положительный (+) щуп диагностического прибора → E26-4 (SLP1)

Отрицательный щуп (-) диагностического прибора → масса

Рулевое управление блокировано*

10 кОм или более

Рулевое управление разблокировано*

Менее 1 Ом

Tech Tips

*: Рулевое колесо блокируется, если любая дверь открывается, а затем закрывается, когда рычаг переключения передач находится в положении P, и зажигание выключено. Когда затем зажигание включается (ACC или IG), рулевое управление разблокируется.
DTC B2285 может регистрироваться вследствие неисправности в приводе ЭБУ блокировки рулевого управления (приводе блокировки рулевого управления в сборе). Сигналы положений блокировки и разблокировки рулевого управления передаются ЭБУ блокировки рулевого управления (приводом блокировки рулевого управления в сборе) в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

Результат
Результат		Перейти к
OK		А
NG	для моделей с наклонной телескопической рулевой колонкой с ручным приводом	B
NG	Для моделей с наклонной телескопической рулевой колонкой с электроприводом	C

ЗАМЕНИТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ) (см. стр. Click here)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ - ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ))

Отсоедините разъем E130 ЭБУ сертификации (ЭБУ электронного ключа зажигания).
Отсоедините разъем E26 ЭБУ блокировки рулевого управления (привода блокировки рулевого управления в сборе).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление

Подключение диагностического прибора	Условие	Заданные условия
E130-23 (SLP) - E26-4 (SLP1)	Всегда	Менее 1 Ом
E130-23 (SLP) или E26-4 (SLP1) - масса	Всегда	10 кОм или более

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
