ЭБУ СЕТЕВОГО ШЛЮЗА (для моделей с правосторонним рулевым управлением) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с подушкой безопасности для защиты коленей водителя)

    CAUTION:

    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  3. СНИМИТЕ НАКЛАДКУ ПОРОГА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ


    1. Для моделей с люком:

      Снимите опорную накладку передней двери (см. стр. Click here).

    2. Для моделей без люка:

      Снимите опорную накладку передней двери (см. стр. Click here).

  4. СНИМИТЕ ПОДУШКУ ОТДЕЛОЧНОЙ НАКЛАДКИ ПАНЕЛИ ПРИБОРОВ № 2


    1. Для моделей без крышки вещевого ящика в облицовке туннеля пола:


      1. Снимите подушку отделочной накладки панели приборов № 2 (см. стр. Click here).

    2. Для моделей с холодильной камерой:


      1. Снимите подушку отделочной накладки панели приборов № 2 (см. стр. Click here).

    3. Для моделей без холодильной камеры:


      1. Снимите подушку отделочной накладки панели приборов № 2 (см. стр. Click here).

  5. СНИМИТЕ ПРАВУЮ НИЖНЮЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ


    1. Для моделей без крышки вещевого ящика в облицовке туннеля пола:


      1. Снимите нижнюю правую накладку панели приборов в сборе (см. стр. Click here).

    2. Для моделей с холодильной камерой:


      1. Снимите нижнюю правую накладку панели приборов в сборе (см. стр. Click here).

    3. Для моделей без холодильной камеры:


      1. Снимите нижнюю правую накладку панели приборов в сборе (см. стр. Click here).

  6. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 1

    Click here

  7. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 2

    Click here

  8. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с подкузовной панелью пола)

    Click here

  9. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1

    Click here

  10. СНИМИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1

    Click here

  11. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (для моделей с подушкой безопасности для защиты коленей водителя)

    Click here

  12. СНИМИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ (для моделей без подушки безопасности для защиты коленей водителя)

    Click here

  13. СНИМИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА

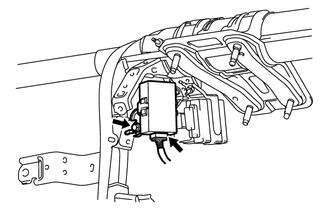

    A01X383

    1. Отсоедините разъем.

    2. Отверните гайку и снимите ЭБУ.
