ЭБУ СЕТЕВОГО ШЛЮЗА (для моделей с левосторонним рулевым управлением) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

   Note

   После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).

2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

   CAUTION:

   После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

   Note

   После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

3. СНИМИТЕ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1

   Click here

4. СНИМИТЕ ПРАВУЮ НИЖНЮЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

   Click here

5. СНИМИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

   Click here

6. СНЯТЬ НАКЛАДКУ ПОРОГА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

   Click here

7. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ

   Click here

8. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА

   Click here

9. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ПЕРЕДНЕГО ПАССАЖИРА В СБОРЕ

   Click here

10. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 3

    Click here

11. СНИМИТЕ РУЧКУ КРЫШКИ ЯЩИКА ПАНЕЛИ ПРИБОРОВ

    Click here

12. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2

    Click here

13. СНИМИТЕ РЕЛЕ ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ

    Click here

14. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ПРАВОЙ СТОРОНЫ КОЖУХА




    1.

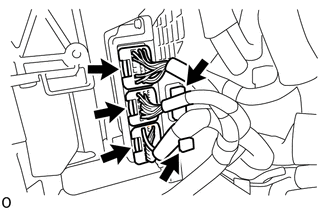

       Отсоедините 5 разъемов.

    2.

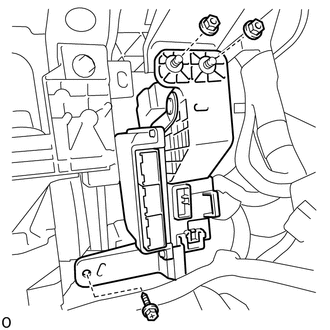

       Выверните винт, отверните 2 гайки и извлеките распределительный блок с правой стороны кожуха.

    3.

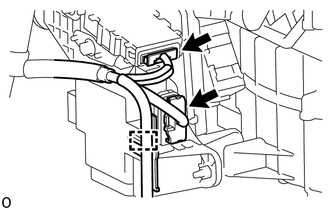

       Освободите зажимы жгута проводов и отсоедините 2 разъема с обратной стороны.

15. СНИМИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА




    1.

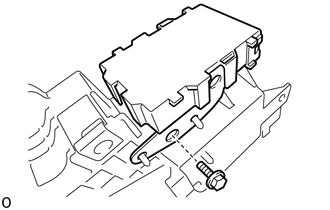

       Отверните болт и снимите ЭБУ сетевого шлюза.
