СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с левосторонним рулевым управлением без ЭБУ центрального сетевого шлюза) Обрыв в главной шине CAN

ОПИСАНИЕ

В главной шине CAN и/или вспомогательной шине CAN разъема DLC3 может быть обрыв, если сопротивление между контактами 6 (CANH) и 14 (CANL) разъема DLC3 составляет 70 Ом и более.

Неисправность Неисправный участок
Сопротивление между контактами 6 (CANH) и 14 (CANL) разъема DLC3 составляет не менее 70 Ом.

  • Главная шина CAN и разъем

  • ECM

  • Щиток приборов в сборе

  • Разъем или вспомогательная шина CAN DLC3

  • Разъем распределительного блока шины CAN № 1

  • Разъем распределительного блока шины CAN № 2

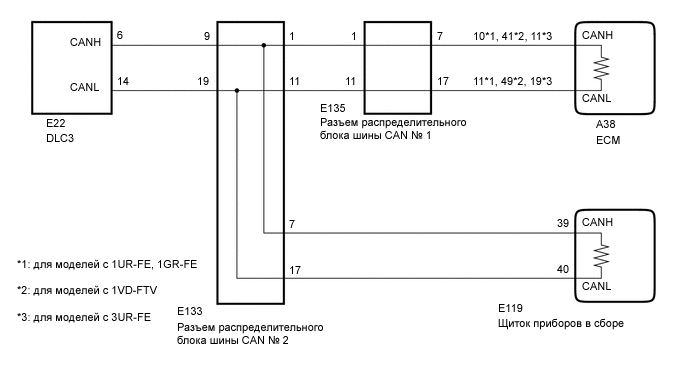

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001X9GE02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не трогая замок зажигания, другие переключатели и не открывая/закрывая двери. После этого, отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).

Tech Tips


  • Управление замком зажигания, любыми выключателями или связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ECM - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN № 1)


    1. B001YT4E02
      Обозначения на рисунке
      *A для моделей с 1UR-FE, 1GR-FE
      *B для моделей с 1VD-FTV
      *C Для моделей с 3UR-FE
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ECM)

      Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    2. Отсоедините разъем ЭБУ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      для моделей с 1UR-FE, 1GR-FE:
      Подключение диагностического прибора Условие Заданные условия
      A38-10 (CANH) - A38-11 (CANL) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108 - 132 Ом
      Для моделей с 1VD-FTV:
      Подключение диагностического прибора Условие Заданные условия
      A38-41 (CANH) - A38-49 (CANL) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108 - 132 Ом
      Для моделей с 3UR-FE:
      Подключение диагностического прибора Условие Заданные условия
      A38-11 (CANH) - A38-19 (CANL) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108 - 132 Ом
      Результат
      Результат Перейти к
      OK (для моделей с 1UR-FE) А
      OK (для моделей с 1VD-FTV) B
      OK (для моделей с 1GR-FE) C
      OK (для моделей с 3UR-FE) D
      NG E

    А

    ЗАМЕНИТЕ ECM (см. стр. Click here)

    B

    ЗАМЕНИТЕ ECM (см. стр. Click here)

    C

    ЗАМЕНИТЕ ECM (см. стр. Click here)

    D

    ЗАМЕНИТЕ ECM (см. стр. Click here)

    E

  2. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем A38 ECM.


    ДАЛЕЕ

  3. ПРОВЕРЬТЕ ШИНЫ CAN НА ОБРЫВ (ЩИТОК ПРИБОРОВ В СБОРЕ — РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2)


    1. B001VKJE01
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к щитку приборов в сборе)

      Отсоедините разъем щитка приборов.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      E119-39 (CANH) - E119-40 (CANL) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108 - 132 Ом

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)

    NG

  4. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем E119 щитка приборов.


    ДАЛЕЕ

  5. ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1)


    1. Отсоедините разъем распределительного блока шины CAN № 1.

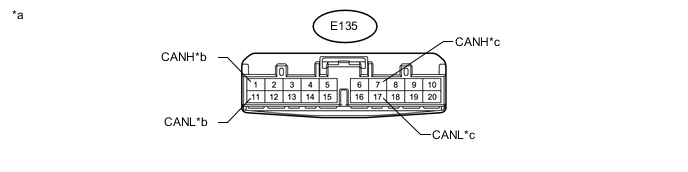

      B001XVWE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 1)

      		 *b к разъему № 2 распределительного блока шины CAN
      *c К ECM - -

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия Куда подсоединить
      E135-1 (CANH) - E135-11 (CANL) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108 - 132 Ом Разъем распределительного блока шины CAN № 2
      E135-7 (CANH) - E135-17 (CANL) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108 - 132 Ом ECM
      Результат
      Результат Следующий шаг
      OK А
      NG (главная шина CAN ECM) B
      NG (главная шина CAN распределительного блока шины CAN № 2) C

    А

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1

    B

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN № 1 - ECM)

    C

  6. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем E135 распределительного блока шины CAN № 1.


    ДАЛЕЕ

  7. ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2)


    1. Отсоедините разъем распределительного блока шины CAN № 2.

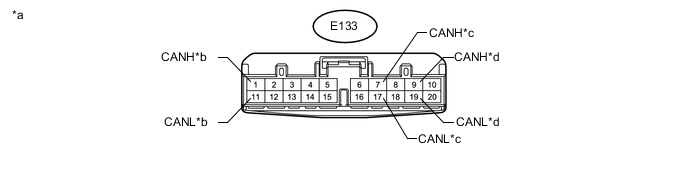

      B001ZPWE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 2)

      		 *b к разъему № 1 распределительного блока шины CAN
      *c К щитку приборов в сборе *d К DLC3

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия Куда подсоединить
      E133-1 (CANH) - E133-11 (CANL) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108 - 132 Ом Разъем распределительного блока шины CAN № 1
      E133-7 (CANH) - E133-17 (CANL) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108 - 132 Ом Щиток приборов в сборе
      E133-9 (CANH) - E133-19 (CANL) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более DLC3
      Результат
      Результат Следующий шаг
      OK А
      NG (главная шина CAN щитка приборов) B
      NG (главная шина CAN распределительного блока шины CAN № 1) C
      NG (вспомогательная шина CAN DLC3) D

    А

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2

    B

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 — ЩИТОК ПРИБОРОВ В СБОРЕ)

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN № 1)

    D

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2 - DLC3)
