СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с левосторонним рулевым управлением без ЭБУ центрального сетевого шлюза)

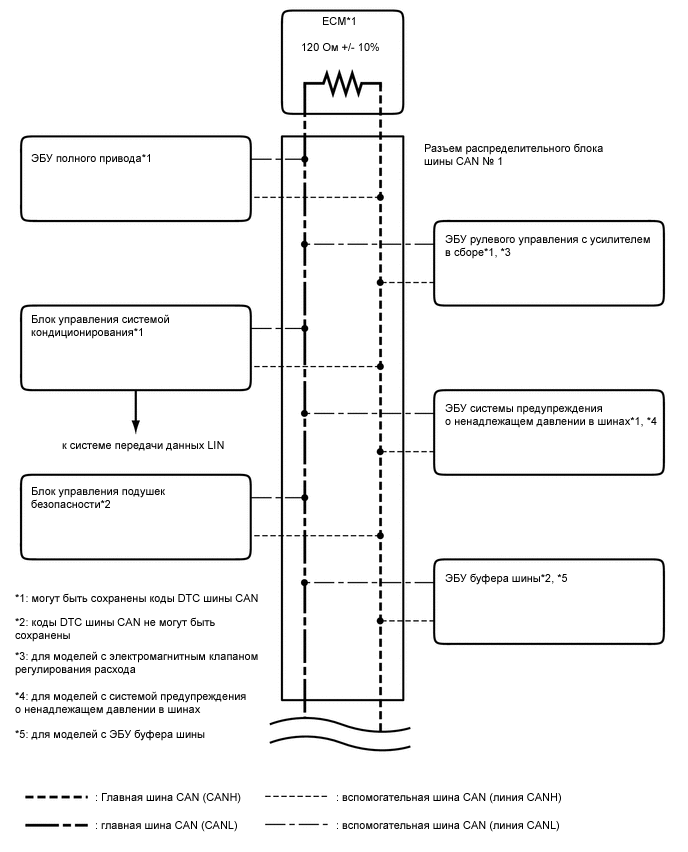

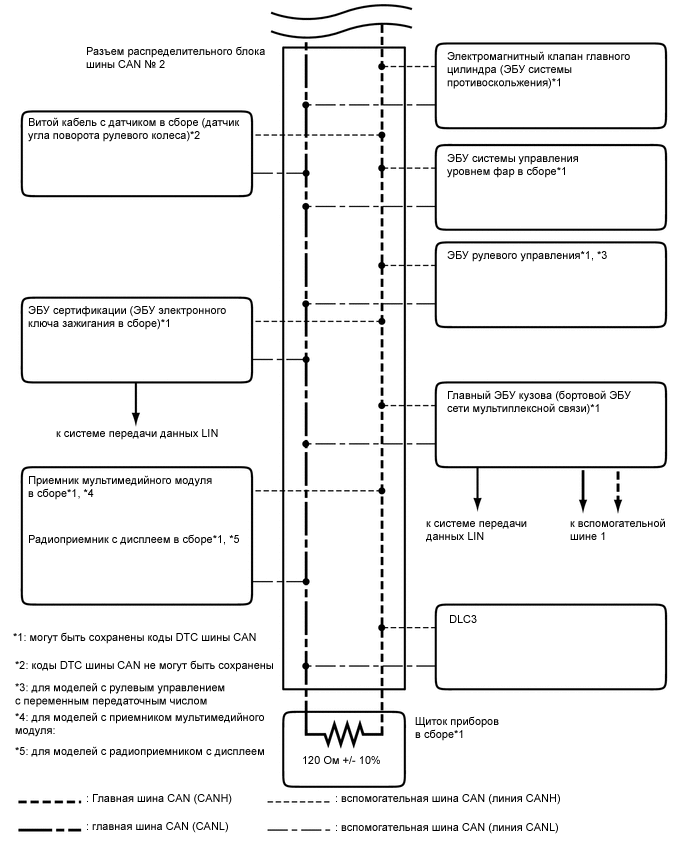

СХЕМА СИСТЕМЫ

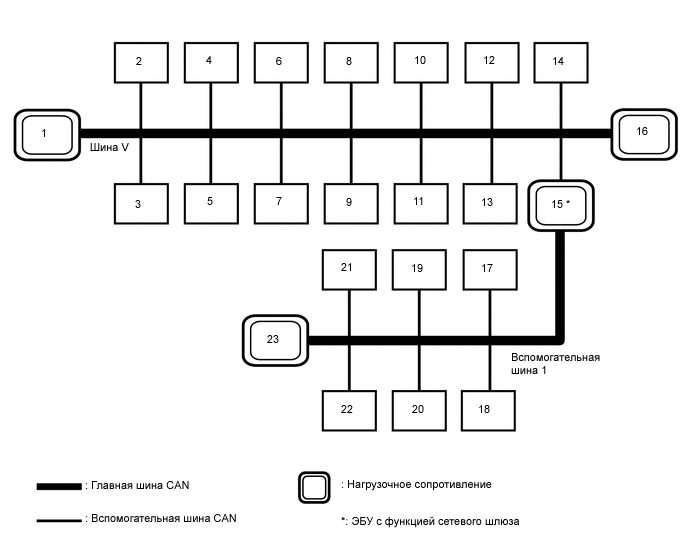

№	Название ЭБУ/датчика
1	ECM
2	DLC3
3	ЭБУ полного привода
4	ЭБУ системы предупреждения о ненадлежащем давлении в шинах*1
5	Блок управления системы SRS
6	Блок управления системой кондиционирования
7	ЭБУ системы управления уровнем фар
8	Электромагнитный клапан главного цилиндра (ЭБУ системы противоскольжения)
9	ЭБУ рулевого управления*2
10	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*3
11	ЭБУ рулевого управления с усилителем в сборе*4
12	Витой кабель с датчиком в сборе (датчик угла поворота рулевого колеса)
13	Приемник мультимедийного модуля в сборе9 Радиоприемник с дисплеем в сборе10
14	ЭБУ буфера шины*11
15	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
16	Щиток приборов в сборе
17	ЭБУ электропривода правого наружного зеркала в сборе*5
18	ЭБУ электропривода левого наружного зеркала в сборе*5
19	Переключатель электропривода сиденья в сборе*5
20	Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты*6
21	Блок автоматизированного привода двери багажного отделения (ЭБУ автоматизированного привода двери багажного отделения)*7
22	Главный ЭБУ кузова № 2*8
23	Контакт распределительного блока шины CAN № 3

*1: для моделей с системой предупреждения о ненадлежащем давлении в шинах
*2: для моделей с рулевым управлением с переменным передаточным числом
*3: для моделей с системой посадки и запуска
*4: для моделей с электромагнитным клапаном регулирования расхода
*5: для моделей с запоминающим устройством
*6: для моделей с наклонной телескопической рулевой колонкой с электроприводом
*7: для моделей с системой автоматизированного привода двери багажного отделения
*8: для моделей с доводчиком заднего откидного борта
*9: для моделей с приемником мультимедийного модуля
*10: для моделей с радиоприемником с дисплеем
*11: для моделей с ЭБУ буфера шины

ШИНА V

ВСПОМОГАТЕЛЬНАЯ ШИНА 1
