СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с левосторонним рулевым управлением с ЭБУ центрального сетевого шлюза) Прекращение обмена данными с ЭБУ системы противоскольжения

ОПИСАНИЕ

Неисправность Признак Неисправный участок
Прекращение обмена данными с ЭБУ системы противоскольжения

Выполняется любое из следующих условий:


  • На экране "Communication Bus Check" (проверка шины передачи данных) GTS для параметра "Skid Control (ABS/VSC/TRAC)" отображается прекращение обмена данными (см. стр. Click here)

  • Выводимые коды DTC системы передачи данных (начинающиеся на U) соответствуют "Режиму прекращения обмена данными с ЭБУ системы противоскольжения" в "Таблице комбинаций кодов DTC" (см. стр. Click here)


  • Вспомогательная шина CAN или разъем электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения)

  • Цепь питания электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения)

  • Цепь массы электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения)

  • Электромагнитный клапан главного цилиндра (ЭБУ системы противоскольжения)

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001YDSE04

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • По причине того, что порядок диагностики важен для обеспечения правильной диагностики, начните с процедур поиска неисправностей в случае появления кодов DTC, относящихся к системе передачи данных CAN (см. стр. Click here).

  • Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не трогая замок зажигания, другие переключатели и не открывая/закрывая двери. После этого, отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

  • После ремонта выполните процедуру проверки кодов DTC и убедитесь, что коды DTC не выводятся снова.

  • Процедура проверки кодов DTC: Дайте радарной системе круиз-контроля отработать в режиме контроля дистанции между автомобилями в течение 2,6 секунды или более.

  • После ремонта выполните проверку шины CAN и убедитесь, что отображаются все ЭБУ и датчики, подсоединенные к системе передачи данных CAN (См. стр. Click here).

Tech Tips


  • Управление замком зажигания, любыми выключателями или связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА CAN ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

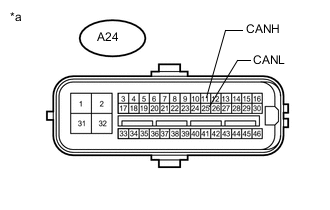

    1. B001YR2E02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к электромагнитному клапану главного цилиндра [ЭБУ системы противоскольжения])

      Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    2. Отсоедините разъем электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A24-11 (CANH) - A24-25 (CANL) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом

    NG
    OK
  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ - АКУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    1. B001XYCE04
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к электромагнитному клапану главного цилиндра [ЭБУ системы противоскольжения])

      Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

      Note

      После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

    2. Отсоедините разъем электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      A24-2 (+BM1) - масса Всегда 11-14 В
      A24-31 (+BS) - масса Всегда 11-14 В
      A25-2 (+BM2) - масса Всегда 11-14 В
      A24-46 (IG1) - масса Зажигание включено 11-14 В
      A25-1 (IG2) - масса Зажигание включено 11-14 В
    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A24-1 (GND1) - масса Всегда Менее 1 Ом
      A24-32 (GND2) - масса Всегда Менее 1 Ом
      A25-4 (GND3) - масса Всегда Менее 1 Ом

    OK
    NG
