СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с левосторонним рулевым управлением с ЭБУ центрального сетевого шлюза) КОНТАКТЫ ЭБУ

Note


  • После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

  • Выключите зажигание перед измерением сопротивления между главными и вспомогательными шинами CAN.

  • Выключите зажигание перед проверкой короткого замыкания шины CAN на массу.

  • Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не трогая замок зажигания, другие переключатели и не открывая/закрывая двери. После этого отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • В данном разделе приведены стандартные значения для всех компонентов, связанных с CAN.

Tech Tips


  • Управление замком зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.


  1. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА


    1. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1

      B001W3AE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 1)

      		 *b Для разъема распределительного блока шины CAN № 2
      *c для ЭБУ полного привода *d для ЭБУ рулевого управления с усилителем (для моделей с электромагнитным клапаном регулирования расхода)
      *e для ЭБУ системы SRS *f для ЭБУ системы предупреждения о ненадлежащем давлении в шинах (для моделей с системой предупреждения о ненадлежащем давлении в шинах)
      *g для ЭБУ двигателя *h для блока управления системой кондиционирования
      *i для ЭБУ центрального сетевого шлюза - -
      Разъем распределительного блока шины CAN № 1 Цвет проводки Куда подсоединить
      E135-1 (CANH) SB Разъем распределительного блока шины CAN № 2
      E135-11 (CANL) W
      E135-2 (CANH) P ЭБУ полного привода
      E135-12 (CANL) W
      E135-3 (CANH) LG ЭБУ рулевого управления с усилителем*1
      E135-13 (CANL) W
      E135-4 (CANH) GR Блок управления системы SRS
      E135-14 (CANL) W
      E135-5 (CANH) R ЭБУ системы предупреждения о ненадлежащем давлении в шинах*2
      E135-15 (CANL) W
      E135-7 (CANH) В ECM
      E135-17 (CANL) W
      E135-8 (CANH) G Блок управления системой кондиционирования в сборе
      E135-18 (CANL) W
      E135-9 (CANH) L ЭБУ центрального сетевого шлюза
      E135-18 (CANL) W

      • *1: для моделей с электромагнитным клапаном регулирования расхода

      • *2: для моделей с системой предупреждения о ненадлежащем давлении в шинах

    2. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2

      B001YOYE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 2)

      		 *b Для разъема распределительного блока шины CAN № 1
      *c для главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) *d для электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения)
      *e для ЭБУ устройства поворота фар в сборе *f для ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) (для моделей с системой посадки и запуска)
      *g для щитка приборов *h для ЭБУ рулевого управления (для моделей с VGRS)
      *i для витого кабеля с датчиком в сборе (датчика угла поворота рулевого колеса) - -
      Разъем распределительного блока шины CAN № 2 Цвет проводки Куда подсоединить
      E133-1 (CANH) SB Разъем распределительного блока шины CAN № 1
      E133-11 (CANL) W
      E133-2 (CANH) G Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      E133-12 (CANL) W
      E133-3 (CANH) L Электромагнитный клапан главного цилиндра (ЭБУ системы противоскольжения)
      E133-13 (CANL) W
      E133-4 (CANH) LG ЭБУ устройства поворота фар в сборе
      E133-14 (CANL) B
      E133-6 (CANH) B ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*1
      E133-16 (CANL) W
      E133-7 (CANH) BE Щиток приборов в сборе
      E133-17 (CANL) W
      E133-8 (CANH) R ЭБУ рулевого управления*2
      E133-18 (CANL) W
      E133-10 (CANH) GR Витой кабель с датчиком в сборе (датчик угла поворота рулевого колеса)
      E133-20 (CANL) W

      • *1: для моделей с системой посадки и запуска

      • *2: для моделей с рулевым управлением с переменным передаточным числом

    3. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 3

      B001XPAE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 3)

      		 *b Для разъема распределительного блока шины CAN № 4
      *c Для ЭБУ помощи при движении в сборе (для моделей с предаварийной системой безопасности) *d для ЭБУ центрального сетевого шлюза
      *e для датчика радара миллиметрового диапазона (для моделей с предаварийной системой безопасности) *f Для ЭБУ предупреждения о недопустимой дистанции (для моделей с сенсорной системой помощи при парковке TOYOTA)
      *g для ЭБУ системы помощи при парковке (для моделей с системой монитора типа местности) *h

      • для датчика передней камеры (для моделей с предаварийной системой безопасности)

      • для внутреннего зеркала заднего вида (для моделей без предаварийной системы безопасности, с системой автоматического включения дальнего света)
      Разъем распределительного блока шины CAN № 3 Цвет проводки Куда подсоединить
      E151-3 (CANH) W Разъем распределительного блока шины CAN № 4
      E151-13 (CANL) B
      E151-4 (CANH) L ЭБУ помощи при движении в сборе*1
      E151-14 (CANL) B
      E151-5 (CANH) SB ЭБУ центрального сетевого шлюза
      E151-15 (CANL) B
      E151-6 (CANH) L Датчик радара миллиметрового диапазона*1
      E151-16 (CANL) B
      E151-7 (CANH) В ЭБУ предупреждения о недопустимой дистанции*3
      E151-17 (CANL) B
      E151-8 (CANH) P ЭБУ системы помощи при парковке*4
      E151-18 (CANL) B
      E151-9 (CANH) G

      • Датчик передней камеры*1

      • Внутреннее зеркало заднего вида в сборе*2, *5
      E151-19 (CANL) B

      • *1: для моделей с предаварийной системой безопасности

      • *2: для моделей без предаварийной системы безопасности

      • *3: для моделей с сенсорной системой помощи при парковке TOYOTA

      • *4: для моделей с системой монитора типа местности

      • *5: для моделей с системой автоматического включения дальнего света

    4. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 4

      Tech Tips

      Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующее обслуживание.

      B001VSZE01
      Обозначения на рисунке
      *1 Разъем распределительного блока шины CAN № 4 - -
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока шины CAN № 4)

      		 - -
      Разъем распределительного блока шины CAN № 4 Цвет проводки Куда подсоединить
      K56-1 (CANH) W Разъем распределительного блока шины CAN № 3
      K56-2 (CANL) B
      K57-1 (CANH) SB Контакт распределительного блока шины CAN № 1
      K57-2 (CANL) B
      K58-1 (CANH) R Левый датчик системы контроля слепых зон*1
      K58-2 (CANL) B
      K65-1 (CANH) L ЭБУ управления подвеской*2
      K65-2 (CANL) B

      • *1: для моделей с системой контроля слепых зон

      • *2: для моделей с активной подвеской с регулировкой высоты

    5. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 5

      B001ZS2E01
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока шины CAN № 5)

      		 *b для ЭБУ центрального сетевого шлюза
      *c для ЭБУ буфера шины (для моделей с ЭБУ буфера шины) *d

      • для приемника мультимедийного модуля (для моделей с приемником мультимедийного модуля)

      • для радиоприемника с дисплеем в сборе (для моделей с радиоприемником с дисплеем)
      *e Для разъема распределительного блока шины CAN № 6 - -
      Разъем распределительного блока шины CAN № 5 Цвет проводки Куда подсоединить
      E152-8 (CANH) R ЭБУ центрального сетевого шлюза
      E152-19 (CANL) GR
      E152-9 (CANH) BE ЭБУ буфера шины*1
      E152-20 (CANL) GR
      E152-10 (CANH) G

      • Приемник мультимедийного модуля*2

      • Радиоприемник с дисплеем в сборе*3
      E152-21 (CANL) GR
      E152-11 (CANH) BE Разъем распределительного блока шины CAN № 6
      E152-22 (CANL) GR

      • *1: для моделей с ЭБУ буфера шины

      • *2: для моделей с приемником мультимедийного модуля

      • *3: для моделей с радиоприемником с дисплеем

    6. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6

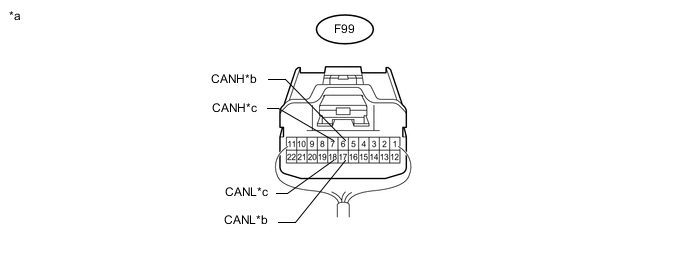

      B001Z3VE01
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока шины CAN № 6)

      		 *b Для разъема распределительного блока шины CAN № 5
      *c Для распределительного терминала CAN № 2 - -
      Разъем распределительного блока шины CAN № 6 Цвет проводки Куда подсоединить
      F99-6 (CANH) BE Разъем распределительного блока шины CAN № 5
      F99-17 (CANL) GR
      F99-7 (CANH) B Контакт распределительного блока шины CAN № 2
      F99-18 (CANL) GR

    7. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 7

      B001VPSE01
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока шины CAN № 7)

      		 *b Для разъема распределительного блока шины CAN № 8
      *c для главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) *d для ЭБУ электропривода левого наружного зеркала в сборе (для моделей с запоминающим устройством)
      *e для переключателя электропривода сиденья (для моделей с запоминающим устройством) *f Для мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты (для моделей с наклонной телескопической рулевой колонкой с электроприводом)
      Разъем распределительного блока шины CAN № 7 Цвет проводки Куда подсоединить
      E134-1 (CANH) W Разъем распределительного блока шины CAN № 8
      E134-12 (CANL) L
      E134-2 (CANH) GR Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      E134-13 (CANL) L
      E134-3 (CANH) BE ЭБУ электропривода левого наружного зеркала в сборе*1
      E134-14 (CANL) L
      E134-4 (CANH) В Переключатель электропривода сиденья в сборе*1
      E134-15 (CANL) L
      E134-5 (CANH) P Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты*2
      E134-16 (CANL) L

      • *1: для моделей с запоминающим устройством

      • *2: для моделей с наклонной телескопической рулевой колонкой с электроприводом

    8. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 8

      B001Z6FE01
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока шины CAN № 8)

      		 *b Для разъема распределительного блока шины CAN № 7
      *c Для разъема распределительного блока шины CAN № 9 *d для ЭБУ электропривода правого наружного зеркала в сборе (для моделей с запоминающим устройством)
      Разъем распределительного блока шины CAN № 8 Цвет проводки Куда подсоединить
      E136-1 (CANH) W Разъем распределительного блока шины CAN № 7
      E136-12 (CANL) L
      E136-2 (CANH) W Разъем распределительного блока шины CAN № 9
      E136-13 (CANL) L
      E136-3 (CANH) LG ЭБУ электропривода правого наружного зеркала в сборе*
      E136-14 (CANL) L

      • *: для моделей с запоминающим устройством

    9. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 9

      B001ZCHE01
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока шины CAN № 9)

      		 *b Для разъема распределительного блока шины CAN № 8
      *c Контакт распределительного блока шины CAN № 3 *d для блока автоматизированного привода двери багажного отделения (ЭБУ автоматизированного привода двери багажного отделения) (для моделей с автоматизированным приводом двери багажного отделения)
      *e для главного ЭБУ кузова № 2 (для моделей с доводчиком заднего откидного борта) - -
      Разъем распределительного блока шины CAN № 9 Цвет проводки Куда подсоединить
      L71-1 (CANH) W Разъем распределительного блока шины CAN № 8
      L71-12 (CANL) L
      L71-2 (CANH) W Контакт распределительного блока шины CAN № 3
      L71-13 (CANL) L
      L71-3 (CANH) В Блок автоматизированного привода двери багажного отделения в сборе (ЭБУ автоматизированного привода двери багажного отделения)*1
      L71-14 (CANL) L
      L71-4 (CANH) LG Главный ЭБУ кузова № 2*2
      L71-15 (CANL) L

      • *1: для моделей с системой автоматизированного привода двери багажного отделения

      • *2: для моделей с доводчиком заднего откидного борта

    10. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 10 (для моделей с предаварийной системой безопасности)

      B001XXGE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к разъему распределительного блока шины CAN № 10)

      		 *b для датчика радара миллиметрового диапазона в сборе
      *c для передней камеры распознавания объектов *d для ЭБУ помощи при движении
      Разъем распределительного блока шины CAN № 10 Цвет проводки Куда подсоединить
      E174-5 (CANH) B Датчик радара миллиметрового диапазона в сборе
      E174-15 (CANL) P
      E174-6 (CANH) R Передняя камера распознавания объектов
      E174-16 (CANL) P
      E174-7 (CANH) W ЭБУ помощи при движении в сборе
      E174-17 (CANL) P
    11. B001ZHJE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к контакту распределительного блока шины CAN № 1)

      КОНТАКТ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1

      Контакт распределительного блока шины CAN № 1 Цвет проводки Куда подсоединить
      K50-3 (CANH) SB Разъем распределительного блока шины CAN № 4
      K50-2 (CANL) B
    12. B001Y7IE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к контакту распределительного блока шины CAN № 2)

      КОНТАКТ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 2

      Контакт распределительного блока шины CAN № 2 Цвет проводки Куда подсоединить
      F98-3 (CANH) B Разъем распределительного блока шины CAN № 6
      F98-2 (CANL) GR
    13. B001XSNE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к контакту распределительного блока шины CAN № 3)

      КОНТАКТ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 3

      Контакт распределительного блока шины CAN № 3 Цвет проводки Куда подсоединить
      L69-3 (CANH) W Разъем распределительного блока шины CAN № 9
      L69-2 (CANL) L

  2. ПРОВЕРЬТЕ DLC3


    1. B001ZDBE04
      Обозначения на рисунке
      *a Вид спереди разъема DLC3

      Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин CAN.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E22-6 (CANH) - E22-14 (CANL) LG - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 66 Ом
      E22-6 (CANH) - E22-4 (CG) LG - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E22-14 (CANL) - E22-4 (CG) W - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E22-6 (CANH) - E22-16 (BAT) LG - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E22-14 (CANL) - E22-16 (BAT) W-L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  3. ПРОВЕРЬТЕ ЭБУ ЦЕНТРАЛЬНОГО СЕТЕВОГО ШЛЮЗА

    B001ZLEE01
    Обозначения на рисунке
    *A Шина 2 *B Шина 3
    *C Шина 5 *D Шина V
    *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ центрального сетевого шлюза)

    		 - -

    1. B001W7SE01
      Обозначения на рисунке
      *A Шина 2
      *B Шина 3
      *C Шина 5
      *D Шина V
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к центральному ЭБУ сетевого шлюза)

      Отсоедините разъем ЭБУ центрального сетевого шлюза.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Шина 2
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E145-18 (CA4H) - E145-17 (CA4L) L - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом
      E145-18 (CA4H) - E145-10 (GND) L - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E145-17 (CA4L) - E145-10 (GND) W - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E145-18 (CA4H) - E145-1 (BATT) L - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E145-17 (CA4L) - E145-1 (BATT) W - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      Шина 3
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E145-6 (CA3H) - E145-21 (CA3L) R - GR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108 - 132 Ом
      E145-6 (CA3H) - E145-10 (GND) R - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E145-21 (CA3L) - E145-10 (GND) GR - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E145-6 (CA3H) - E145-1 (BATT) R – R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E145-21 (CA3L) - E145-1 (BATT) GR - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      Шина 5
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E145-15 (CA5H) - E145-16 (CA5L) SB - B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108 - 132 Ом
      E145-15 (CA5H) - E145-10 (GND) SB - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E145-16 (CA5L) - E145-10 (GND) B - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E145-15 (CA5H) - E145-1 (BATT) SB - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E145-16 (CA5L) - E145-1 (BATT) B - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      Шина V
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E145-14 (CA6H) - E145-10 (GND) LG - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E145-5 (CA6L) - E145-10 (GND) W - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E145-14 (CA6H) - E145-1 (BATT) LG - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E145-5 (CA6L) - E145-1 (BATT) W - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  4. ПРОВЕРЬТЕ ECM

    B001WZXE02
    Обозначения на рисунке
    *A для моделей с 1UR-FE, 1GR-FE *B Для моделей с 3UR-FE
    *C для моделей с 1VD-FTV - -
    *a

    Устройство с неподсоединенным жгутом проводов

    (ECM)

    		 - -

    1. Отсоедините разъемы ECM.

      B001YQME01
      Обозначения на рисунке
      *A для моделей с 1UR-FE, 1GR-FE *B Для моделей с 3UR-FE
      *C для моделей с 1VD-FTV - -
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ECM)

      		 - -

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      для моделей с 1UR-FE, 1GR-FE
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      A38-10 (CANH) - A38-11 (CANL) V - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108-132 Ом
      A38-10 (CANH) - C45-81 (E1) V - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A38-11 (CANL) - C45-81 (E1) W - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A38-10 (CANH) - A38-1 (BATT) V - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      A38-11 (CANL) - A38-1 (BATT) W-L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      Для моделей с 3UR-FE
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      A38-11 (CANH) - A38-19 (CANL) V - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108-132 Ом
      A38-11 (CANH) - C45-81 (E1) V - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A38-19 (CANL) - C45-81 (E1) W - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A38-11 (CANH) - A38-1 (BATT) V - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      A38-19 (CANL) - A38-1 (BATT) W-L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      для моделей с 1VD-FTV
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      A38-41 (CANH) - A38-49 (CANL) V - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108-132 Ом
      A38-41 (CANH) - C45-81 (E1) V - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A38-49 (CANL) - C45-81 (E1) W - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A38-41 (CANH) - A38-20 (BATT) V - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      A38-49 (CANL) - A38-20 (BATT) W-L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  5. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

    B001W3OE02
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (электромагнитный клапан главного цилиндра (ЭБУ системы противоскольжения))

    		 - -

    1. B001WA6E01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к электромагнитному клапану главного цилиндра [ЭБУ системы противоскольжения])

      Отсоедините разъем электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      A24-11 (CANH) - A24-25 (CANL) L - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      A24-11 (CANH) - A24-1 (GND1) L - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A24-25 (CANL) - A24-1 (GND1) W - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A24-11 (CANH) - A24-2 (+BM1) L - B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      A24-25 (CANL) - A24-2 (+BM1) W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  6. ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

    B001YJZE04
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (блок управления системой кондиционирования)

    		 - -

    1. B001VQVE04
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к блоку управления системой кондиционирования)

      Отсоедините разъемы блока управления системой кондиционирования.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Условие Заданные условия
      E35-3 (CANH) - E35-4 (CANL) G-W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      E35-3 (CANH) - E36-1 (GND) G - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E35-4 (CANL) - E36-1 (GND) W - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E35-3 (CANH) - E36-6 (+B1) G - LG Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E35-4 (CANL) - E36-6 (+B1) W - LG Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  7. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ЛЕВОЙ СТОРОНЫ КОЖУХА И ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    B001VKBE02
    Обозначения на рисунке
    *A Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с 2 разъемами *B Шина 2
    *C Вспомогательная шина 1 - -
    *1 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) - -
    B001YAXE02
    Обозначения на рисунке
    *A Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с 3 разъемами *B Шина 2
    *C Вспомогательная шина 1 - -
    *1 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) - -

    1. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с левого распределительного блока со стороны кожуха в сборе (см. стр. Click here).

      B001WG6E01
      Обозначения на рисунке
      *A Шина 2 *B Вспомогательная шина 1
      *a

      Вид сзади разъема со стороны жгута проводов

      (к главному ЭБУ кузова [бортовому ЭБУ сети мультиплексной связи])

      		 *b

      Вид спереди разъема со стороны жгута проводов:

      (к главному ЭБУ кузова [бортовому ЭБУ сети мультиплексной связи])

    2. Подсоедините разъемы распределительного блока с левой стороны кожуха.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Шина 2
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E118-14 (CANH) - E118-13 (CANL) G-W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      E118-14 (CANH) - A-11 (GND1) G - нет Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E118-13 (CANL) - A-11 (GND1) W - нет Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E118-14 (CANH) - A-31 (BECU) G - нет Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E118-13 (CANL) - A-31 (BECU) W - нет Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      Вспомогательная шина 1
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E117-9 (CANP) - E117-10 (CANN) GR - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108 - 132 Ом
      E117-9 (CANP) - A-11 (GND1) GR - нет Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E117-10 (CANN) - A-11 (GND1) L - нет Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E117-9 (CANP) - A-31 (BECU) GR - нет Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E117-10 (CANN) - A-31 (BECU) L - нет Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  8. ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    B001YMXE01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (щиток приборов в сборе)

    		 - -

    1. B001XV7E01
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к щитку приборов в сборе)

      Отсоедините разъем щитка приборов.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E119-39 (CANH) - E119-40 (CANL) BE - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108 - 132 Ом
      E119-39 (CANH) - E119-20 (ET) BE - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E119-40 (CANL) - E119-20 (ET) W - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E119-39 (CANH) - E119-21 (B) BE - V Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E119-40 (CANL) - E119-21 (B) W - V Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  9. ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    B001WLME01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (блок управления системы SRS)

    		 - -

    1. B00200BE01
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (блок управления системы SRS)
      *b Вид спереди разъема DLC3

      Отсоедините разъем блока управления системы SRS.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E47-13 (CANH) - E47-22 (CANL) GR - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      E47-13 (CANH) - E47-25 (E1) GR - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E47-22 (CANL) - E47-25 (E1) W - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E47-13 (CANH) - E22-16 (BAT) GR - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E47-22 (CANL) - E22-16 (BAT) W-L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  10. ПРОВЕРЬТЕ ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ (для моделей с приемником мультимедийного модуля)

    B001ZPHE01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (Приемник мультимедийного модуля в сборе)

    		 - -

    1. B001XU4E01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (на приемник мультимедийного модуля в сборе)

      Отсоедините разъем приемника мультимедийного модуля в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      F77-1 (CANH) - F77-2 (CANL) G- GR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      F77-1 (CANH) - F77-12 (GND1) G - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      F77-2 (CANL) - F77-12 (GND1) GR - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      F77-1 (CANH) - F77-17 (+B1) G - V Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      F77-2 (CANL) - F77-17 (+B1) GR - V Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  11. ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (для моделей с радиоприемником с дисплеем)

    B001X8GE01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (Радиоприемник с дисплеем в сборе)

    		 - -

    1. B001VLNE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к радиоприемнику с дисплеем в сборе)

      Отсоедините разъемы радиоприемника с дисплеем в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      F124-9 (CANH) - F124-10 (CANL) G- GR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      F124-9 (CANH) - F120-7 (GND1) G - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      F124-10 (CANL) - F120-7 (GND1) GR - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      F124-9 (CANH) - F120-4 (+B1) G - V Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      F124-10 (CANL) - F120-4 (+B1) GR - V Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  12. ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ (ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА)

    B001Z1AE01
    Обозначения на рисунке
    *A для моделей без системы рулевого управления с переменным передаточным числом, без системы посадки и запуска *B для моделей без системы рулевого управления с переменным передаточным числом, с системой посадки и запуска
    *C для моделей с рулевым управлением с переменным передаточным числом - -
    *a

    Устройство с неподсоединенным жгутом проводов

    (витой кабель с датчиком (датчик угла поворота рулевого колеса))

    		 - -

    1. Отсоедините разъем витого кабеля с датчиком (датчика угла поворота рулевого колеса).

      B001YKXE01
      Обозначения на рисунке
      *A для моделей без системы рулевого управления с переменным передаточным числом, без системы посадки и запуска *B для моделей без системы рулевого управления с переменным передаточным числом, с системой посадки и запуска
      *C для моделей с рулевым управлением с переменным передаточным числом - -
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к витому кабелю с датчиком в сборе [датчик угла поворота рулевого колеса])

      		 - -

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      для моделей без системы рулевого управления с переменным передаточным числом, без системы посадки и запуска
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E181-4 (CANH) - E181-3 (CANL) GR - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      E181-4 (CANH) - E181-2 (ESS) GR - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E181-3 (CANL) - E181-2 (ESS) W - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E181-4 (CANH) - E181-6 (BAT) GR - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E181-3 (CANL) - E181-6 (BAT) W - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      для моделей без системы рулевого управления с переменным передаточным числом, с системой посадки и запуска
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E121-3 (CANH) - E121-2 (CANL) GR - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      E121-3 (CANH) - E121-1 (ESS) GR - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E121-2 (CANL) - E121-1 (ESS) W - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E121-3 (CANH) - E121-5 (BAT) GR - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E121-2 (CANL) - E121-5 (BAT) W - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      для моделей с рулевым управлением с переменным передаточным числом
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E163-3 (CANH) - E163-2 (CANL) GR - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      E163-3 (CANH) - E163-1 (ESS) GR - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E163-2 (CANL) - E163-1 (ESS) W - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E163-3 (CANH) - E163-5 (BAT) GR - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E163-2 (CANL) - E163-5 (BAT) W - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  13. ПРОВЕРЬТЕ ЭБУ ПОЛНОГО ПРИВОДА

    B001ZCYE01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ полного привода)

    		 - -

    1. B001WGOE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ полного привода)

      Отсоедините разъемы ЭБУ полного привода.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      A27-20 (CANH) - A27-40 (CANL) P - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      A27-20 (CANH) - A28-10 (GND) P - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A27-40 (CANL) - A28-10 (GND) W - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A27-20 (CANH) - A27-21 (+B) P - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      A27-40 (CANL) - A27-21 (+B) W - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  14. ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ (для моделей с системой предупреждения о ненадлежащем давлении в шинах)

    B001XAIE01
    Обозначения на рисунке
    *A для моделей без передней антенны
    *B для моделей с передней антенной
    *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ системы предупреждения о ненадлежащем давлении в шинах)

    1. B00206JE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы предупреждения о ненадлежащем давлении в шинах)

      для моделей без передней антенны:


      1. Отсоедините разъем ЭБУ системы предупреждения о ненадлежащем давлении в шинах.

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
        L65-9 (CANH) - L65-10 (CANL) R - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
        L65-9 (CANH) - L65-12 (GND) R - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        L65-10 (CANL) - L65-12 (GND) W - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        L65-9 (CANH) - L65-7 (+B) R – R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
        L65-10 (CANL) - L65-7 (+B) W - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
    2. B001Z7FE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы предупреждения о ненадлежащем давлении в шинах)
      *b Вид спереди разъема DLC3

      Для моделей с передней антенной:


      1. Отсоедините разъем ЭБУ системы предупреждения о ненадлежащем давлении в шинах.

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
        L75-9 (CANH) - L75-10 (CANL) R - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
        L75-9 (CANH) - L75-12 (GND) R - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        L75-10 (CANL) - L75-12 (GND) W - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
        L75-9 (CANH) - E22-16 (BAT) R - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
        L75-10 (CANL) - E22-16 (BAT) W-L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  15. ПРОВЕРЬТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ (для моделей с VGRS)

    B001VRME01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ рулевого управления с усилителем)

    		 - -

    1. B001ZDHE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ рулевого управления)

      Отсоедините разъемы ЭБУ рулевого управления.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E161-3 (CNH1) - E161-9 (CNL1) R - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      E161-3 (CNH1) - E159-1 (PGND) R - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E161-9 (CNL1) - E159-1 (PGND) W - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E161-3 (CNH1) - E161-7 (+BI) R – R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E161-9 (CNL1) - E161-7 (+BI) W - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  16. ПРОВЕРЬТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ (для моделей с электромагнитным клапаном регулирования расхода)

    B001YF5E01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ рулевого управления с усилителем)

    1. B001VYXE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ рулевого управления с усилителем в сборе)
      *b Вид спереди разъема DLC3

      Отсоедините разъем ЭБУ рулевого управления с усилителем.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E102-1 (CANH) - E102-2 (CANL) LG - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом
      E102-1 (CANH) - E102-3 (GND) LG - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E102-2 (CANL) - E102-3 (GND) W - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E102-1 (CANH) - E22-16 (BAT) LG - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E102-2 (CANL) - E22-16 (BAT) W-L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  17. ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) (для моделей с системой посадки и запуска)

    B001XJCE01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ сертификации [ЭБУ электронного ключа зажигания в сборе])

    		 - -

    1. B001XN0E01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ сертификации [ЭБУ электронного ключа зажигания в сборе])

      Отсоедините разъем ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E130-7 (CANH) - E130-8 (CANL) B - W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      E130-7 (CANH) - E130-11 (E) B - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E130-8 (CANL) - E130-11 (E) W - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E130-7 (CANH) - E130-10 (+B) B - P Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E130-8 (CANL) - E130-10 (+B) W - P Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  18. ПРОВЕРЬТЕ ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР (для моделей с системой автоматического включения дальнего света)

    B001WLIE01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ устройства поворота фар в сборе)

    		 - -

    1. B001WQME01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ устройства поворота фар)
      *b Вид спереди разъема DLC3

      Отсоедините разъем ЭБУ устройства поворота фар.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E101-12 (CANH) - E101-13 (CANL) LG-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом
      E101-12 (CANH) - E101-22 (E1) LG - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E101-13 (CANL) - E101-22 (E1) B - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E101-12 (CANH) - E22-16 (BAT) LG - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E101-13 (CANL) - E22-16 (BAT) B - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  19. ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР (для моделей без системы автоматического включения дальнего света)

    B001WM1E01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ системы управления уровнем фар в сборе)

    		 - -

    1. B001XJ3E01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы управления уровнем фар в сборе)
      *b Вид спереди разъема DLC3

      Отсоедините разъем ЭБУ управления уровнем фар.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E109-6 (CANH) - E109-7 (CANL) LG-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      E109-6 (CANH) - E109-9 (E1) LG - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E109-7 (CANL) - E109-9 (E1) B - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E109-6 (CANH) - E22-16 (BAT) LG - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E109-7 (CANL) - E22-16 (BAT) B - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  20. ПРОВЕРЬТЕ ЭБУ ПОМОЩИ ПРИ ПАРКОВКЕ (для моделей с системой монитора типа местности)

    B001Z5OE01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ системы помощи при парковке)

    		 - -

    1. B002010E01
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ системы помощи при парковке)

      Отсоедините разъемы ЭБУ системы помощи при парковке.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      F76-40 (CANH) - F76-39 (CANL) P-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      F76-40 (CANH) - F75-4 (GND1) P - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      F76-39 (CANL) - F75-4 (GND1) B - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      F76-40 (CANH) - F75-1 (+B) P - G Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      F76-39 (CANL) - F75-1 (+B) B-G Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  21. ПРОВЕРЬТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (для моделей с сенсорной системой помощи при парковке TOYOTA)

    B00201GE01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ предупреждения о недопустимой дистанции в сборе)

    		 - -

    1. B001VZGE01
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ предупреждения о недопустимой дистанции)
      *b Вид спереди разъема DLC3

      Отсоедините разъем ЭБУ предупреждения о недопустимой дистанции.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      F92-17 (R1) - F92-18 (R2) V - B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом
      F92-17 (R1) - F92-30 (E) V - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      F92-18 (R2) - F92-30 (E) B - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      F92-17 (R1) - E22-16 (BAT) V - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      F92-18 (R2) - E22-16 (BAT) B - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  22. ПРОВЕРЬТЕ ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ (для моделей с предаварийной системой безопасности)

    B001WXDE02
    Обозначения на рисунке
    *A Шина 5 *B Локальная шина
    *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ помощи при движении)

    		 - -

    1. B00206ME01
      Обозначения на рисунке
      *A Шина 5
      *B Локальная шина
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ помощи при движении)
      *b Вид спереди разъема DLC3

      Отсоедините разъем ЭБУ помощи при движении.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Шина 5
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E164-10 (CA2H) - E164-11 (CA2L) L - B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом
      E164-10 (CA2H) - E164-28 (GND) L - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E164-11 (CA2L) - E164-28 (GND) B - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E164-10 (CA2H) - E22-16 (BAT) L - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E164-11 (CA2L) - E22-16 (BAT) B - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      Локальная шина
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E164-8 (CA1P) - E164-9 (CA1N) W - P Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом
      E164-8 (CA1P) - E164-28 (GND) W - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E164-9 (CA1N) - E164-28 (GND) P - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E164-8 (CA1P) - E22-16 (BAT) W-L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E164-9 (CA1N) - E22-16 (BAT) P-L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  23. ПРОВЕРЬТЕ ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА (для моделей с предаварийной системой безопасности)

    B001YR6E01
    Обозначения на рисунке
    *A Шина 5 *B Локальная шина
    *a

    Устройство с неподсоединенным жгутом проводов

    (датчик радара миллиметрового диапазона в сборе)

    		 - -

    1. B001Z1FE02
      Обозначения на рисунке
      *A Шина 5
      *B Локальная шина
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику радара миллиметрового диапазона в сборе)
      *b Вид спереди разъема DLC3

      Отсоедините разъем датчика радара миллиметрового диапазона в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Шина 5
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      A72-3 (CA2H) - A72-2 (CA2L) L - B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом
      A72-3 (CA2H) - A72-1 (SGND) L - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A72-2 (CA2L) - A72-1 (SGND) B - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A72-3 (CA2H) - E22-16 (BAT) L - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      A72-2 (CA2L) - E22-16 (BAT) B - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      Локальная шина
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      A72-5 (CA1P) - A72-6 (CA1N) B - P Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108 - 132 Ом
      A72-5 (CA1P) - A72-1 (SGND) B - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A72-6 (CA1N) - A72-1 (SGND) P - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      A72-5 (CA1P) - E22-16 (BAT) B - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      A72-6 (CA1N) - E22-16 (BAT) P-L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  24. ПРОВЕРЬТЕ ПЕРЕДНЮЮ КАМЕРУ РАСПОЗНАВАНИЯ ОБЪЕКТОВ (для моделей с предаварийной системой безопасности)

    B001W12E01
    Обозначения на рисунке
    *A Шина 5
    *B Локальная шина
    *a

    Устройство с неподсоединенным жгутом проводов

    (Передняя камера распознавания объектов)

    1. B001X0OE01
      Обозначения на рисунке
      *A Шина 5
      *B Локальная шина
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к передней камере распознавания объектов)
      *b Вид спереди разъема DLC3

      Отсоедините разъем передней камеры распознавания объектов.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Шина 5
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      R20-5 (CA1P) - R20-11 (CA1N) G - B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом
      R20-5 (CA1P) - R20-10 (GND) G - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      R20-11 (CA1N) - R20-10 (GND) B - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      R20-5 (CA1P) - E22-16 (BAT) G - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      R20-11 (CA1N) - E22-16 (BAT) B - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      Локальная шина
      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      R20-6 (CANH) - R20-12 (CANL) R - P Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 108 - 132 Ом
      R20-6 (CANH) - R20-10 (GND) R - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      R20-12 (CANL) - R20-10 (GND) P - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      R20-6 (CANH) - E22-16 (BAT) R - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      R20-12 (CANL) - E22-16 (BAT) P-L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  25. ПРОВЕРЬТЕ ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА (для моделей без предаварийной системы безопасности, с системой автоматического включения дальнего света)

    B001YP2E01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (внутреннее зеркало заднего вида в сборе)

    		 - -

    1. B001YB2E02

      Отсоедините разъем внутреннего зеркала заднего вида в сборе.

      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к внутреннему зеркалу заднего вида в сборе)
      *b Вид спереди разъема DLC3
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к внутреннему зеркалу заднего вида в сборе)

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      R16-9 (CANH) - R16-10 (CANL) G - B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом
      R16-9 (CANH) - R16-2 (E) G - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      R16-10 (CANL) - R16-2 (E) B - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      R16-9 (CANH) - E22-16 (BAT) G - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      R16-10 (CANL) - E22-16 (BAT) B - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  26. ПРОВЕРЬТЕ ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН (для моделей с системой контроля слепых зон)

    B001ZMPE01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (Левый датчик системы контроля слепых зон)

    		 - -

    1. B001YQXE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левому датчику системы контроля слепых зон)
      *b Вид спереди разъема DLC3

      Отсоедините разъем левого датчика системы контроля слепых зон.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      r2-2 (CA1P) - r2-7 (CA1N) R-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      r2-2 (CA1P) - r2-10 (BRGD) R - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      r2-7 (CA1N) - r2-10 (BRGD) B - BR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      r2-2 (CA1P) - E22-16 (BAT) R - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      r2-7 (CA1N) - E22-16 (BAT) B - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  27. ПРОВЕРЬТЕ ЭБУ УПРАВЛЕНИЯ ПОДВЕСКОЙ (для моделей с активной подвеской с регулировкой высоты)

    B001XOVE01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ управления подвеской)

    		 - -

    1. B001ZJXE01
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ управления подвеской)

      Отсоедините разъем ЭБУ управления подвеской.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      K34-7 (CANH) - K34-8 (CANL) L - B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      K34-7 (CANH) - K34-1 (GND) L - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      K34-8 (CANL) - K34-1 (GND) B - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      K34-7 (CANH) - K34-3 (BAT2) L - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      K34-8 (CANL) - K34-3 (BAT2) B - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  28. ПРОВЕРЬТЕ ЭБУ ЭЛЕКТРОПРИВОДА ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА (для моделей с запоминающим устройством)

    B001XBUE01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ электропривода левого наружного зеркала в сборе)

    		 - -

    1. B001XXLE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ электропривода левого наружного зеркала)

      Отсоедините разъем ЭБУ электропривода левого наружного зеркала.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      I41-9 (CANP) - I41-8 (CANN) BE - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      I41-9 (CANP) - I41-7 (GND) BE - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      I41-8 (CANN) - I41-7 (GND) L - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      I41-9 (CANP) - I41-6 (CPUB) BE - G Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      I41-8 (CANN) - I41-6 (CPUB) L - G Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  29. ПРОВЕРЬТЕ ЭБУ ЭЛЕКТРОПРИВОДА ПРАВОГО НАРУЖНОГО ЗЕРКАЛА (для моделей с запоминающим устройством)

    B001ZIEE01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (ЭБУ электропривода правого наружного зеркала в сборе)

    		 - -

    1. B001YHTE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ электропривода правого наружного зеркала)

      Отсоедините разъем ЭБУ электропривода правого наружного зеркала.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      I38-9 (CANP) - I38-8 (CANN) LG - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      I38-9 (CANP) - I38-7 (GND) LG - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      I38-8 (CANN) - I38-7 (GND) L - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      I38-9 (CANP) - I38-6 (CPUB) LG - G Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      I38-8 (CANN) - I38-6 (CPUB) L - G Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  30. ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (для моделей с наклонной телескопической рулевой колонкой с электроприводом)

    B001YQ8E01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты)

    		 - -

    1. B001X4QE01
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)

      Отсоедините разъем мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E144-3 (CANP) - E144-11 (CANN) P-L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      E144-3 (CANP) - E144-1 (GND) P - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E144-11 (CANN) - E144-1 (GND) L - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E144-3 (CANP) - E144-2 (+B) P - LA-W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E144-11 (CANN) - E144-2 (+B) L - LA-W Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  31. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА СИДЕНЬЯ (для моделей с запоминающим устройством)

    B001WL4E01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (переключатель электропривода сиденья в сборе)

    		 - -

    1. B001XM0E01
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к переключателю электропривода сиденья)

      Отсоедините разъемы переключателя электропривода сиденья.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      c40-8 (MPX1) - c40-7 (MPX2) V - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54-69 Ом
      c40-8 (MPX1) - c39-1 (GND) V - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      c40-7 (MPX2) - c39-1 (GND) L - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      c40-8 (MPX1) - c39-6 (+B) V - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      c40-7 (MPX2) - c39-6 (+B) L - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  32. ПРОВЕРЬТЕ БЛОК АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (ЭБУ АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ) (для моделей с автоматизированным приводом двери багажного отделения)

    B001YNTE01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (Блок автоматизированного привода двери багажного отделения в сборе (ЭБУ автоматизированного привода двери багажного отделения))

    		 - -

    1. B001YK7E02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к блоку автоматизированного привода двери багажного отделения в сборе [ЭБУ автоматизированного привода двери багажного отделения])

      Отсоедините разъем блока автоматизированного привода двери багажного отделения в сборе (ЭБУ автоматизированного привода двери багажного отделения).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      L52-6 (MPX1) - L52-5 (MPX2) V - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом
      L52-6 (MPX1) - L52-11 (GND) V - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      L52-5 (MPX2) - L52-11 (GND) L - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      L52-6 (MPX1) - L52-10 (ECUB) V - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      L52-5 (MPX2) - L52-10 (ECUB) L - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  33. ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА № 2 (для моделей с доводчиком заднего откидного борта)

    B001VO7E01
    Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (главный ЭБУ кузова № 2)

    		 - -

    1. B001WX6E01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к главному ЭБУ кузова № 2)

      Отсоедините разъем главного ЭБУ кузова № 2.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      L50-11 (MPX+) - L50-12 (MPX-) LG - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом
      L50-11 (MPX+) - L50-7 (GND) LG - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      L50-12 (MPX-) - L50-7 (GND) L - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      L50-11 (MPX+) - L50-14 (BECU) LG - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      L50-12 (MPX-) - L50-14 (BECU) L - R Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

  34. ПРОВЕРЬТЕ ЭБУ БУФЕРА ШИНЫ (для моделей с ЭБУ буфера шины)


    1. B001ZL8E02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ буфера шины)
      *b Вид спереди разъема DLC3

      Отсоедините разъем ЭБУ буфера шины.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номера контактов (обозначения) Цвет проводки Положение переключателя Заданные условия
      E173-2 (CAN+) - E173-1 (CAN-) BE - GR Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом
      E173-2 (CAN+) - E22-4 (CG) BE - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E173-1 (CAN-) - E22-4 (CG) GR - W-B Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 200 Ом или более
      E173-2 (CAN+) - E22-16 (BAT) BE - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
      E173-1 (CAN-) - E22-16 (BAT) GR - L Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более
