СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением) Короткое замыкание на GND в шине CAN

ОПИСАНИЕ

Если сопротивление между контактами 6 (CANH) и 4 (CG) или контактами 14 (CANL) и 4 (CG) разъема DLC3 составляет менее 200 Ом, возможно, между шиной CAN и цепью GND имеется короткое замыкание.

Признак Неисправный участок
Сопротивление между контактами 6 (CANH) и 4 (CG) или контактами 14 (CANL) и 4 (CG) разъема DLC3 составляет менее 200 Ом.

  • Короткое замыкание между шинами CAN и цепью GND

  • ECM

  • Центральный блок датчика системы SRS*1

  • ЭБУ устройства поворота фар*2

  • Приемник мультимедийного модуля*3

  • Блок управления системой кондиционирования в сборе

  • ЭБУ сетевого шлюза

  • Главный ЭБУ кузова (распределительный блок с левой стороны кожуха)

  • Щиток приборов в сборе

  • Разъем распределительного блока № 1

  • Разъем распределительного блока № 2

  • Разъем распределительного блока № 3

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001ZBPE01
B001Y18E01
*a Разъем распределительного блока № 3
*b Щиток приборов в сборе

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips

Управление замком зажигания, любыми выключателями или связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).


    ДАЛЕЕ

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ


    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин CAN.

      CAUTION:

      Для автомобилей с системой SRS:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note

      После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).


    ДАЛЕЕ

  3. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ВСПОМОГАТЕЛЬНАЯ ШИНА CAN DLC3)


    1. B001Y95C24
      Обозначения на рисунке
      *a Вид спереди разъема DLC3

      Отсоедините разъем E75 распределительного блока № 3.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E22-6 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E22-14 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К DLC3 (CANH, CANL)

    OK

  4. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем E75 распределительного блока № 3.


    ДАЛЕЕ

  5. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)


    1. B001Y95C24
      Обозначения на рисунке
      *a Вид спереди разъема DLC3

      Отсоедините разъем E72 распределительного блока № 1.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E22-6 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E22-14 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

    OK

  6. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

    Note

    Для моделей без системы подушек безопасности перейдите к разделу "Проверьте шину CAN на короткое замыкание на GND (распределительный блок № 1 - главный ЭБУ кузова)".


    1. B001YU0E02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 1)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E72-4 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E72-15 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS) Click here

    OK

  7. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ГЛАВНЫЙ ЭБУ КУЗОВА)


    1. B001XJKE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 1)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E72-3 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E72-14 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ГЛАВНЫЙ ЭБУ КУЗОВА) Click here

    OK

  8. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЕСМ)


    1. B00206HE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 1)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E72-2 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E72-13 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1

    NG

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЕСМ) Click here

  9. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)


    1. B001YU0E02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 1)
      *b Вид спереди разъема DLC3

      Отсоедините разъем E47 центрального блока управления системы SRS.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E72-4 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E72-15 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЦЕНТРАЛЬНОМУ БЛОКУ УПРАВЛЕНИЯ СИСТЕМЫ SRS (CANH, CANL)

  10. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ГЛАВНЫЙ ЭБУ КУЗОВА)


    1. B001XJKE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 1)
      *b Вид спереди разъема DLC3

      Отсоедините разъем Е3 главного ЭБУ кузова (распределительного блока с левой стороны кожуха).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E72-3 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E72-14 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ЛЕВОЙ СТОРОНЫ КОЖУХА)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ГЛАВНОМУ ЭБУ КУЗОВОМ (CANH, CANL)

  11. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЕСМ)


    1. B00206HE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 1)
      *b Вид спереди разъема DLC3

      Отсоедините разъем A52 ECM.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E72-2 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E72-13 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более
      Результат
      Результат Следующий шаг
      OK (для моделей с 1GR-FE) А
      OK (для моделей с 1UR-FE) B
      OK (для моделей с 1VD-FTV) C
      NG D

    А

    ЗАМЕНИТЕ ECM (см. стр. Click here)

    B

    ЗАМЕНИТЕ ECM (см. стр. Click here)

    C

    ЗАМЕНИТЕ ECM (см. стр. Click here)

    D

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЕСМ (CANH, CANL)

  12. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем E72 распределительного блока № 1.


    ДАЛЕЕ

  13. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)

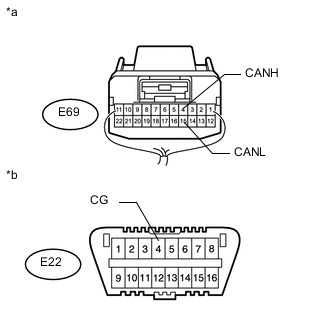

    1. B001Z77E02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 2)
      *b Вид спереди разъема DLC3

      Отсоедините разъем E69 распределительного блока № 2.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E69-4 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E69-15 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)

    OK

  14. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)


    1. B001Y95C24
      Обозначения на рисунке
      *a Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E22-6 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E22-14 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

    OK

  15. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ)

    Note

    Для моделей без системы навигации перейдите к разделу "Проверьте шину CAN на короткое замыкание на GND (разъем распределительного блока № 2 - блок управления системой кондиционирования)"


    1. B001YH6E02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 2)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E69-2 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E69-13 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ) Click here

    OK

  16. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)


    1. B001XWUE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 2)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E69-5 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E69-16 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ) Click here

    OK

  17. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ)

    Note

    Для моделей без динамической автоматической системы управления уровнем фар перейдите к разделу "Проверьте шину CAN на короткое замыкание на GND (распределительный блок № 2 - ЭБУ сетевого шлюза)".

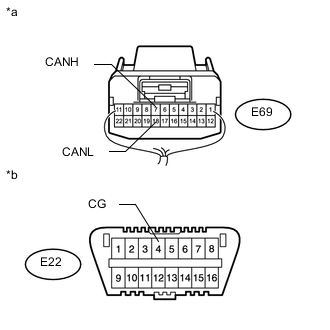

    1. B001ZZUE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 2)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E69-7 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E69-18 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ СИСТЕМЫ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ) Click here

    OK

  18. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЭБУ СЕТЕВОГО ШЛЮЗА)


    1. B001Z5YE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 2)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E69-3 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E69-14 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2

    NG

    ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ СЕТЕВОГО ШЛЮЗА) Click here

  19. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ)


    1. B001YH6E02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 2)
      *b Вид спереди разъема DLC3

      Отсоедините разъем F77 приемника мультимедийного модуля.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E69-2 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E69-13 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ПРИЕМНИКУ МУЛЬТИМЕДИЙНОГО МОДУЛЯ (CANH, CANL)

  20. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)


    1. B001XWUE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 2)
      *b Вид спереди разъема DLC3

      Отсоедините разъем E35*1 или E81*2 блока управления системой кондиционирования.


      • *1: Для моделей с задней системой кондиционирования

      • *2: Для моделей без задней системы кондиционирования

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E69-5 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E69-16 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К БЛОКУ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (CANH, CANL)

  21. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ СИСТЕМЫ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ)


    1. B001ZZUE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 2)
      *b Вид спереди разъема DLC3

      Отсоедините разъем E101 ЭБУ устройства поворота фар.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E69-7 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E69-18 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР (MPX1, MPX2)

  22. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ СЕТЕВОГО ШЛЮЗА)


    1. B001Z5YE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 2)
      *b Вид спереди разъема DLC3

      Отсоедините разъем E31 ЭБУ сетевого шлюза.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E69-3 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E69-14 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ СЕТЕВОГО ШЛЮЗА (CANH, CANL)

  23. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем E69 распределительного блока № 2.


    ДАЛЕЕ

  24. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)


    1. B001X5BE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 3)
      *b Вид спереди разъема DLC3

      Отсоедините разъем E75 распределительного блока № 3.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E75-1 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E75-12 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)

    OK

  25. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЩИТОК ПРИБОРОВ)


    1. B001Y0FE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 3)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E75-3 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E75-14 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3

    NG

  26. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЩИТОК ПРИБОРОВ)


    1. B001Y0FE02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 3)
      *b Вид спереди разъема DLC3

      Отсоедините разъем E7 щитка приборов.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      E75-3 (CANH) - E22-4 (CG) Зажигание выключено 200 Ом или более
      E75-14 (CANL) - E22-4 (CG) Зажигание выключено 200 Ом или более
      Результат
      Результат Перейти к
      OK (для моделей с мультиинформационным дисплеем) А
      OK (для моделей без мультиинформационного дисплея) B
      NG C

    А

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЩИТКУ ПРИБОРОВ (CANH, CANL)
