СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением) Прекращение обмена данными с ЭБУ щитка приборов

ОПИСАНИЕ

Неисправность Признак Неисправный участок
Прекращение обмена данными с ЭБУ щитка приборов

Выполняется любое из следующих условий:


  • В окне "Bus Check" (проверка шин) не отображается "Combination Meter" (щиток приборов).

  • Относится к "Режиму прекращения обмена данными с ЭБУ щитка приборов" в "Таблице комбинации кодов DTC"

  • Источник питания или внутренняя неисправность щитка приборов

  • Щиток приборов в сборе

СХЕМА СОЕДИНЕНИЙ

A01X4VRE14
*1 От аккумуляторной батареи
*2 От реле IG2
*3 Щиток приборов в сборе

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

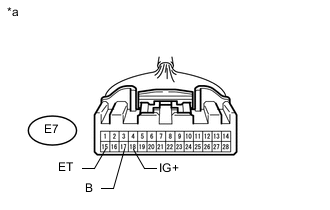

    1. A01X6AQE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к щитку приборов в сборе)

      Отсоедините разъем E7 щитка приборов.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      E7-15 (ET) - масса Всегда Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      E7-17 (B) - масса Всегда 11-14 В
      E7-18 (IG+) - масса Зажигание включено 11-14 В
      Результат
      Результат Перейти к
      OK (для моделей с мультиинформационным дисплеем) А
      OK (для моделей без мультиинформационного дисплея) B
      NG C

    А

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
