СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением) Прекращение обмена данными с ECM

ОПИСАНИЕ

Неисправность Признак Неисправный участок
Прекращение обмена данными с ECM

Выполняется любое из следующих условий:


  • На экране "Bus Check" (проверка шин) не отображается "ECM (Engine)" (ECM (двигатель)).

  • Относится к "Режиму прекращения обмена данными с ЕСМ" в "Таблице обмена данными DTC".

  • Источник питания или внутренняя неисправность ECM

  • ECM

СХЕМА СОЕДИНЕНИЙ

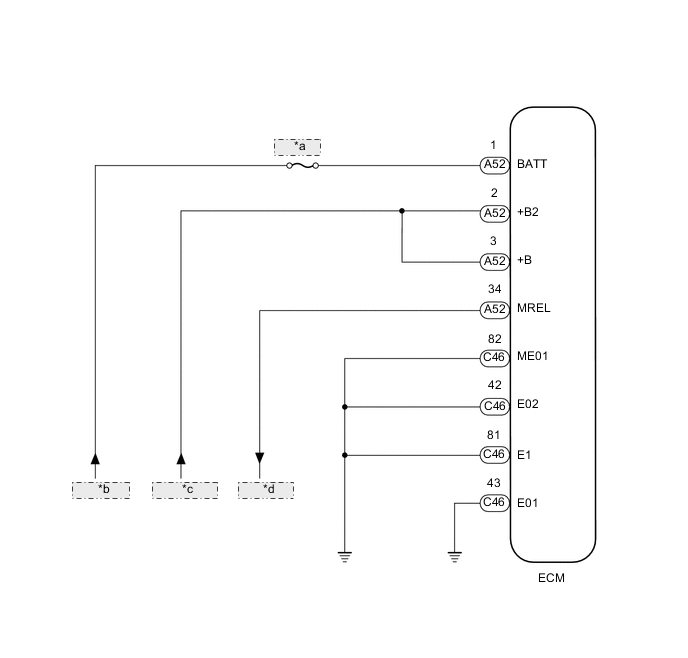

A01X5UJE02
кроме моделей с 1VD-FTV
*a EFI MAIN
*b От аккумуляторной батареи
*c От реле EFI
*d К реле EFI

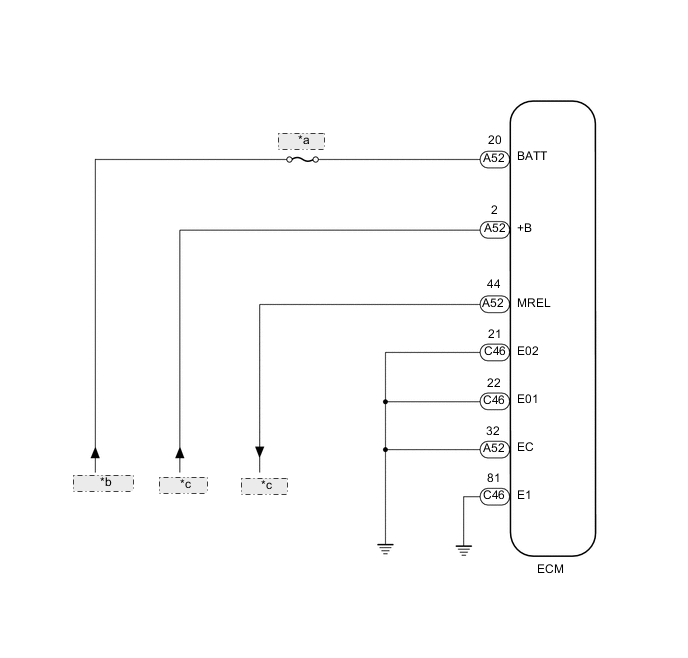

A01X0WJE01
для моделей с 1VD-FTV
*a EFI MAIN
*b От аккумуляторной батареи
*c К реле EFI

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    1. Отсоедините разъемы ЭБУ A52 и C46.

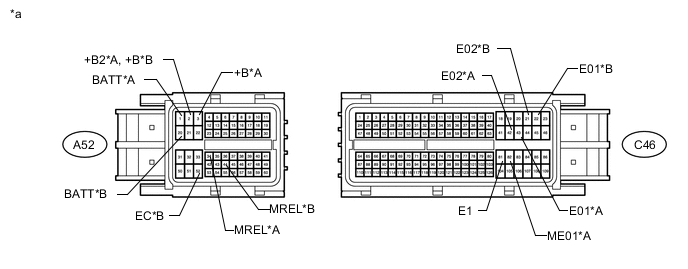

      A01X2BOE01
      Обозначения на рисунке
      *A Кроме моделей с 1VD-FTV *B для моделей с 1VD-FTV
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ECM)

      		 - -

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Кроме моделей с 1VD-FTV
      Контакты для подключения диагностического прибора Условие Заданные условия
      C46-81 (Е1) - масса Всегда Менее 1 Ом
      C46-42 (E02) - масса Всегда Менее 1 Ом
      C46-43 (E01) - масса Всегда Менее 1 Ом
      C46-82 (ME01) - масса Всегда Менее 1 Ом
      Для моделей с 1VD-FTV
      Контакты для подключения диагностического прибора Условие Заданные условия
      A52-32 (EC) - масса Всегда Менее 1 Ом
      C46-81 (Е1) - масса Всегда Менее 1 Ом
      C46-21 (E02) - масса Всегда Менее 1 Ом
      C46-22 (E01) - масса Всегда Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Кроме моделей с 1VD-FTV
      Контакты для подключения диагностического прибора Условие Заданные условия
      A52-1 (BATT) - масса Всегда 11 - 14 В
      A52-2 (+B2) - масса При подаче положительного (+) напряжения аккумуляторной батареи на контакт A52-34 (MREL) 11 - 14 В
      A52-3 (+B) - масса При подаче положительного (+) напряжения аккумуляторной батареи на контакт A52-34 (MREL) 11 - 14 В
      Для моделей с 1VD-FTV
      Контакты для подключения диагностического прибора Условие Заданные условия
      A52-20 (BATT) - масса Всегда 11 - 14 В
      A52-44 (MREL) - масса Зажигание включено 11 - 14 В
      A52-2 (+B) - масса При подаче положительного (+) напряжения аккумуляторной батареи на контакт A52-44 (MREL) 11 - 14 В
      Результат
      Результат Следующий шаг
      OK (для моделей с 1GR-FE) А
      OK (для моделей с 1UR-FE) B
      OK (для моделей с 1VD-FTV) C
      NG D

    А

    ЗАМЕНИТЕ ECM (см. стр. Click here)

    B

    ЗАМЕНИТЕ ECM (см. стр. Click here)

    C

    ЗАМЕНИТЕ ECM (см. стр. Click here)

    D

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
