СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN КОНТАКТЫ ЭБУ


  1. ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ), РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ЛЕВОЙ СТОРОНЫ КОЖУХА

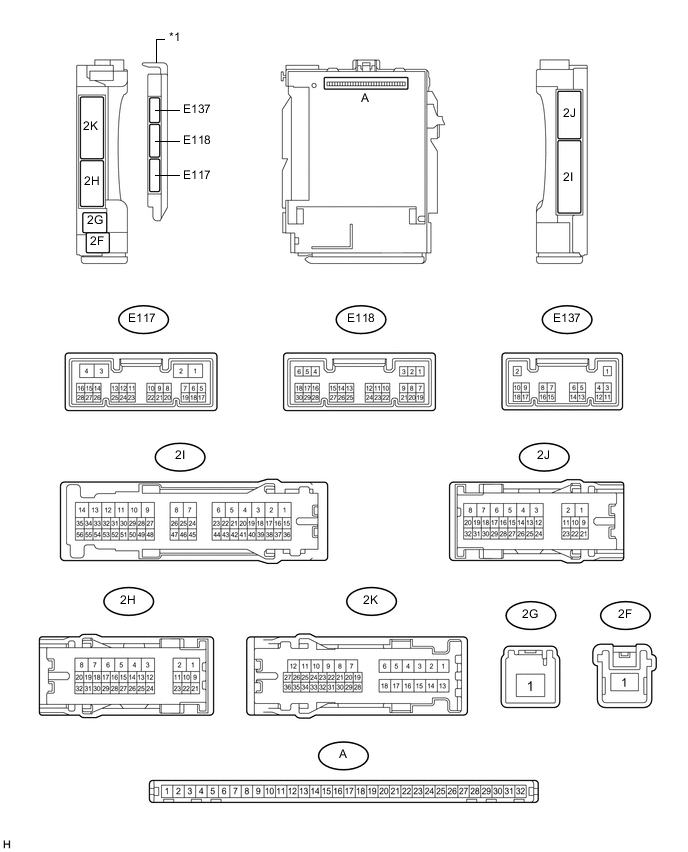

    A01X0UBE02
    Обозначения на рисунке
    *1 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) - -

    1. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с распределительного блока с левой стороны кожуха.


      • Для моделей с левосторонним рулевым управлением: См. стр. Click here

      • Для моделей с правосторонним рулевым управлением: См. стр. Click here

    2. Подсоедините разъемы распределительного блока с левой стороны кожуха.

    3. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      A-31 (BECU) - масса - Питание аккумуляторной батареи Всегда Менее 1 Ом
      A-11 (GND1) - масса - Масса Всегда Менее 1 Ом
      A-32 (IG) - масса - Питание зажигания (сигнал IG) Замок зажигания: ON (ВКЛ) → OFF (ВЫКЛ) 11-14 В → менее 1 В
      A-30 (ACC) - масса - Источник питания ACC Замок зажигания: ACC → OFF (ВЫКЛ) 11-14 В → менее 1 В

  2. ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (для моделей с функцией травмобезопасности на 4 окнах)

    A01WYUSE02

    1. Отсоедините разъем I11*1 или I22*2 главного переключателя сети мультиплексной связи.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Tech Tips


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

      для моделей с левосторонним рулевым управлением.
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I11-11 (B) - I11-12 (GND) R - W-B Питание питания Зажигание выключено Менее 1 Ом
      I11-11 (B) - I11-12 (GND) R - W-B Питание питания Зажигание включено 11 - 14 В
      I11-12 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом
      Для моделей с правосторонним рулевым управлением
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I22-11 (B) - I22-12 (GND) R - W-B Питание питания Зажигание выключено Менее 1 Ом
      I22-11 (B) - I22-12 (GND) R - W-B Питание питания Зажигание включено 11 - 14 В
      I22-12 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

  3. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для моделей с функцией травмобезопасности для 4 окон)

    A01X05KE04

    1. Отсоедините разъем I12 электродвигателя.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I12-2 (B) - I12-1 (GND) L - W-B Питание аккумуляторной батареи Всегда 11-14 В
      I12-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

  4. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для моделей с функцией травмобезопасности для 4 окон)

    A01XBGPE04

    1. Отсоедините разъем I4 электродвигателя.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I4-2 (B) - I4-1 (GND) L - W-B Питание аккумуляторной батареи Всегда 11 - 14 В
      I4-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

  5. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ (для моделей с функцией травмобезопасности для 4 окон)

    A01X4H3E04

    1. Отсоедините разъем J11 электродвигателя.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      J11-2 (B) - J11-1 (GND) L - W-B Питание аккумуляторной батареи Всегда 11 - 14 В
      J11-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

  6. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ПРАВОЙ ДВЕРИ В СБОРЕ (для моделей с функцией травмобезопасности для 4 окон)

    A01XBIKE04

    1. Отсоедините разъем J4 электродвигателя.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      J4-2 (B) - J4-1 (GND) L - W-B Питание аккумуляторной батареи Всегда 11-14 В
      J4-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

  7. ПРОВЕРЬТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА) (для моделей с люком)

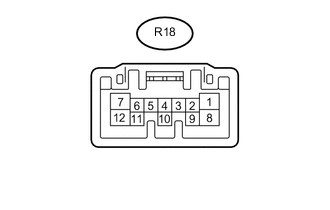

    A01X5YAE02

    1. Отсоедините разъем R18 ЭБУ.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      R18-1 (B) - R18-12 (E) LA-L - W-B Питание аккумуляторной батареи Всегда 11-14 В
      R18-12 (E) - масса W-B - масса Масса Всегда Менее 1 Ом

  8. ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) (для моделей с системой посадки и запуска)

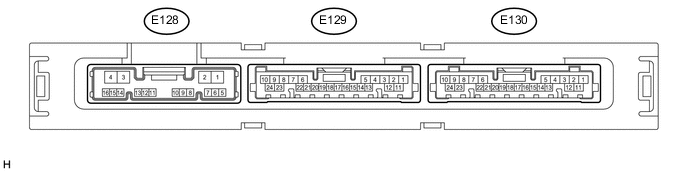

    A01X7M9E02

    1. Отсоедините разъем E130 ЭБУ.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      E130-10 (+B) - E130-11 (E) P - BR Питание аккумуляторной батареи Всегда 11-14 В
      E130-11 (E) - масса BR - масса Масса Всегда Менее 1 Ом

  9. ПРОВЕРЬТЕ БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) (для моделей с системой посадки и запуска)

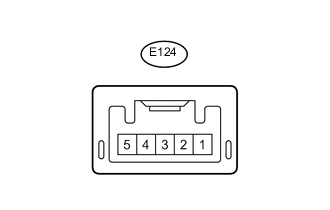

    A01X91QE02

    1. Отсоедините разъем E124 ЭБУ.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      E124-1 (+B) - E124-5 (GND) W - BR Питание аккумуляторной батареи Всегда 11-14 В
      E124-5 (GND) - масса BR - масса Масса Всегда Менее 1 Ом

  10. ПРОВЕРЬТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ)

    A01XBRGE04

    1. Отсоедините разъем Е26 ЭБУ.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      E26-7 (B) - E26-1 (GND) G - W-B Питание аккумуляторной батареи Всегда 11-14 В
      E26-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

  11. ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (для моделей с задним подогревателем)

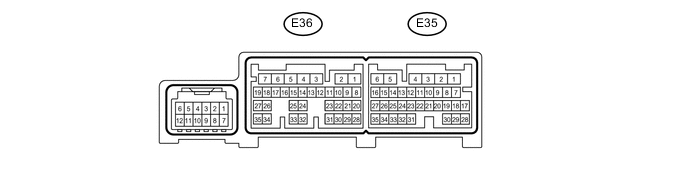

    A01WZ4DE02

    1. Отсоедините разъем E36 блока управления системой кондиционирования.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      E36-5 (IG+) - E36-1 (GND) G - BR Источник питания IG Зажигание выключено Менее 1 В
      E36-5 (IG+) - E36-1 (GND) G - BR Источник питания IG Зажигание включено 11-14 В
      E36-6 (+B1) - E36-1 (GND) LG - BR Питание аккумуляторной батареи Всегда 11-14 В
      E36-7 (+B2) - E36-1 (GND) LG - BR Питание аккумуляторной батареи Всегда 11-14 В
      E36-1 (GND) - масса BR - масса Масса Всегда Менее 1 Ом

  12. ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (для моделей без заднего подогревателя)

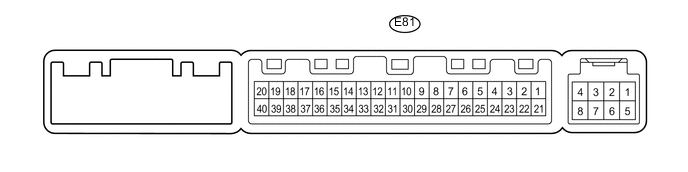

    A01WZ0RE02

    1. Отсоедините разъем E81 блока управления.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      E81-21 (+B1) - E81-14 (GND) LG - BR Питание аккумуляторной батареи Всегда 11 - 14 В
      E81-1 (IG+) - E81-14 (GND) G - BR Источник питания выключателя зажигания Зажигание включено 11 - 14 В
      E81-1 (IG+) - E81-14 (GND) G - BR Источник питания выключателя зажигания Зажигание выключено Менее 1 В
      E81-14 (GND) - масса BR - масса Масса Всегда Менее 1 Ом

  13. ПРОВЕРЬТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей без системы посадки и запуска)

    A01X4NQE02

    1. Отсоедините разъем панели F10.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      F10-7 (IG+) - F10-1 (GND) B - W-B Источник питания выключателя зажигания Зажигание включено 11 - 14 В
      F10-7 (IG+) - F10-1 (GND) B - W-B Источник питания выключателя зажигания Зажигание выключено Менее 1 В
      F10-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

  14. ПРОВЕРЬТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с системой посадки и запуска)

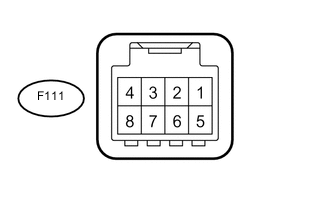

    A01X3P1E02

    1. Отсоедините разъем панели F111.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      F111-5 (IG+) - F111-8 (GND) B - W-B Источник питания выключателя питания Зажигание включено 11-14 В
      F111-5 (IG+) - F111-8 (GND) B - W-B Источник питания выключателя питания Зажигание выключено Менее 1 В
      F111-8 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

  15. ПРОВЕРЬТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ (для моделей с задним подогревателем)

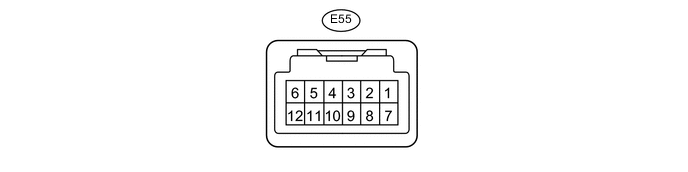

    A01X2GGE02

    1. Отсоедините разъем E55 панели.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      E55-6 (IG) - E55-1 (E) B - W-B Источник питания выключателя питания Зажигание включено 11-14 В
      E55-6 (IG) - E55-1 (E) B - W-B Источник питания выключателя питания Зажигание выключено Менее 1 В
      E55-1 (E) - масса W-B - масса Масса Всегда Менее 1 Ом

  16. ПРОВЕРЬТЕ ДАТЧИК ДОЖДЯ (для моделей с датчиком дождя)

    A01XAIUE06

    1. Отсоедините разъем R11 датчика дождя.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      R11-4 (SIG) - масса V - масса Источник питания выключателя питания Зажигание выключено Менее 1 В
      R11-4 (SIG) - масса V - масса Источник питания выключателя питания Зажигание включено 11 - 14 В
      R11-2 (ES) - масса W - масса Цепь заземления Всегда Менее 1 В

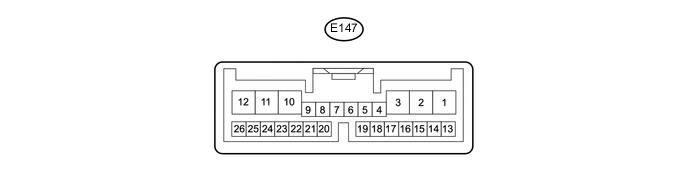

  17. ПРОВЕРЬТЕ ЭБУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА (для моделей с датчиком дождя)

    A01X3J1E02

    1. Отсоедините разъем E147 ЭБУ.

    2. Измерьте напряжение и сопротивление и сравните с допустимыми значениями, указанными в следующей таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      E147-2 (IG) - E147-12 (E) B - W-B Источник питания IG Зажигание выключено Менее 1 В
      E147-2 (IG) - E147-12 (E) B - W-B Источник питания IG Зажигание включено 11 - 14 В
      E147-12 (E) - масса W-B - масса Цепь заземления Всегда Менее 1 Ом
