СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN КОНТАКТЫ ЭБУ


  1. ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ЛЕВОЙ СТОРОНЫ КОЖУХА)

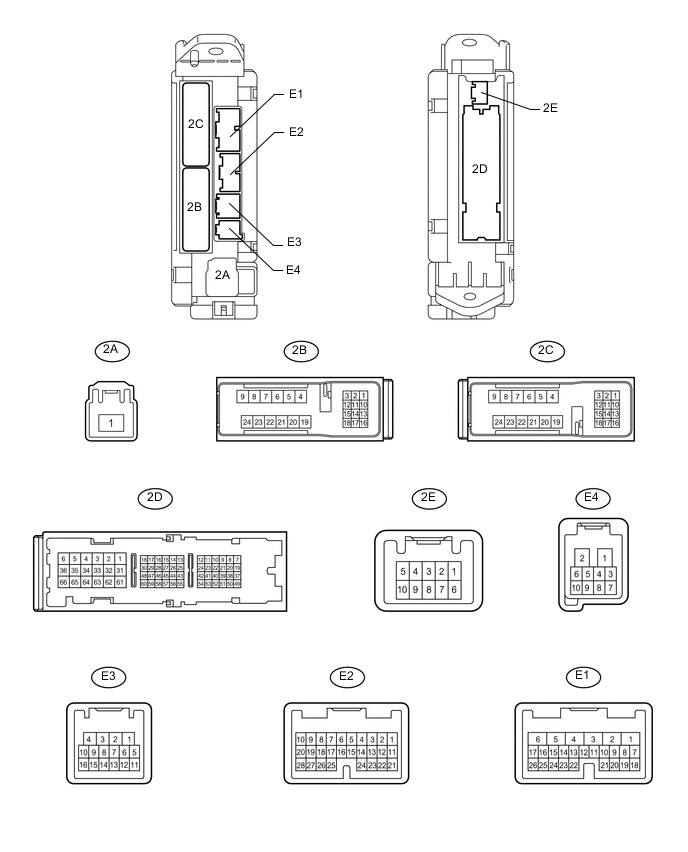

    A01WZ1VE02

    1. Отсоедините разъемы 2D, E1, E2 и E3 ЭБУ.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      2D-62 (GND2) - масса W-B - масса Масса Всегда Менее 1 Ом
      E3-1 (GND3) - масса BR - масса Масса Всегда Менее 1 Ом
      E2-1 (AM2) - 2D-62 (GND2) W - W-B Питание аккумуляторной батареи Всегда 11-14 В
      E1-6 (AM1) - 2D-62 (GND2) W - W-B Питание аккумуляторной батареи Всегда 11-14 В

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  2. ПРОВЕРЬТЕ РАБОТОСПОСОБНОСТЬ ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ (для моделей с функцией травмобезопасности для 4 окон)

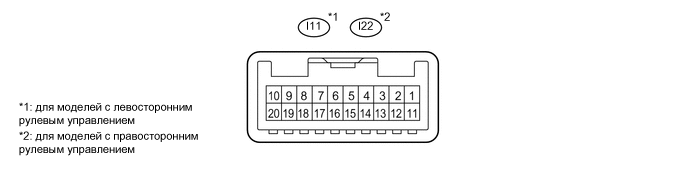

    A01WYUSE02

    1. Отсоедините разъем I11*1 или I22*2 главного выключателя.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Tech Tips


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

      для моделей с левосторонним рулевым управлением.
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I11-11 (B) - I11-12 (GND) L - W-B Питание зажигания Зажигание выключено Менее 1 Ом
      I11-11 (B) - I11-12 (GND) L - W-B Питание зажигания Зажигание включено 11 - 14 В
      I11-12 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом
      Для моделей с правосторонним рулевым управлением
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I22-11 (B) - I22-12 (GND) L - W-B Питание зажигания Зажигание выключено Менее 1 Ом
      I22-11 (B) - I22-12 (GND) L - W-B Питание зажигания Зажигание включено 11 - 14 В
      I22-12 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  3. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    A01X05KE04

    1. Отсоедините разъем I12 электродвигателя.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I12-2 (B) - I12-1 (GND) L - W-B Питание аккумуляторной батареи Всегда 11-14 В
      I12-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  4. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    A01XBGPE04

    1. Отсоедините разъем I4 электродвигателя.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I4-2 (B) - I4-1 (GND) L - W-B Питание аккумуляторной батареи Всегда 11 - 14 В
      I4-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  5. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ (для моделей с функцией травмобезопасности для 4 окон)

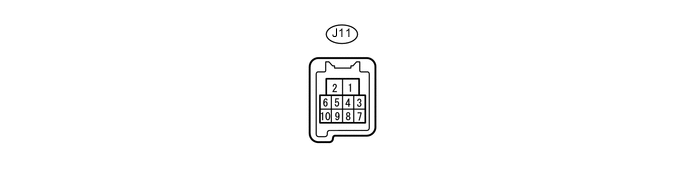

    A01X4H3E04

    1. Отсоедините разъем J11 электродвигателя.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      J11-2 (B) - J11-1 (GND) L - W-B Питание аккумуляторной батареи Всегда 11 - 14 В
      J11-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  6. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ПРАВОЙ ДВЕРИ В СБОРЕ (для моделей с функцией травмобезопасности для 4 окон)

    A01XBIKE04

    1. Отсоедините разъем J4 электродвигателя.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      J4-2 (B) - J4-1 (GND) L - W-B Питание аккумуляторной батареи Всегда 11-14 В
      J4-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  7. ПРОВЕРЬТЕ ЭБУ ЛЮКА (для моделей с люком)

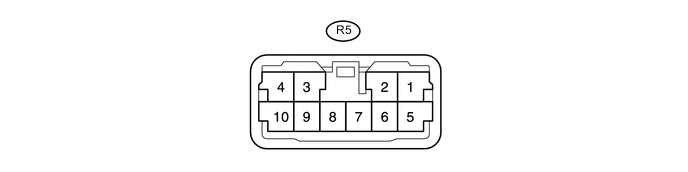

    A01X2G8E02

    1. Отсоедините разъем R5 ЭБУ.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      R5-1 (B) - R5-2 (E) L - W-B Питание аккумуляторной батареи Всегда 11-14 В
      R5-2 (E) - масса W-B - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  8. ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    A01X86LE02

    1. Отсоедините разъем E29 ЭБУ.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      E29-1 (+B) - E29-17 (E) B - W-B Питание аккумуляторной батареи Всегда 11-14 В
      E29-17 (E) - масса W-B - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  9. ПРОВЕРЬТЕ БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА)

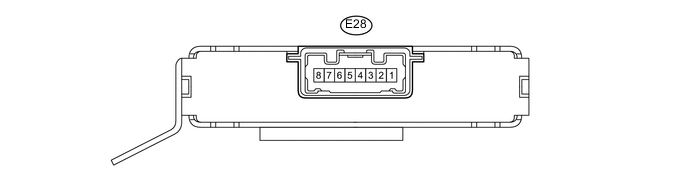

    A01X6O2E02

    1. Отсоедините разъем Е28 ЭБУ.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      E28-1 (+B) - E28-8 (GND) B - W-B Питание аккумуляторной батареи Всегда 11-14 В
      E28-8 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  10. ПРОВЕРЬТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ

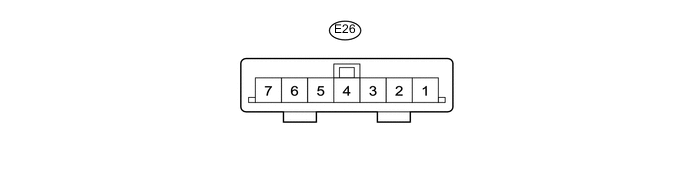

    A01XBRGE04

    1. Отсоедините разъем Е26 ЭБУ.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      E26-7 (B) - E26-1 (GND) R - W-B Питание аккумуляторной батареи Всегда 11-14 В
      E26-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  11. ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (для 4-зонного исполнения)

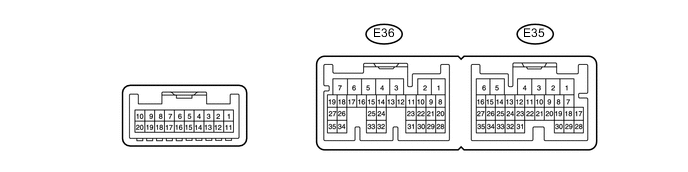

    A01X7ESE03

    1. Отсоедините разъем E36 блока управления системой кондиционирования.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      E36-5 (IG+) - E36-1 (GND) G - W-B Источник питания IG Зажигание выключено Менее 1 В
      E36-5 (IG+) - E36-1 (GND) G - W-B Источник питания IG Зажигание включено 11-14 В
      E36-6 (+B1) - E36-1 (GND) R - W-B Питание аккумуляторной батареи Всегда 11-14 В
      E36-7 (+B2) - E36-1 (GND) R - W-B Питание аккумуляторной батареи Всегда 11-14 В
      E36-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  12. ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (кроме моделей 4-зонного исполнения)

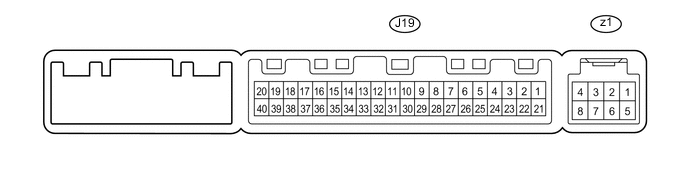

    A01X2NLE04

    1. Отсоедините разъем E81 блока управления.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      E81-21 (+B) - E81-14 (GND) R - W-B Питание аккумуляторной батареи Всегда 11 - 14 В
      E81-1 (IG+) - E81-14 (GND) G - W-B Источник питания выключателя зажигания Зажигание включено 11 - 14 В
      E81-1 (IG+) - E81-14 (GND) G - W-B Источник питания выключателя зажигания Зажигание выключено Менее 1 В
      E81-14 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  13. ПРОВЕРЬТЕ ПАНЕЛЬ УПРАВЛЕНИЯ ПЕРЕДНЕЙ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (для моделей без системы навигации)

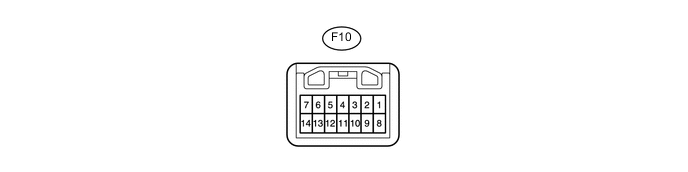

    A01X4NQE02

    1. Отсоедините разъем панели F10.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      F10-7 (IG+) - F10-1 (GND) G - W-B Источник питания выключателя зажигания Зажигание включено 11 - 14 В
      F10-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  14. ПРОВЕРЬТЕ ПАНЕЛЬ УПРАВЛЕНИЯ ЗАДНЕЙ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

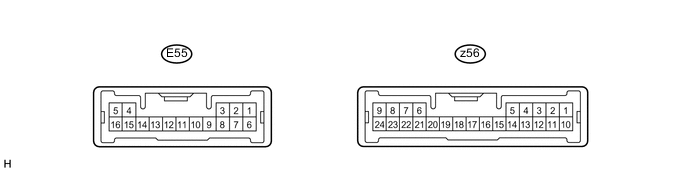

    A01XAGTE02

    1. Отсоедините разъем E55 панели.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      E55-6 (IG) - E55-1 (E) G - W-B Источник питания выключателя питания Зажигание включено 11-14 В
      E55-1 (E) - масса W-B - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  15. ПРОВЕРЬТЕ ДАТЧИК ДОЖДЯ (для моделей с датчиком дождя)

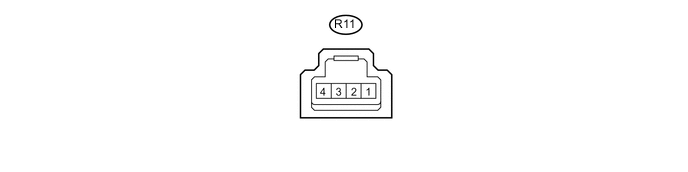

    A01XAIUE06

    1. Отсоедините разъем R11 датчика дождя.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      R11-4 (SIG) - масса G - масса Цепь сигнала IG (на реле IG) Зажигание выключено Менее 1 В
      Зажигание включено 11-14 В
      R11-1 (ES) - масса W - масса Цепь заземления Всегда Менее 1 В

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  16. ПРОВЕРЬТЕ ЭБУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА (для моделей с датчиком дождя)

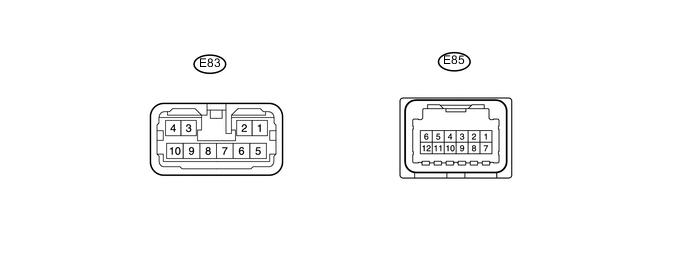

    A01X7BSE02

    1. Отсоедините разъемы E83 и E85 ЭБУ.

    2. Измерьте напряжение и сопротивление и сравните с допустимыми значениями, указанными в следующей таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      E83-5 (IG1l) - E83-6 (ES) G - L Источник питания Зажигание включено 11 - 14 В
      E85-10 (E) - масса W-B - масса Заземление источника питания Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
