СИСТЕМА КОНТРОЛЯ СЛЕПЫХ ЗОН, Diagnostic DTC:C1AB3

Код DTC Наименование DTC
C1AB3 Короткое замыкание на GND в цепи индикатора наружного зеркала (подчиненное устройство)

ОПИСАНИЕ

Этот код DTC регистрируется, когда правый датчик системы контроля слепых зон обнаруживает короткое замыкание на массу в цепи индикатора правого наружного зеркала заднего вида.

№ DTC Условие обнаружения DTC Неисправный участок
C1AB3

При выполнении обоих следующих условий:


  • Главный выключатель системы контроля слепых зон (переключатель на рулевом колесе в сборе [многофункциональный переключатель]) включен.


  • Ток, подаваемый с датчика системы контроля слепых зон на индикатор, превышает определенный уровень в течение определенного времени.

  • Правое наружное зеркало заднего вида (индикатор правого наружного зеркала заднего вида)

  • Правое наружное зеркало заднего вида в сборе

  • Жгут или разъем

  • Правый датчик системы контроля слепых зон

  • ЭБУ электропривода правого наружного зеркала в сборе

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001VKXE18

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

При проверке кодов DTC убедитесь, что главный выключатель системы контроля слепых зон (переключатель на рулевом колесе в сборе [многофункциональный переключатель]) включен.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Повторно проверьте DTC и убедитесь, что зарегистрированный DTC больше не выводится.

      OK
      Коды DTC не выводятся.

    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

    NG

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРАВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН - ЭБУ ЭЛЕКТРОПРИВОДА ПРАВОГО НАРУЖНОГО ЗЕРКАЛА)


    1. B001X5ZE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к правому датчику системы контроля слепых зон)

      Отсоедините разъем правого датчика системы контроля слепых зон.

    2. Отсоедините разъем I38 электропривода правого наружного зеркала.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      r1-4 (OMIR) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОПРИВОДА ПРАВОГО НАРУЖНОГО ЗЕРКАЛА - НАРУЖНОЕ ПРАВОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ)


    1. B001ZCUE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ электропривода правого наружного зеркала)

      Отсоедините разъем ЭБУ электропривода правого наружного зеркала.

    2. Отсоедините разъем I32 правого наружного зеркала заднего вида.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      I37-8 (BDIR) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ

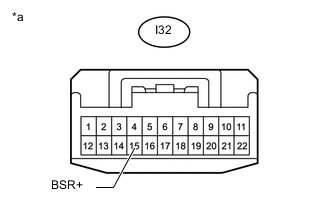

    1. B001YP6E02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к правому наружному зеркалу заднего вида в сборе)

      Отсоедините разъем правого наружного зеркала заднего вида в сборе.

    2. Отсоедините разъем IND1 правого наружного зеркала заднего вида.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      I32-15 (BSR+) - масса Всегда 10 кОм или более

    NG

    ЗАМЕНИТЕ ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (см. стр. Click here)

    OK

  5. ПРОВЕРЬТЕ ЭБУ ЭЛЕКТРОПРИВОДА ПРАВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ

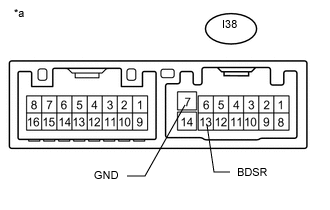

    1. B001X5DE02
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (ЭБУ электропривода правого наружного зеркала в сборе)

      Отсоедините разъем ЭБУ электропривода правого наружного зеркала в сборе (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      I38-13 (BDSR) - I38-7 (GND) Всегда 10 кОм или более

    NG

    ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ПРАВОГО ЗЕРКАЛА (см. стр. Click here)

    OK

  6. ЗАМЕНИТЕ ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА


    1. Замените правое наружное зеркало заднего вида (см. стр. Click here).

    2. Сбросьте коды DTC (см. стр. Click here).

    3. Повторно проверьте DTC и убедитесь, что зарегистрированный DTC больше не выводится.

      OK
      Коды DTC не выводятся.

    OK

    КОНЕЦ (ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА БЫЛО НЕИСПРАВНО)

    NG

    ЗАМЕНИТЕ ПРАВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН (см. стр. Click here)
