СИСТЕМА МОНИТОРА ЗАДНЕГО ВИДА КОНТАКТЫ ЭБУ


  1. ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ


    1. Отсоедините разъемы F120 и F124 радиоприемника с дисплеем в сборе.

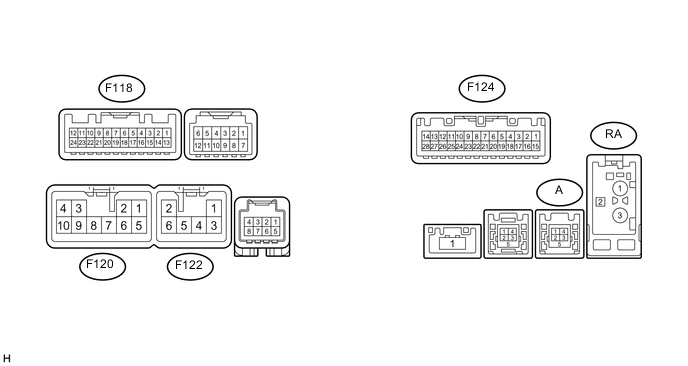

      B00202BE03

    2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      F120-3 (ACC1) - масса BE - масса Источник питания Зажигание включено (АСС) 11-14 В
      Зажигание выключено Менее 1 В
      F120-4 (+B1) - масса V - масса Источник питания Всегда 11-14 В
      F120-7 (GND1) - масса W-B - масса Масса Всегда Менее 1 Ом
      F124-1 (IG) - масса B - масса Источник питания Выключатель зажигания в состоянии ON (ВКЛ) (IG) 11-14 В
      Зажигание выключено Менее 1 В

    3. Подсоедините разъемы F120 и F124 радиоприемника с дисплеем в сборе.

    4. Проверьте форму сигнала в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      F118-11 (CA+) - F118-23 (CGND) B - экран Источник питания Зажигание включено (АСС) 5,5 - 7,05 В
      F118-12 (V+) - F118-24 (V-) R - W Сигнал дисплея Зажигание включено (IG), рычаг переключения передач в положении R Формирование импульсов (см. сигнал 1)
      Зажигание включено (IG), рычаг переключения передач в положении R, экран затемнен, поскольку закрыт объектив камеры Формирование импульсов (см. сигнал 2)
      F124-2 (REV) - масса L - масса Сигнал заднего хода Зажигание включено (IG), рычаг переключения передач в положении R 7,5-14 В
      Зажигание включено (IG), рычаг переключения передач не в положении R Менее 1 В

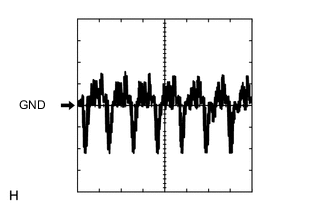

    5. A01X1RAE01

      С помощью осциллографа проверьте форму сигнала 1.

      Осциллограмма
      Параметр / Устройство Описание
      Номера контактов (обозначения) F118-12 (V+) - F118-24 (V-)
      Настройки прибора 0,2 В / дел., 50 мкс / дел.
      Условие Зажигание включено (IG), рычаг переключения передач в положении R

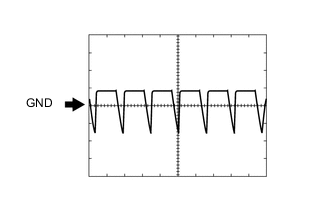

    6. A01X8ZCE01

      С помощью осциллографа проверьте форму сигнала 2.

      Осциллограмма
      Параметр / Устройство Описание
      Номера контактов (обозначения) F118-12 (V+) - F118-24 (V-)
      Настройки прибора 0,2 В / дел., 50 мкс / дел.
      Условие Зажигание включено (IG), рычаг переключения передач в положении R, объектив камеры закрыт, экран затемнен
