СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA Цепь питания ЭБУ

ОПИСАНИЕ

Данная цепь является цепью питания для ЭБУ системы помощи при парковке. ЭБУ системы помощи при парковке управляет сенсорной системой помощи при парковке TOYOTA, системой монитора помощи при парковке (для моделей с системой монитора бокового обзора), системой монитора бокового обзора и системой широкоугольного монитора переднего вида. При неисправности в данной цепи все системы будут работать неправильно.

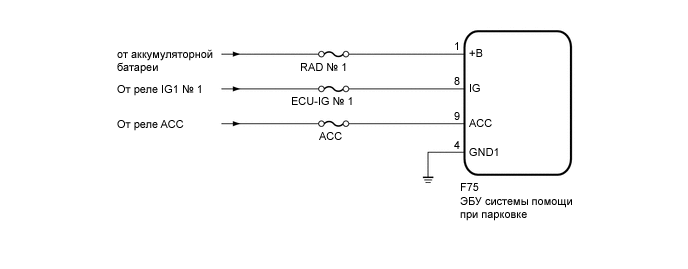

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01X4O5E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    1. A01XBDHE02

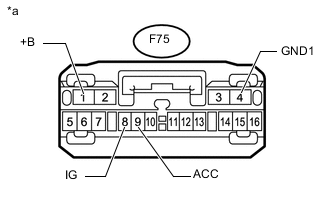

      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы помощи при парковке)

      Отсоедините разъемы ЭБУ системы помощи при парковке.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F75-4 (GND1) - масса Всегда Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      F75-1 (+B) - F75-4 (GND1) Всегда 11-14 В
      F75-8 (IG) - F75-4 (GND1) Зажигание включено (IG) 11-14 В
      F75-9 (ACC) - F75-4 (GND1) Зажигание включено (АСС) 11-14 В

    OK

    ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
