МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ (для моделей с системой навигации) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ СКОБУ РАДИОПРИЕМНИКА № 1


    1. Закрепите кронштейн радиоприемника № 1 4 болтами.

      Torque:
      3,0 Н*м  { 30 кгс*см, 26 фунт-сила-дюймов }

  2. УСТАНОВИТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ В СБОРЕ


    1. Подсоедините разъемы.

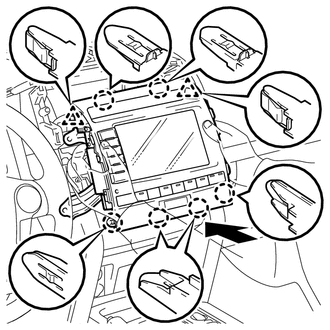

    2. A01X2GU

      Вставьте многофункциональный дисплей, чтобы ввести в зацепление 2 фиксатора и 6 захватов с обратной стороны дисплея.

      Note

      При установке многофункционального дисплея в сборе не нажимайте на нем кнопки.

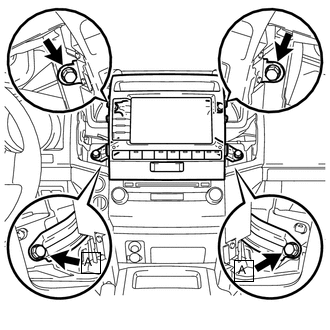

    3. A01X1YPE01

      Установите многофункциональный дисплей и закрепите его 2 винтами и 2 болтами.

      Torque:
      Болт A
      12 Н*м  { 122 кгс*см, 9 фунт-сила-футов }

  3. УСТАНОВИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 4 В СБОРЕ НА ПАНЕЛЬ ПРИБОРОВ

    Click here

  4. УСТАНОВИТЕ ВОЗДУХОВОД С ДЕФЛЕКТОРОМ № 3 ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Click here

  5. УСТАНОВИТЕ ЗАГЛУШКУ ОТВЕРСТИЯ ДЛЯ ДИНАМИКА № 1 В СБОРЕ

    Click here

  6. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).
