ТЕЛЕВИЗИОННЫЙ ДИСПЛЕЙ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ТЕЛЕВИЗИОННЫЙ ДИСПЛЕЙ В СБОРЕ


    1. Присоедините дисплей к захватам на передней стороне кронштейна, сдвинув его в направлении стрелки на рисунке, а затем введите в зацепление фиксаторы, чтобы временно закрепить дисплей.

      A01WZQZ

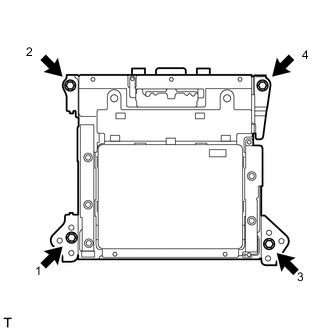

    2. A01X6A0E01

      Закрепите телевизионный дисплей 4 болтами.

      Tech Tips

      Затягивайте болты в порядке, указанном на рисунке.

    3. Подсоедините разъемы.

  2. УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ


    1. Подсоедините разъем.

    2. Установите вещевой ящик в облицовке крыши и закрепите его 2 фиксаторами и 2 захватами.

    3. Заверните 2 болта.

  3. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ОБИВКИ КРЫШИ № 2


    1. Введите в зацепление 4 захвата, чтобы установить крышку.

  4. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ОБИВКИ КРЫШИ № 1


    1. Введите в зацепление 4 захвата, чтобы установить крышку.

  5. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ
