КОЖУХ ЛЮКА УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

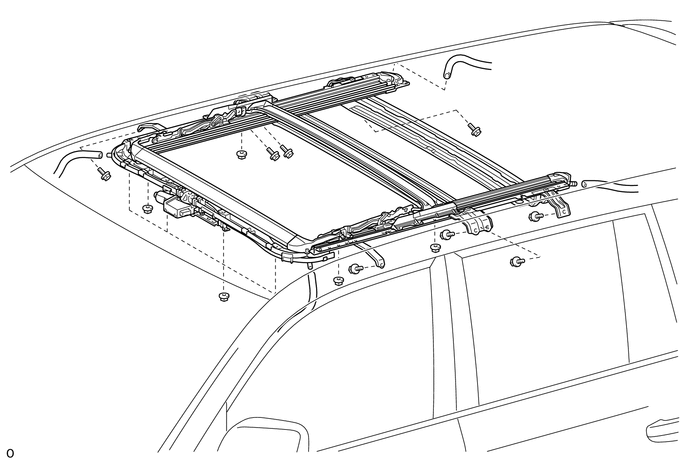

1. УСТАНОВИТЕ КОЖУХ ЛЮКА В СБОРЕ




   1. Временно установите кожух и закрепите его 8 болтами (со стороны кузова автомобиля) и 8 гайками.

   2. Затяните 8 гаек.

      Torque:

      5,5 Н*м  { 56 кгс*см, 49 фунт-сила-дюймов }

   3. Затяните 8 болтов.

      Torque:

      5,5 Н*м  { 56 кгс*см, 49 фунт-сила-дюймов }

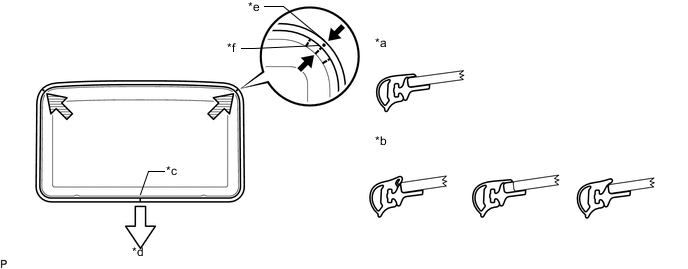

2. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ЛЮКА




   1. Установите уплотнитель люка следующим образом.




      1. Расположите стык уплотнителя люка в центре задней стороны.

      2. Совместите метку совмещения на уплотнителе люка со средними метками на углах стекла люка в сборе и установите уплотнитель люка.

      3. Надежно закрепите кромку уплотнителя люка.



         Обозначения на рисунке

         *a	Правильно	*b	Неправильно
         *c	Соединение	*d	Задняя сторона автомобиля
         *e	Метка совмещения	*f	Средняя метка

3. УСТАНОВИТЕ СТЕКЛО ЛЮКА В СБОРЕ




   1.

      Временно закрепите стекло люка, завернув 4 винта с помощью торцевого ключа "torx" T25.

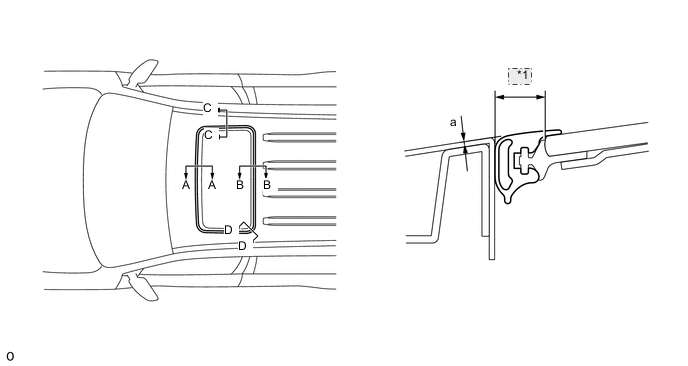

   2. Выполните проверку уровня.



      *1	Равномерно




      1. При полностью закрытом стекле люка проверьте разность уровней панели люка и верхней стороны уплотнителя, обозначенной "а".

         Номинальное значение/Номинальный режим
         Область Заданные условия A-A -1,5 - +1,5 мм (-0,0591 - +0,0591 дюйма) B-B C-C D-D -1,0 - +1,5 мм (-0,0394 - +0,0591 дюйма)

         Tech Tips

         "+" означает условие, при котором стекло находится выше уровня панели. "-" означает условие, при котором стекло находится ниже уровня панели.

      2. Выполните проверку зазоров.

         Проверьте зазор между панелью крыши и стеклом люка.

         Note

         Зазор должен быть одинаковым со всех сторон.

   3.

      Затяните 4 винта.

      Torque:

      5,5 Н*м  { 56 кгс*см, 49 фунт-сила-дюймов }

4. ПРОВЕРЬТЕ, НЕТ ЛИ ПРОТЕЧЕК ВОДЫ




   1. После регулировки стекла люка проверьте, не протекает ли вода внутрь автомобиля.

   2. Если есть протечки, отрегулируйте люк заново.

5. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА






   1. Установите боковую облицовку люка и закрепите ее 5 захватами.

6. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА

   Tech Tips

   Порядок выполнения работ такой же, как для левой стороны.

7. УСТАНОВИТЕ ЗАДНИЙ ВОЗДУХОВОД КРЫШИ № 5




   1.

      Введите в зацепление 2 фиксатора и установите воздуховод.

8. УСТАНОВИТЕ ЗАДНИЙ ВОЗДУХОВОД КРЫШИ № 4

   Tech Tips

   Порядок выполнения работ такой же, как для воздуховода крыши № 5.

9. УСТАНОВИТЕ ЛЕВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ




   1. Установите подушку безопасности занавесочного типа (см. стр. Click here).

10. УСТАНОВИТЕ ПРАВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

11. УСТАНОВИТЕ ОБИВКУ КРЫШИ В СБОРЕ




    1. Установите обивку крыши (см. стр. Click here).

12. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

13. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS




    1. Проверьте контрольную лампу аварийного состояния SRS (см. стр. Click here).
