ОБИВКА КРЫШИ (для моделей с люком) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ КОРОБКУ




   1. Установите боковую облицовочную коробку и закрепите ее 9 винтами.

2. Click here

   УСТАНОВИТЕ КРЫШКУ БОКОВОЙ ОБЛИЦОВОЧНОЙ КОРОБКИ




   1. Установите крышку боковой облицовочной коробки.

3. Click here

   УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КРЫШКУ В ЗАДНЕЙ ЧАСТИ КУЗОВА В СБОРЕ




   1. Установите правую боковую облицовочную крышку в задней части кузова в сборе.

4. Click here

   УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ В ЗАДНЕЙ ЧАСТИ КУЗОВА (для моделей без заднего сиденья № 2 или с задним сиденьем № 2 и противоположным расположением сидений)




   1. Введите в зацепление 6 фиксаторов, чтобы закрепить левую крышку облицовки задней боковой панели.

5. Click here

   УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ В ЗАДНЕЙ ЧАСТИ КУЗОВА (для моделей без заднего сиденья № 2 или с задним сиденьем № 2 и противоположным расположением сидений)

   Tip:

   Порядок выполнения работ такой же, как для левой стороны.

6. Click here

   УСТАНОВИТЕ ДЕРЖАТЕЛЬ ОБИВКИ ЗАДНЕГО СИДЕНЬЯ № 2 (для моделей с задним сиденьем № 2, за исключением моделей с противоположно расположенными сиденьями)




   1. Введите в зацепление 6 фиксаторов, чтобы закрепить держатель обивки заднего сиденья № 2.

7. Click here

   УСТАНОВИТЕ ДЕРЖАТЕЛЬ ОБИВКИ ЗАДНЕГО СИДЕНЬЯ № 1 (для моделей с задним сиденьем № 2, за исключением моделей с противоположно расположенными сиденьями)

   Tip:

   Порядок выполнения работ такой же, как для держателя обивки заднего сиденья № 2.

8. Click here

   УСТАНОВИТЕ РЫЧАГ ЗАМКА ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с задним сиденьем № 2, за исключением моделей с противоположно расположенными сиденьями)

   Click here

9. Click here

   УСТАНОВИТЕ РЫЧАГ ЗАМКА ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с задним сиденьем № 2, за исключением моделей с противоположно расположенными сиденьями)

   Tip:

   Порядок выполнения работ такой же, как для левой стороны.

10. Click here

    УСТАНОВИТЕ НАКЛАДКУ ЛЕВОЙ БОКОВОЙ ОБЛИЦОВОЧНОЙ ОПОРЫ № 2 (для моделей с задним подогревателем)




    1. Введите в зацепление 4 захвата, чтобы установить накладку левой боковой облицовочной опоры № 2.

11. Click here

    УСТАНОВИТЕ НАКЛАДКУ ПРАВОЙ БОКОВОЙ ОБЛИЦОВОЧНОЙ ОПОРЫ № 2 (для моделей с задним подогревателем)

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

12. Click here

    УСТАНОВИТЕ НАКЛАДКУ ЛЕВОЙ БОКОВОЙ ОБЛИЦОВОЧНОЙ ОПОРЫ № 1 (для моделей с задним подогревателем)




    1. Введите в зацепление 4 захвата, чтобы установить накладку левой боковой облицовочной опоры № 1.

13. Click here

    УСТАНОВИТЕ НАКЛАДКУ ПРАВОЙ БОКОВОЙ ОБЛИЦОВОЧНОЙ ОПОРЫ № 1 (для моделей с задним подогревателем)




    1. Введите в зацепление 4 захвата, чтобы установить накладку правой боковой облицовочной опоры № 1.

    2.

       Установите воздуховод и закрепите его 6 винтами.

14. Click here

    УСТАНОВИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ № 2




    1. Введите в зацепление 3 захвата, чтобы закрепить подставку для чашки № 2.

    2. Вверните 5 винтов.

15. Click here

    УСТАНОВИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ № 1




    1. Введите в зацепление 3 захвата, чтобы закрепить подставку для чашки № 1.

    2. Заверните 5 винтов.

16. Click here

    УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ В ЗАДНЕЙ ЧАСТИ КУЗОВА В СБОРЕ




    1. Введите в зацепление 4 захвата, чтобы установить левую крышку облицовки задней боковой панели в сборе.

    2. Вверните 7 винтов.

    3.

       Для моделей с задним подогревателем:

       Установите воздуховод и закрепите его 8 винтами.

17. Click here

    УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ В ЗАДНЕЙ ЧАСТИ КУЗОВА В СБОРЕ




    1. Введите в зацепление 4 захвата, чтобы установить правую крышку облицовки задней боковой панели в сборе.

    2. Вверните 7 винтов.

18. Click here

    УСТАНОВИТЕ ДЕРЖАТЕЛЬ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 2




    1. Установите крюк плечевого крепления ремня безопасности левого заднего сиденья № 2 и закрепите 2 новыми пружинными гайками.

       Table 1. Обозначения на рисунке

       *a	Пружинная гайка

19. Click here

    УСТАНОВИТЕ ДЕРЖАТЕЛЬ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ № 2

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

20. Click here

    УСТАНОВИТЕ ДЕРЖАТЕЛЬ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ (для моделей с задним сиденьем № 2, за исключением моделей с противоположно расположенными сиденьями)

    Tip:

    Порядок выполнения работ одинаков для обоих крюков плечевого крепления ремня безопасности заднего сиденья № 1.



    1.

       Установите крюк плечевого крепления ремня безопасности заднего сиденья № 1 и закрепите 2 новыми пружинными гайками.

       Table 2. Обозначения на рисунке

       *a	Пружинная гайка

21. Click here

    УСТАНОВИТЕ НАКЛАДКУ ВНУТРЕННЕЙ ЛЕВОЙ БОКОВОЙ ОБЛИЦОВКИ КРЫШИ (для моделей с задним сиденьем № 2, за исключением моделей с противоположно расположенными сиденьями)




    1. Установите накладку внутренней левой боковой облицовки крыши и закрепите 7 захватами.

22. Click here

    УСТАНОВИТЕ НАКЛАДКУ ВНУТРЕННЕЙ ПРАВОЙ БОКОВОЙ ОБЛИЦОВКИ КРЫШИ (для моделей с задним сиденьем № 2, за исключением моделей с противоположно расположенными сиденьями)

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

23. Click here

    УСТАНОВИТЕ НАКЛАДКУ ПЛЕЧЕВОГО КРЕПЛЕНИЯ ЛЕВОГО ЗАДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ




    1. Установите накладку плечевого крепления левого заднего ремня безопасности и закрепите 6 захватами.

24. Click here

    УСТАНОВИТЕ НАКЛАДКУ ПЛЕЧЕВОГО КРЕПЛЕНИЯ ПРАВОГО ЗАДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

25. Click here

    УСТАНОВИТЕ НАКЛАДКУ ПЛЕЧЕВОГО КРЕПЛЕНИЯ ЛЕВОГО ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ




    1. Переместив накладку плечевого крепления левого переднего ремня безопасности в направлении, показанном на рисунке, введите в зацепление 6 захватов, чтобы установить ее.

26. Click here

    УСТАНОВИТЕ НАКЛАДКУ ПЛЕЧЕВОГО КРЕПЛЕНИЯ ПРАВОГО ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

27. Click here

    УСТАНОВИТЕ НАРУЖНУЮ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ




    1. Введите в зацепление 3 фиксатора, чтобы закрепить наружную опорную накладку левой задней двери.

28. Click here

    УСТАНОВИТЕ НАРУЖНУЮ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

29. Click here

    УСТАНОВИТЕ НАРУЖНУЮ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ




    1. Введите в зацепление 4 фиксатора, чтобы закрепить наружную опорную накладку левой передней двери.

30. Click here

    УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

31. Click here

    УСТАНОВИТЕ УПЛОТНИТЕЛЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ




    1. Установите уплотнитель двери багажного отделения, как показано на рисунке.

       Table 3. Обозначения на рисунке

       *a	Метка совмещения
       *b	Метка

32. Click here

    УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ




    1. Установите уплотнитель обшивки левой задней двери, как показано на рисунке.

       Table 4. Обозначения на рисунке

       *a	Метка совмещения
       *b	Метка

33. Click here

    УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

34. Click here

    УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ




    1. Установите уплотнитель обшивки проема левой передней двери, как показано на рисунке.

       Table 5. Обозначения на рисунке

       *a	Метка совмещения
       *b	Метка

35. Click here

    УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

36. Click here

    УСТАНОВИТЕ ОБИВКУ КРЫШИ В СБОРЕ

    Tip:


    • Для сиденья с ручным приводом:

      Чтобы установить обивку крыши, переместите переднее сиденье и заднее сиденье № 1 в положение, показанное на рисунке.

    • Для сиденья с электроприводом:

      Чтобы установить обивку крыши, подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и переместите переднее сиденье и заднее сиденье № 1 в положение, показанное на рисунке.

    • Для сиденья с электроприводом:

      После перемещения сидений отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



    1.

       Внесите обивку крыши в сборе в салон с задней стороны автомобиля, как показано на рисунке.

       Note:

       Будьте осторожны, чтобы не повредить обивку крыши при внесении в салон.

    2.

       Для моделей с 3-местным задним сиденьем № 2:

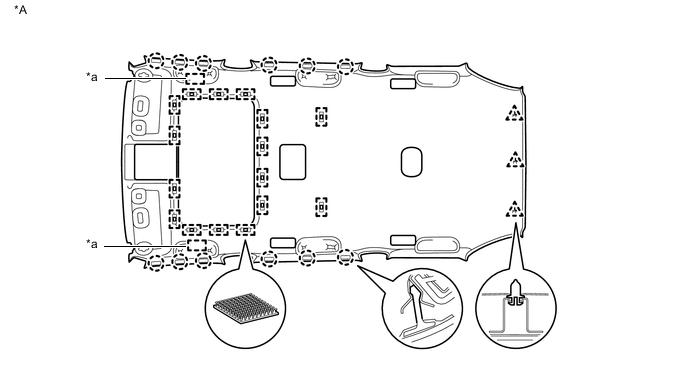

       Закрепите 12 захватов, 2 фиксатора, 2 направляющие и 16 креплений, чтобы установить обивку.

       Table 6. Обозначения на рисунке

       *A	Для моделей с 3-местным задним сиденьем № 2	-	-
       *a	Направляющая	-	-

    3.

       За исключением моделей с 3-местным задним сиденьем № 2:

       Закрепите 12 захватов, 3 фиксатора, 2 направляющие и 16 креплений, чтобы установить обивку.

       Table 7. Обозначения на рисунке

       *A	кроме моделей с 3-местным задним сиденьем № 2	-	-
       *a	Направляющая	-	-

    4.

       Подсоедините шланг омывателя.

       Table 8. Обозначения на рисунке

       *a	Левая задняя сторона

    5.

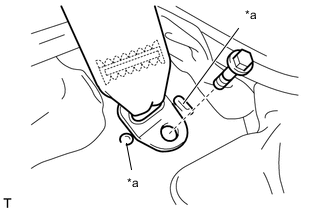

       Подсоедините разъем антенного шнура.

       Table 9. Обозначения на рисунке

       *a	Правая задняя сторона

    6.

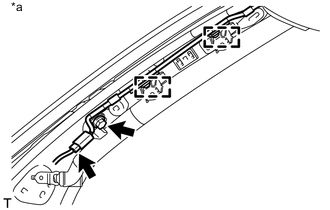

       Подсоедините разъем антенного шнура и закрепите 2 зажима.

    7. Заверните болт.

       Table 10. Обозначения на рисунке

       *a	Правая передняя сторона

    8.

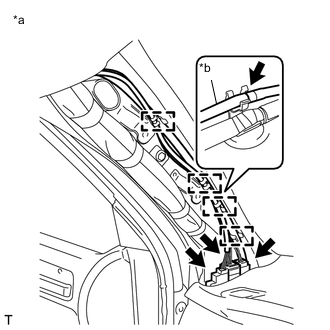

       Подсоедините 3 разъема жгута электропроводки крыши и шланг омывателя.

    9. Установите 4 зажима.

       Table 11. Обозначения на рисунке

       *a	Левая передняя сторона
       *b	Шланг омывателя

    10.

        Подсоедините разъем.

    11. Для моделей с предаварийной системой безопасности:



        1.

           для моделей без подогревателя камеры:

           Подсоедините 2 разъема.

        2.

           Для моделей с подогревателем камеры:

           Подсоедините 3 разъема.

    12.

        Для моделей с датчиком дождя:

        Подсоедините разъем.

    13.

        Для моделей с зеркалом с электрохромным покрытием:

        Подсоедините разъем.

37. Click here

    УСТАНОВИТЕ ЛЕВУЮ ПЕРЕДНЮЮ ОБЛИЦОВКУ БОКОВОГО БРУСА КРЫШИ




    1. Установите 3 новых фиксатора на переднюю облицовку левого бокового бруса крыши.

       Table 12. Обозначения на рисунке

       *a	Новый зажим

    2. Введите в зацепление 3 фиксатора, чтобы закрепить переднюю облицовку левого бокового бруса крыши.

38. Click here

    УСТАНОВИТЕ ПРАВУЮ ПЕРЕДНЮЮ ОБЛИЦОВКУ БОКОВОГО БРУСА КРЫШИ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

39. Click here

    УСТАНОВИТЕ ВЕРХНИЙ ПОРУЧЕНЬ СИДЕНЬЯ № 3 В СБОРЕ (для моделей с задним сиденьем № 2, за исключением моделей с противоположно расположенными сиденьями)

    Tip:

    Порядок выполнения работ одинаков для обоих верхних поручней 3-го сиденья в сборе.



    1.

       Смонтируйте верхний поручень, 2 фиксатора и 2 крышки, как показано на рисунке.

    2. Установите верхний поручень 3-го сиденья в сборе.

40. Click here

    УСТАНОВИТЕ ЛЕВЫЙ ВЕРХНИЙ ПОРУЧЕНЬ № 2 В СБОРЕ




    1. Для моделей без заднего сиденья № 2 или с задним сиденьем № 2 и непротивоположным расположением сидений:

       Установите верхний поручень № 2 в сборе.



       1.

          Смонтируйте верхний поручень, 2 фиксатора и 2 крышки, как показано на рисунке.

       2. Установите левый верхний поручень № 2 в сборе.

    2. Для моделей с задним сиденьем № 2 и противоположным расположением сидений:

       Установите верхний поручень № 2 в сборе.



       1.

          Смонтируйте верхний поручень, 2 фиксатора и 2 крышки, как показано на рисунке.

       2. Установите левый верхний поручень № 2 в сборе.

41. Click here

    УСТАНОВИТЕ ПРАВЫЙ ВЕРХНИЙ ПОРУЧЕНЬ № 2 В СБОРЕ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

42. Click here

    УСТАНОВИТЕ ВЕРХНИЙ ПОРУЧЕНЬ В СБОРЕ

    Tip:

    Порядок выполнения работ одинаков для обоих верхних поручней в сборе.



    1.

       Смонтируйте верхний поручень, 2 фиксатора и 2 крышки, как показано на рисунке.

    2. Установите верхний поручень в сборе.

43. Click here

    УСТАНОВИТЕ КРЫШКУ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ (для моделей с 3-местным задним сиденьем № 2)




    1. Установите 4 направляющих и 4 фиксатора, чтобы закрепить крышку крепления ремня безопасности.

44. Click here

    УСТАНОВИТЕ КРЫШКУ ПЕРЕДНЕЙ КАМЕРЫ РАСПОЗНАВАНИЯ ОБЪЕКТОВ № 1 (для моделей с предаварийной системой безопасности)

    Click here

45. Click here

    УСТАНОВИТЕ КРЫШКУ ПЕРЕДНЕЙ КАМЕРЫ РАСПОЗНАВАНИЯ ОБЪЕКТОВ № 2 (для моделей с предаварийной системой безопасности)

    Click here

46. Click here

    УСТАНОВИТЕ КРЫШКУ ДАТЧИКА ДОЖДЯ (для моделей с датчиком дождя)

    Click here

47. Click here

    УСТАНОВИТЕ КРЫШКУ ДЕРЖАТЕЛЯ СТОЙКИ ВНУТРЕННЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА (для моделей с зеркалом с электрохромным покрытием)

    Click here

48. Click here

    УСТАНОВИТЕ ЛЕВЫЙ ЦЕНТРАЛЬНЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ (для моделей с дополнительным козырьком)




    1. Установите левый противосолнечный козырек и закрепите его 2 фиксаторами.

49. Click here

    УСТАНОВИТЕ ПРАВЫЙ ЦЕНТРАЛЬНЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ (для моделей с дополнительным козырьком)

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

50. Click here

    УСТАНОВИТЕ ДЕРЖАТЕЛЬ ПРОТИВОСОЛНЕЧНОГО КОЗЫРЬКА

    Tip:

    Порядок выполнения работ одинаков для обоих держателей противосолнечного козырька.



    1.

       Введите в зацепление 2 захвата.

    2. Вставьте держатель противосолнечного козырька, чтобы закрепить его.

51. Click here

    УСТАНОВИТЕ ЛЕВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ




    1. Закрепите левый противосолнечный козырек 2 винтами.

52. Click here

    УСТАНОВИТЕ ПРАВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

53. Click here

    УСТАНОВИТЕ КРЫШКУ КРОНШТЕЙНА ПРОТИВОСОЛНЕЧНОГО КОЗЫРЬКА

    Tip:

    Порядок выполнения работ одинаков для обеих крышек кронштейна противосолнечного козырька.



    1.

       Введите в зацепление 4 захвата и установите крышку кронштейна противосолнечного козырька.

54. Click here

    УСТАНОВИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА № 3 В СБОРЕ

    Click here

55. Click here

    УСТАНОВИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА № 1 В СБОРЕ




    1. Для моделей с лампами накаливания:

       (См. стр.Click here)

    2. Для моделей со светодиодными фарами:

       (См. стр.Click here)

56. Click here

    УСТАНОВИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ

    Click here

57. Click here

    УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ СТОЙКИ КУЗОВА




    1. Введите в зацепление 5 фиксаторов, чтобы закрепить верхнюю облицовочную накладку левой задней стойки кузова.

    2.

       Для моделей с задним сиденьем № 2, за исключением моделей с противоположно расположенными сиденьями:




       1. Установите плечевое крепление ремня безопасности и закрепите его болтом.

          42 Н*м

          428 кгс*см

          31 фунт-сила-фут

       2.

          Введите в зацепление 2 захвата, чтобы закрыть крышку плечевого крепления ремня безопасности.

58. Click here

    УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ СТОЙКИ КУЗОВА




    1. Для моделей без автоматизированного привода двери багажного отделения:




       1. Введите в зацепление 5 фиксаторов, чтобы закрепить верхнюю облицовочную накладку правой задней стойки кузова.

    2.

       Для моделей с автоматизированным приводом двери багажного отделения:




       1. Пропустите стержень двери багажного отделения с автоматизированным приводом через верхнюю облицовочную накладку правой задней стойки кузова.

          Table 13. Обозначения на рисунке

          *a	Стержень автоматизированной двери багажного отделения с электроприводом

       2. Введите в зацепление 5 фиксаторов, чтобы закрепить верхнюю облицовочную накладку правой задней стойки кузова.

    3.

       Установите плечевое крепление ремня безопасности и закрепите его болтом.

       42 Н*м

       428 кгс*см

       31 фунт-сила-фут

    4.

       Введите в зацепление 2 захвата, чтобы закрыть крышку плечевого крепления ремня безопасности.

59. Click here

    УСТАНОВИТЕ КРЫШКУ ПРАВОГО ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматизированным приводом двери багажного отделения)

    Click here

60. Click here

    УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматизированным приводом двери багажного отделения)

    Click here

61. Click here

    УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматизированным приводом двери багажного отделения)

    Click here

62. Click here

    УСТАНОВИТЕ ЛЕВУЮ ПЕРЕДНЮЮ ОБЛИЦОВКУ ЗАДНЕЙ БОКОВИНЫ КУЗОВА




    1. Проденьте крепление ремня безопасности через левую переднюю облицовку задней боковины кузова.

    2. Введите в зацепление фиксатор и 2 направляющие, чтобы установить левую переднюю облицовку задней боковины кузова.

    3. Вверните винт.

63. Click here

    УСТАНОВИТЕ ПРАВУЮ ПЕРЕДНЮЮ ОБЛИЦОВКУ ЗАДНЕЙ БОКОВИНЫ КУЗОВА

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

64. Click here

    УСТАНОВИТЕ ЛЕВУЮ ПЕРЕДНЮЮ НАРУЖНУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ

    Tip:

    Чтобы установить левую переднюю наружную облицовочную панель, приведите в действие ручку отпускания регулятора наклона и переместите заднее сиденье № 1 в положение, показанное на рисунке.




    1. Для моделей с задним сиденьем № 2, за исключением моделей с противоположно расположенными сиденьями:




       1. Для моделей без задней системы кондиционирования:

          Подсоедините трос рычага замка заднего сиденья.

       2. Для моделей с задней системой кондиционирования:

          Присоедините разъем термистора и трос рычага замка заднего сиденья.

       3. Введите в зацепление 18 фиксаторов и 2 захвата, чтобы закрепить левую переднюю наружную облицовочную панель.

       4.

          Установите фиксатор и вверните болт.

          12 Н*м

          122 кгс*см

          9 фунт-сила-футов

    2. Для моделей без заднего сиденья № 2 или с задним сиденьем № 2 и противоположным расположением сидений:




       1. Введите в зацепление 18 фиксаторов и 2 захвата, чтобы закрепить левую переднюю наружную облицовочную панель.

       2.

          Установите фиксатор.

    3.

       Для моделей с задним сиденьем № 2, за исключением моделей с противоположно расположенными сиденьями:

       Установите крепление ремня безопасности заднего сиденья № 2 и закрепите его болтом.

       42 Н*м

       428 кгс*см

       31 фунт-сила-фут

       Note:

       Не допускайте, чтобы деталь крепления ремня безопасности накладывалась на выступающие части кузова автомобиля.

       Table 14. Обозначения на рисунке

       *a	Выступающая часть

    4.

       Установите крепление ремня безопасности заднего сиденья № 1 и закрепите его болтом.

       42 Н*м

       428 кгс*см

       31 фунт-сила-фут

    5.

       Введите в зацепление 3 захвата, чтобы установить накладку крепления поясного ремня безопасности.

65. Click here

    УСТАНОВИТЕ ПРАВУЮ НАРУЖНУЮ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ

    Tip:

    Чтобы установить правую переднюю наружную облицовочную панель, приведите в действие ручку отпускания регулятора наклона и переместите заднее сиденье № 1 в положение, показанное на рисунке.




    1. Для моделей с задним сиденьем № 2, за исключением моделей с противоположно расположенными сиденьями:




       1. Для моделей без задней системы кондиционирования:

          Подсоедините трос рычага замка заднего сиденья.

       2. Для моделей с задней системой кондиционирования:

          Подсоедините разъем термистора и трос рычага замка заднего сиденья.

       3. Введите в зацепление 16 фиксаторов и 2 захвата, чтобы закрепить правую переднюю наружную облицовочную панель.

       4.

          Установите фиксатор и вверните болт.

          12 Н*м

          122 кгс*см

          9 фунт-сила-футов

    2. Для моделей без заднего сиденья № 2 или с задним сиденьем № 2 и противоположным расположением сидений:




       1. Введите в зацепление 16 фиксаторов и 2 захвата, чтобы закрепить правую переднюю наружную облицовочную панель.

       2.

          Установите фиксатор.

    3.

       Для моделей с задним сиденьем № 2, за исключением моделей с противоположно расположенными сиденьями:




       1. Установите крепление ремня безопасности заднего сиденья № 2 и закрепите его болтом.

          42 Н*м

          428 кгс*см

          31 фунт-сила-фут

       2.

          Введите в зацепление 3 захвата, чтобы установить накладку крепления поясного ремня безопасности.

    4.

       Установите крепление ремня безопасности заднего сиденья № 1 и закрепите его болтом.

       42 Н*м

       428 кгс*см

       31 фунт-сила-фут

    5.

       Введите в зацепление 3 захвата, чтобы установить накладку крепления поясного ремня безопасности.

66. Click here

    УСТАНОВИТЕ КРЫШКУ ОБИВКИ ЗАДНЕГО СИДЕНЬЯ (для моделей с задним сиденьем № 2, за исключением моделей с противоположно расположенными сиденьями)

    Tip:

    Порядок выполнения работ одинаков для обеих крышек обивки заднего сиденья.



    1.

       Введите в зацепление 3 захвата, чтобы закрепить крышку обивки заднего сиденья.

67. Click here

    УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА




    1. Проденьте крепление ремня безопасности через облицовочную накладку левой средней стойки кузова.

    2. Установите облицовочную накладку левой средней стойки кузова и закрепите 2 фиксатора и 2 направляющие.

    3. Вверните болт.

68. Click here

    УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

69. Click here

    УСТАНОВИТЕ ЗАДНИЙ ВЕРХНИЙ ПОРУЧЕНЬ В СБОРЕ

    Tip:

    Порядок выполнения работ одинаков для обоих задних верхних поручней в сборе.



    1.

       Введите в зацепление 2 захвата, чтобы закрепить задний верхний поручень.

    2. Вверните 2 болта.

    3.

       Введите в зацепление 4 захвата, чтобы закрепить 2 заглушки верхнего поручня.

70. Click here

    УСТАНОВИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Tip:


    • Для сиденья с ручным приводом:

      Для установки левой нижней облицовочной накладки средней стойки кузова переместите переднее сиденье со спинкой в переднее вертикальное положение.

    • Для сиденья с электроприводом:

      Для установки нижней облицовочной накладки левой средней стойки кузова подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и посредством переключателя электропривода сиденья переместите переднее сиденье со спинкой в переднее вертикальное положение.

    • Для сиденья с электроприводом:

      После перемещения переднего сиденья отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



    1.

       Установите левую нижнюю облицовку средней стойки кузова и введите в зацепление 2 захвата и 7 фиксаторов.

    2.

       Установите крепление ремня безопасности и закрепите его болтом.

       42 Н*м

       428 кгс*см

       31 фунт-сила-фут

71. Click here

    УСТАНОВИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

72. Click here

    УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Tip:


    • Для сиденья с ручным приводом:

      Для установки левой облицовочной накладки средней стойки кузова переместите переднее сиденье со спинкой в переднее вертикальное положение.

    • Для сиденья с электроприводом:

      Для установки облицовочной накладки левой средней стойки кузова подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и посредством переключателя электропривода сиденья переместите переднее сиденье со спинкой в переднее вертикальное положение.

    • Для сиденья с электроприводом:

      После перемещения переднего сиденья отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



    1.

       Установите облицовочную накладку левой средней стойки кузова и закрепите 2 фиксатора и 2 направляющие.

73. Click here

    УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

74. Click here

    УСТАНОВИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА




    1. Для моделей с динамиком:

       Подсоедините разъем динамика.

    2. Закрепите фиксатор и 3 направляющих, чтобы установить обивку левой стойки ветрового стекла.

75. Click here

    УСТАНОВИТЕ ОБИВКУ ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

76. Click here

    УСТАНОВИТЕ ВЕРХНИЙ ПОРУЧЕНЬ В СБОРЕ

    Tip:

    Выполните эту же операцию для обоих верхних поручней.



    1.

       Установите верхний поручень в сборе и закрепите 2 захватами.

    2. Заверните 2 болта.

    3.

       Введите в зацепление 4 захвата, чтобы закрепить 2 заглушки верхнего поручня.

77. Click here

    УСТАНОВИТЕ ЗАДНЮЮ ОПОРНУЮ ПЛАСТИНУ КОВРИКА ЗАДНЕГО ПОЛА




    1. Введите в зацепление 6 фиксаторов, чтобы установить опорную пластину коврика заднего пола.

78. Click here

    УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ




    1. Введите в зацепление 3 захвата и 4 фиксатора, чтобы закрепить опорную накладку левой задней двери.

    2. Заверните винт.

79. Click here

    УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

80. Click here

    УСТАНОВИТЕ ЗАДНЮЮ НАКЛАДКУ ПОРОГА

    Tip:

    Порядок выполнения работ одинаков для обоих задних порогов.



    1.

       Введите в зацепление 2 захвата, чтобы закрепить накладку заднего порога.

81. Click here

    УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ




    1. Введите в зацепление 7 захватов и 4 фиксатора, чтобы закрепить опорную накладку левой передней двери.

82. Click here

    УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

83. Click here

    УСТАНОВИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ (за исключением моделей с противоположно расположенными сиденьями)

    (см. стр.Click here)

84. Click here

    УСТАНОВИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ (за исключением моделей с противоположно расположенными сиденьями)

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

85. Click here

    УСТАНОВИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ (для моделей с противоположно расположенными сиденьями)

    (см. стр.Click here).

86. Click here

    УСТАНОВИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ (для моделей с противоположно расположенными сиденьями)

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

87. Click here

    ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note:

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр.Click here).

88. Click here

    ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

    (см. стр.Click here)
