СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ, Diagnostic DTC:C1379

Код DTC Наименование DTC
C1379 Неисправность переключателя системы помощи при спуске по склону (DTC режима активной диагностики)

ОПИСАНИЕ


Код DTC Условие обнаружения DTC Неисправный участок
C1379 Сохраняется только в режиме активной диагностики.

  • Выключатель системы CRAWL / переключатель выбора скорости CRAWL (переключатель управления подвеской)*1

  • Выключатель системы CRAWL / переключатель выбора скорости CRAWL / переключатель выбора типа местности*2 (интегрированная панель управления в сборе)*3

  • Жгут или разъем

  • ЭБУ системы противоскольжения (электромагнитный клапан главного цилиндра)

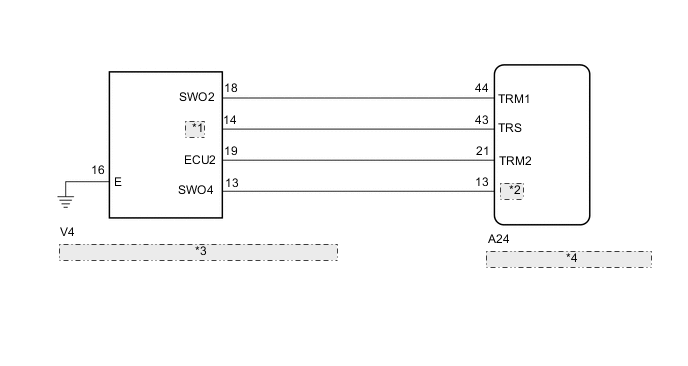

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001Y0UE12
для моделей без системы посадки и запуска
*1 HSW
*2 ATRC
*3 Выключатель системы CRAWL / переключатель выбора скорости CRAWL (переключатель управления подвеской)
*4 ЭБУ системы противоскольжения (электромагнитный клапан главного цилиндра)
B001Y0UE13

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

После замены электромагнитного клапана главного цилиндра выполните калибровку "нуля" датчика и сохраните информацию о системе (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОДВЕСКОЙ ИЛИ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ


    1. для моделей без системы посадки и запуска:


      1. Снимите выключатель системы CRAWL / переключатель выбора скорости CRAWL (переключатель управления подвеской) (см. стр. Click here).

      2. Проверьте выключатель системы CRAWL / переключатель выбора скорости CRAWL (переключатель управления подвеской) (см. стр. Click here).

    2. Для моделей с системой посадки и запуска:


      1. Снимите выключатель системы CRAWL / переключатель выбора скорости CRAWL / переключатель выбора типа местности* (на интегрированной панели управления в сборе) (см. стр. Click here).

      2. Проверьте выключатель системы CRAWL / переключатель выбора скорости CRAWL / переключатель выбора типа местности (на интегрированной панели управления в сборе) (см. стр. Click here).


      • *: для моделей с функцией выбора типа местности

      Результат
      Результат Перейти к
      OK А
      NG (для моделей без системы посадки и запуска) B
      NG (для моделей с системой посадки и запуска) C

    B

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОДВЕСКОЙ (см. стр. Click here)

    C

    ЗАМЕНИТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ - ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОДВЕСКОЙ ИЛИ ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ)


    1. Отсоедините разъем A24 ЭБУ системы противоскольжения (электромагнитного клапана главного цилиндра).

    2. для моделей без системы посадки и запуска:


      1. Отсоедините разъем V4 выключателя системы CRAWL / переключателя выбора скорости CRAWL (переключателя управления подвеской).

    3. Для моделей с системой посадки и запуска:


      1. Отсоедините разъем V8 выключателя системы CRAWL / переключателя выбора скорости CRAWL / переключателя выбора типа местности (на интегрированной панели управления в сборе).


        • *: для моделей с функцией выбора типа местности

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      для моделей без системы посадки и запуска:
      Подключение диагностического прибора Условие Заданные условия
      A24-44 (TRM1) - V4-18 (SWO2) Всегда Менее 1 Ом
      A24-44 (TRM1) - масса Всегда 10 кОм или более
      A24-43 (TRS) - V4-14 (HSW) Всегда Менее 1 Ом
      A24-43 (TRS) - масса Всегда 10 кОм или более
      A24-21 (TRM2) - V4-19 (ECU2) Всегда Менее 1 Ом
      A24-21 (TRM2) - масса Всегда 10 кОм или более
      A24-13 (ATRC) - V4-13 (SWO4) Всегда Менее 1 Ом
      A24-13 (ATRC) - масса Всегда 10 кОм или более
      V4-16 (E) - масса Всегда Менее 1 Ом
      Для моделей с системой посадки и запуска:
      Подключение диагностического прибора Условие Заданные условия
      A24-44 (TRM1) - V8-15 (SWO2) Всегда Менее 1 Ом
      A24-44 (TRM1) - масса Всегда 10 кОм или более
      A24-43 (TRS) - V8-16 (HSW) Всегда Менее 1 Ом
      A24-43 (TRS) - масса Всегда 10 кОм или более
      A24-21 (TRM2) - V8-14 (ECU2) Всегда Менее 1 Ом
      A24-21 (TRM2) - масса Всегда 10 кОм или более
      A24-13 (ATRC) - V8-13 (SWO4) Всегда Менее 1 Ом
      A24-13 (ATRC) - масса Всегда 10 кОм или более
      V8-10 (E) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ DTC В РЕЖИМЕ АКТИВНОЙ ДИАГНОСТИКИ


    1. для моделей без системы посадки и запуска:

      Выполните проверку выключателя системы CRAWL / переключателя выбора скорости CRAWL (переключателя управления подвеской) в ходе процедуры в режиме активной диагностики (см. стр. Click here).

    2. Для моделей с системой посадки и запуска:

      Выполните проверку выключателя системы CRAWL / переключателя выбора скорости CRAWL / переключателя выбора типа местности (на интегрированной панели управления в сборе) в режиме активной диагностики (см. стр. Click here).

      OK
      DTC C1379 режима активной диагностики удален.
      Результат
      Результат Перейти К
      OK А
      NG (для моделей с левосторонним рулевым управлением) B
      NG (для моделей с правосторонним рулевым управлением) C

    А

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

    C

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)
