СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ СХЕМА СИСТЕМЫ

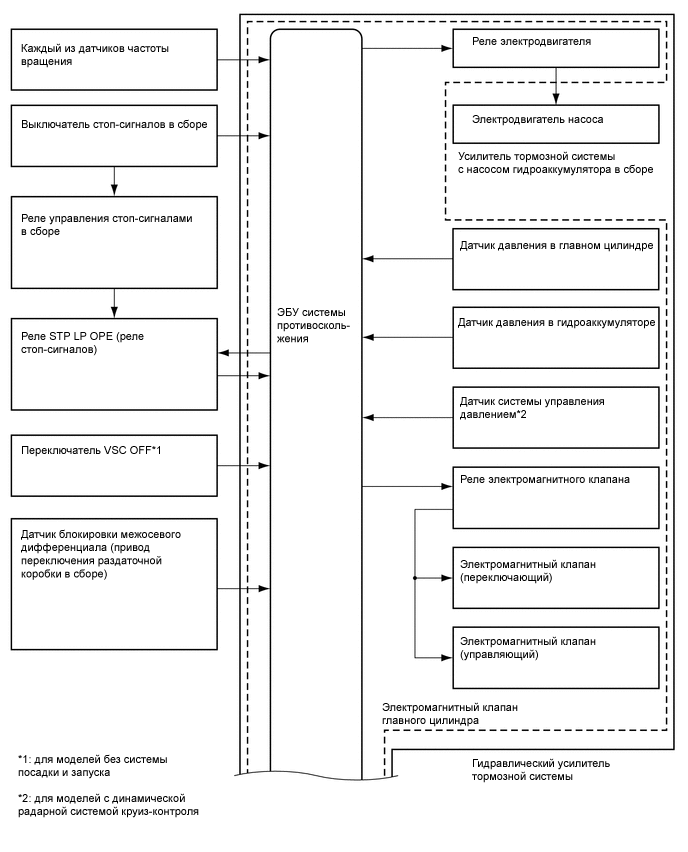

B001ZXNE06

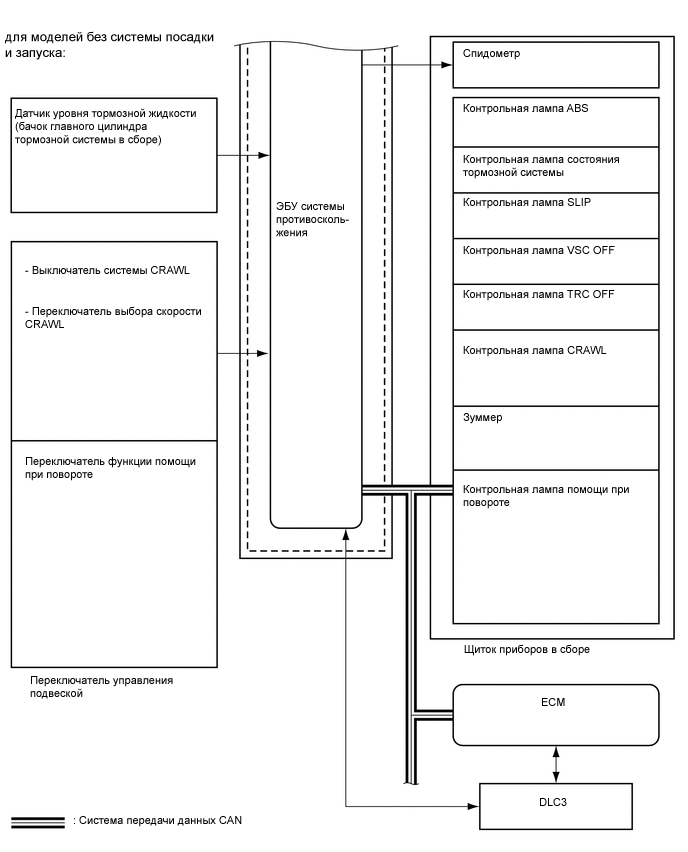

B001YYEE02

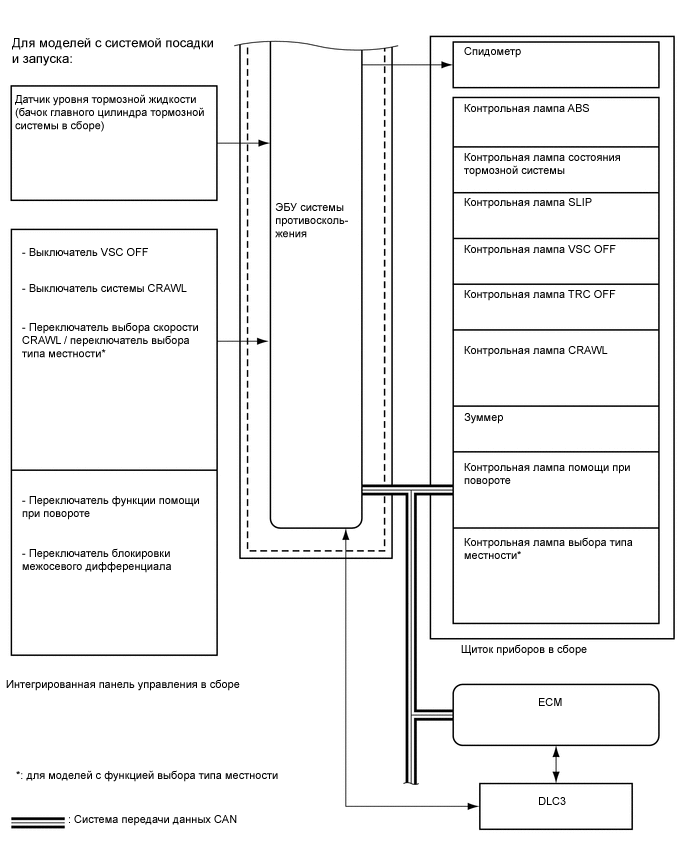

B001VUPE02

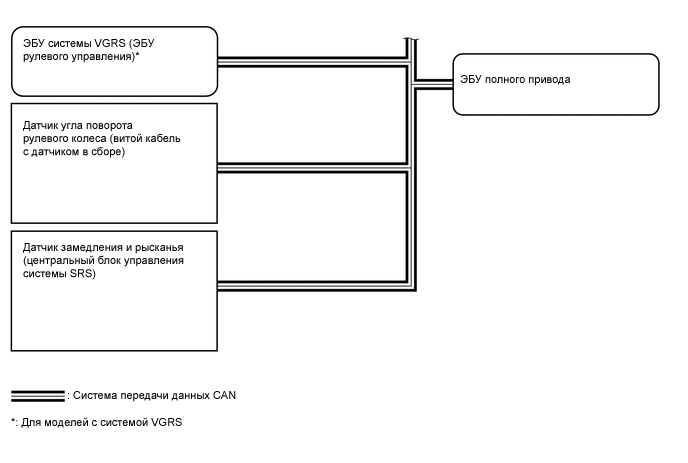

B00203LE05
Таблица обмена данными
Передатчик Приемник Сигнал Линия
ECM ЭБУ системы противоскольжения (электромагнитный клапан главного цилиндра)

  • Сигнал частоты вращения коленчатого вала двигателя

  • Сигнал положения педали акселератора

  • Сигнал температуры воздуха на впуске

  • Сигнал положения рычага переключения передач

 Мультиплексная шина CAN
ЭБУ системы противоскольжения (электромагнитный клапан главного цилиндра) ECM

  • Сигнал замедления и рысканья

  • Сигнал данных VSC

  • Сигнал частоты вращения колеса

 Мультиплексная шина CAN
ЭБУ системы противоскольжения (электромагнитный клапан главного цилиндра) Щиток приборов в сборе

  • Сигнал контрольной лампы/индикатора

  • Сигнал скорости автомобиля

  • Сигнал зуммера щитка приборов

 Мультиплексная шина CAN
ЭБУ полного привода ЭБУ системы противоскольжения (электромагнитный клапан главного цилиндра) Сигнал состояния L4 Мультиплексная шина CAN
Датчик угла поворота рулевого колеса (витой кабель с датчиком в сборе) ЭБУ системы противоскольжения (электромагнитный клапан главного цилиндра) Сигнал угла поворота рулевого колеса Мультиплексная шина CAN

ЭБУ системы VGRS (ЭБУ рулевого управления)

(*)

 ЭБУ системы противоскольжения (электромагнитный клапан главного цилиндра) Сигнал переменного передаточного числа Мультиплексная шина CAN
