ПЕРЕДНИЙ ДАТЧИК ЗАМЕДЛЕНИЯ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ (со стороны водителя)




   1.

      Установите датчик и закрепите его болтом.

      Torque:

      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

   2. Подсоедините разъем.

2. УСТАНОВИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ (со стороны переднего пассажира)




   1.

      Установите датчик и закрепите его болтом.

      Torque:

      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

   2. Подсоедините разъем.

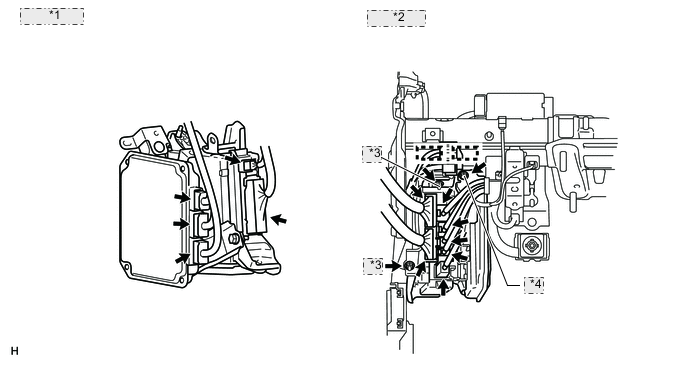

3. УСТАНОВИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С РАСПРЕДЕЛИТЕЛЬНЫМ БЛОКОМ (для моделей с левосторонним рулевым управлением)




   1.

      *1	Передняя сторона:
      *2	Задняя сторона::
      *3	Гайка
      *4	Болт

      С передней стороны автомобиля:




      1. Подсоедините 5 разъемов.

   2. С задней стороны автомобиля:




      1. Установите ЭБУ рулевого управления с распределительным блоком на автомобиль и закрепите его 2 болтами и гайкой.

         Torque:

         8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

      2. Установите 2 зажима.

      3. Подсоедините 7 разъемов.

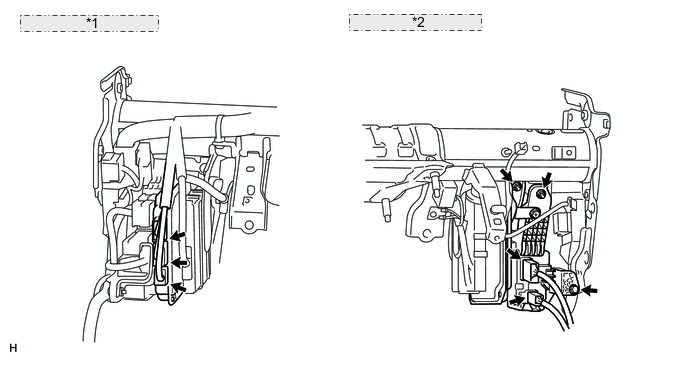

4. УСТАНОВИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С РАСПРЕДЕЛИТЕЛЬНЫМ БЛОКОМ (для моделей с правосторонним рулевым управлением)




   1.

      *1	Вид с передней стороны автомобиля:
      *2	Вид с задней стороны автомобиля:

      С передней стороны автомобиля:




      1. Подсоедините 3 разъема.

   2. С задней стороны автомобиля:




      1. Установите ЭБУ рулевого управления с распределительным блоком на автомобиль и закрепите его болтом и 2 гайками.

         Torque:

         8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

      2. Подсоедините 2 разъема.

5. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2

   Click here

6. УСТАНОВИТЕ РУЧКУ КРЫШКИ ЯЩИКА ПАНЕЛИ ПРИБОРОВ

   Click here

7. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 3

   Click here

8. УСТАНОВИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ (для моделей без подушки безопасности для защиты коленей пассажира)

   Click here

9. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ПЕРЕДНЕГО ПАССАЖИРА В СБОРЕ (для моделей с подушкой безопасности для защиты коленей пассажира)

   Click here

10. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА

    Click here

11. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ (для моделей с подкузовной панелью пола)

    Click here

12. УСТАНОВИТЕ НАКЛАДКУ ПОРОГА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Click here

13. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для моделей с выключателем системы SRS)

    Click here

14. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для моделей без выключателя системы SRS)

    Click here

15. УСТАНОВИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ (для моделей без подушки безопасности для защиты коленей водителя)

    Click here

16. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (для моделей с подушкой безопасности для защиты коленей водителя)

    Click here

17. УСТАНОВИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1

    Click here

18. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1

    Click here

19. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА

    Click here

20. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с подкузовной панелью пола)

    Click here

21. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Click here

22. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 2

    Click here

23. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 1

    Click here

24. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

    Click here

25. УСТАНОВИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

    Click here

26. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Click here

27. УСТАНОВИТЕ ПОДУШКУ ОТДЕЛОЧНОЙ НАКЛАДКИ ПАНЕЛИ ПРИБОРОВ № 1

    Click here

28. УСТАНОВИТЕ ЛЕВУЮ НИЖНЮЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Click here

29. УСТАНОВИТЕ ПОДУШКУ ОТДЕЛОЧНОЙ НАКЛАДКИ ПАНЕЛИ ПРИБОРОВ № 2

    Click here

30. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

31. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS




    1. Проверьте контрольную лампу аварийного состояния SRS (см. стр. Click here).
