ГЛАВНЫЙ ЦИЛИНДР СЦЕПЛЕНИЯ (для моделей с левосторонним рулевым управлением) СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
-
СЛЕЙТЕ ЖИДКОСТЬ ДЛЯ СЦЕПЛЕНИЯ
-
СНИМИТЕ ПОДУШКУ ОТДЕЛОЧНОЙ НАКЛАДКИ ПАНЕЛИ ПРИБОРОВ № 2
-
СНИМИТЕ ЛЕВУЮ НИЖНЮЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ
-
СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ
-
СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 1
-
СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 2
-
СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ
-
СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с подкузовной панелью пола)
-
СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА
-
СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1
-
СНИМИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1
-
СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (для моделей с подушкой безопасности для защиты коленей водителя)
-
СНИМИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ (для моделей без подушки безопасности для защиты коленей водителя)
-
СНИМИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ЛЕВОЙ СТОРОНЫ КОЖУХА)
-
ОТСОЕДИНИТЕ ТРУБОПРОВОД, СОЕДИНЯЮЩИЙ ГЛАВНЫЙ ЦИЛИНДР СЦЕПЛЕНИЯ С ГИБКИМ ШЛАНГОМ, И ПАТРУБОК БАЧКА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ
-
СНИМИТЕ КРОНШТЕЙН ПЕДАЛИ СЦЕПЛЕНИЯ В СБОРЕ С ГЛАВНЫМ ЦИЛИНДРОМ СЦЕПЛЕНИЯ
-
СНИМИТЕ ПАТРУБОК БАЧКА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ
-
С помощью плоскогубцев зажмите захваты фиксатора, сдвиньте 2 фиксатора и снимите патрубок бачка главного цилиндра сцепления.
Tech Tips
Используйте резервуар для сбора жидкости.
-
-

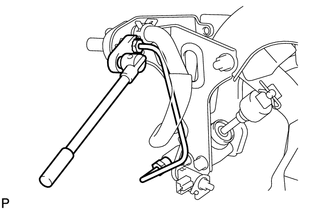

СНИМИТЕ ПЕРЕХОДНУЮ ТРУБКУ ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ
-
С помощью разрезной головки снимите трубку.
Tech Tips
Используйте резервуар для сбора жидкости.
-
-
СНИМИТЕ ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ
-
Отверните 2 гайки и снимите пусковой переключатель муфты сцепления.
-
-

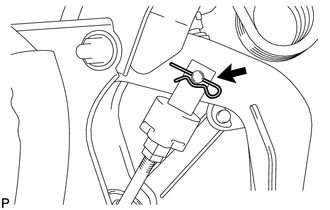

СНИМИТЕ ГЛАВНЫЙ ЦИЛИНДР СЦЕПЛЕНИЯ В СБОРЕ
-
Снимите фиксатор, волнистую шайбу и штифт вилки.
-
Выверните 2 болта и снимите главный цилиндр сцепления.
-
