СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с 1UR-FE) Цепь режима "Power" переключателя выбора режима

ОПИСАНИЕ

В памяти ECM содержатся программы для схемы блокировки и схем (режимов) переключения передач NORMAL и POWER.

Используя программы, соответствующие сигналам переключателя PWR (интегрированной панели управления в сборе), датчика положения паркинга/нейтрали и других датчиков, ECM включает и выключает электромагнитные клапаны, управляя переключением передач и включением муфты блокировки.

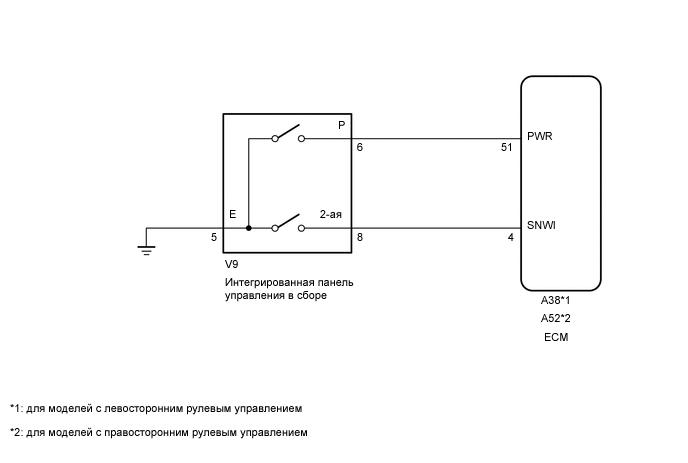

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01X4YXE04

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Когда переключатель PWR нажат, контакты переключателя замыкаются, и выбирается режим POWER. Чтобы отключить режим POWER, нажмите переключатель PWR еще раз.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ PWR (ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ)

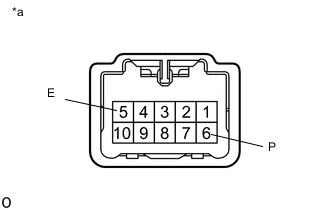

    1. B001YZQE17
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (интегрированная панель управления в сборе)

      Снимите интегрированную панель управления в сборе (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      6 (P) - 5 (E) Переключатель PWR включен Менее 1 Ом
      6 (P) - 5 (E) Переключатель PWR выключен 10 кОм или более

    NG

    ЗАМЕНИТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ (см. стр. Click here)

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ – МАССА)

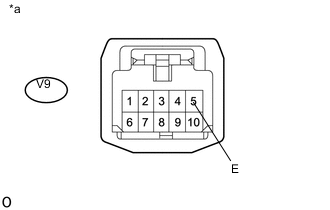

    1. A01XBA7E01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к интегрированной панели управления в сборе)

      Отсоедините разъем интегрированной панели управления.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      V9-5 (E) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ – ECM)

    A01X17ZE01
    Обозначения на рисунке
    *1 Для моделей с левосторонним рулевым управлением
    *2 Для моделей с правосторонним рулевым управлением
    *a

    Вид спереди разъема со стороны жгута проводов:

    (к ECM)

    1. Отсоедините разъем ЭБУ.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Положение переключателя Заданные условия
      A38-51 (PWR) - масса Переключатель PWR включен Менее 1 Ом
      A38-51 (PWR) - масса Переключатель PWR выключен 10 кОм или более
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Положение переключателя Заданные условия
      A52-51 (PWR) - масса Переключатель PWR включен Менее 1 Ом
      A52-51 (PWR) - масса Переключатель PWR выключен 10 кОм или более

    OK

    ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
